Лабораторная работа №10

Скрепление двух частей корпуса

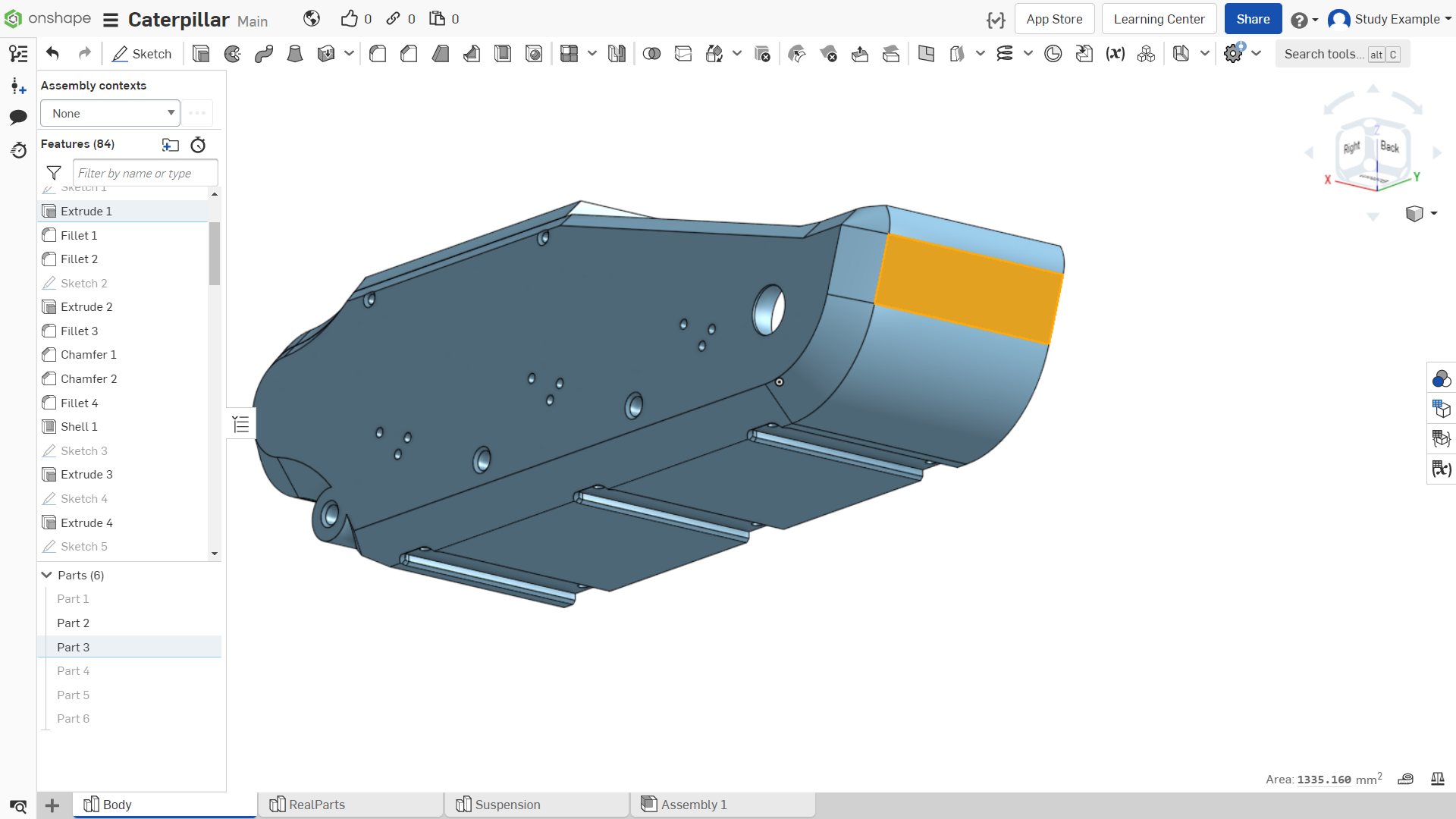

Теперь спроектируем систему скрепления двух частей корпуса снизу. Стягивание половинок корпуса снизу будет производиться с помощью четырех стягивающих пластин. Чтобы они не торчали снизу корпуса? необходимы углубления под них. Выделяем плоскость, на которой будем создавать эскиз, как показано на рисунке 1.

Рисунок 1 - Плоскость для создания эскиза

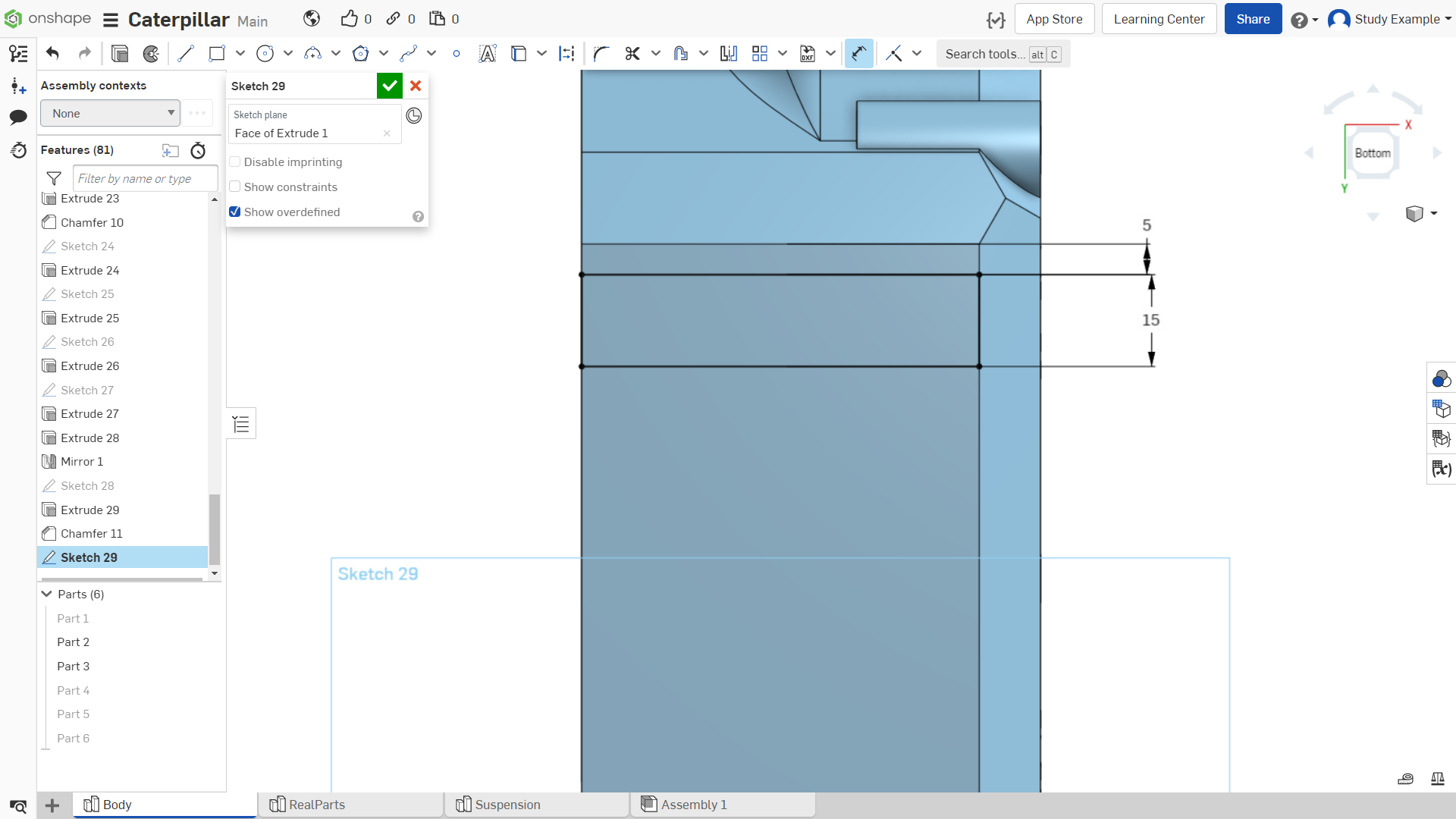

Далее создадим эскиз в виде прямоугольника, как показано на рисунке 2.

Рисунок 2 - Создание эскиза

Далее необходимо сделать скругления на углах прямоугольника радиусом 3 мм, как показано на рисунке 3.

Рисунок 3 - Создание скругления

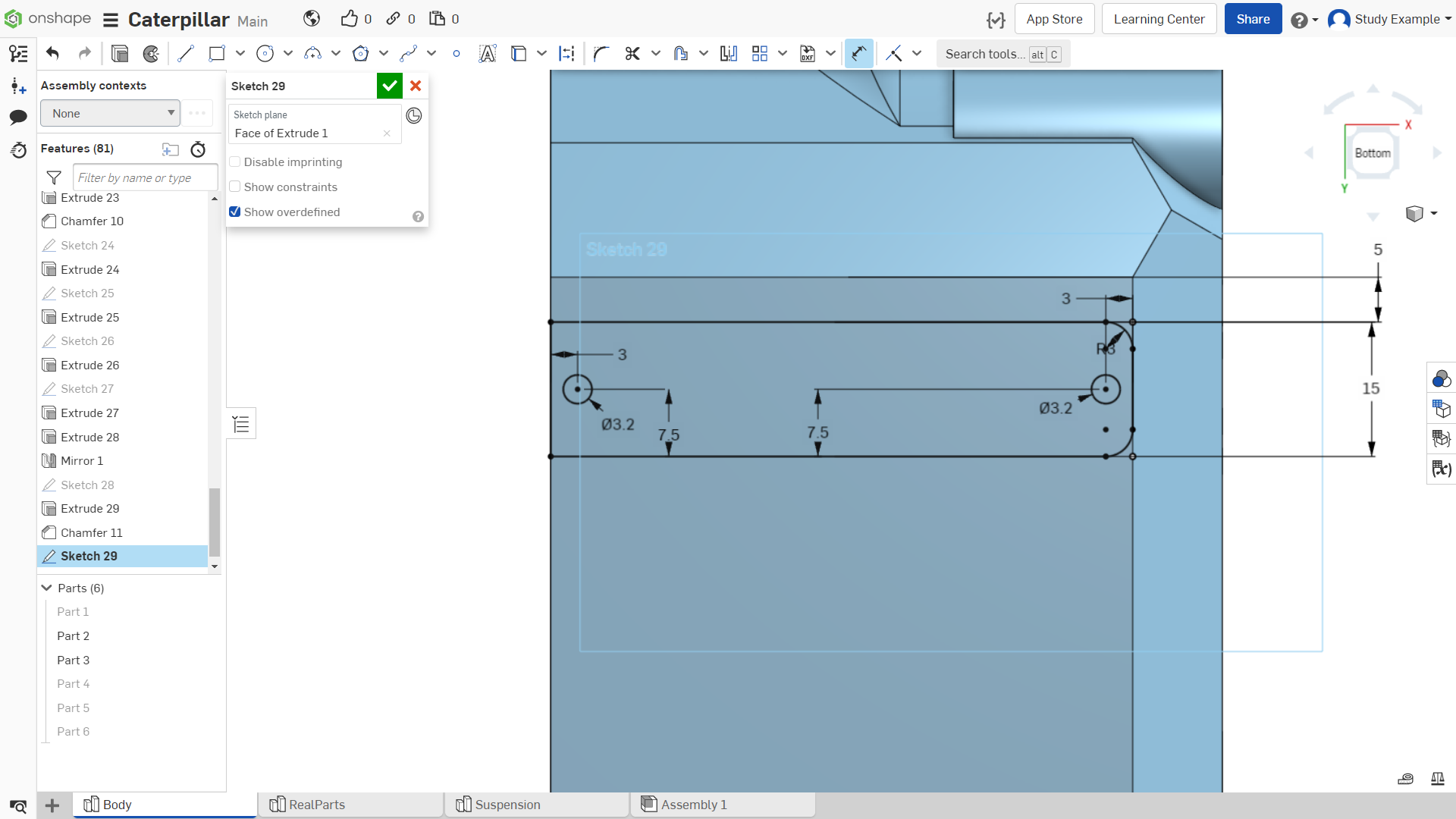

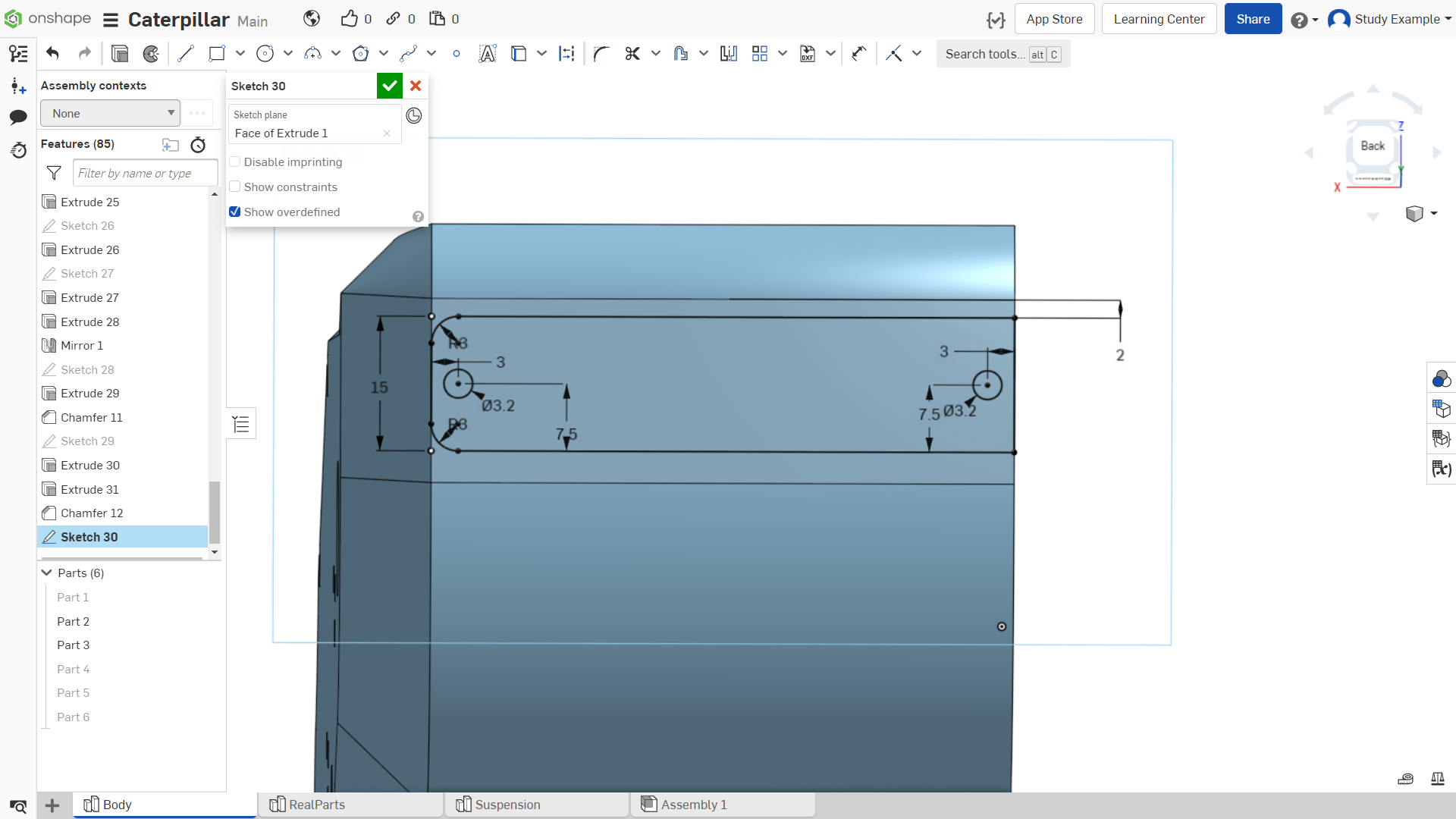

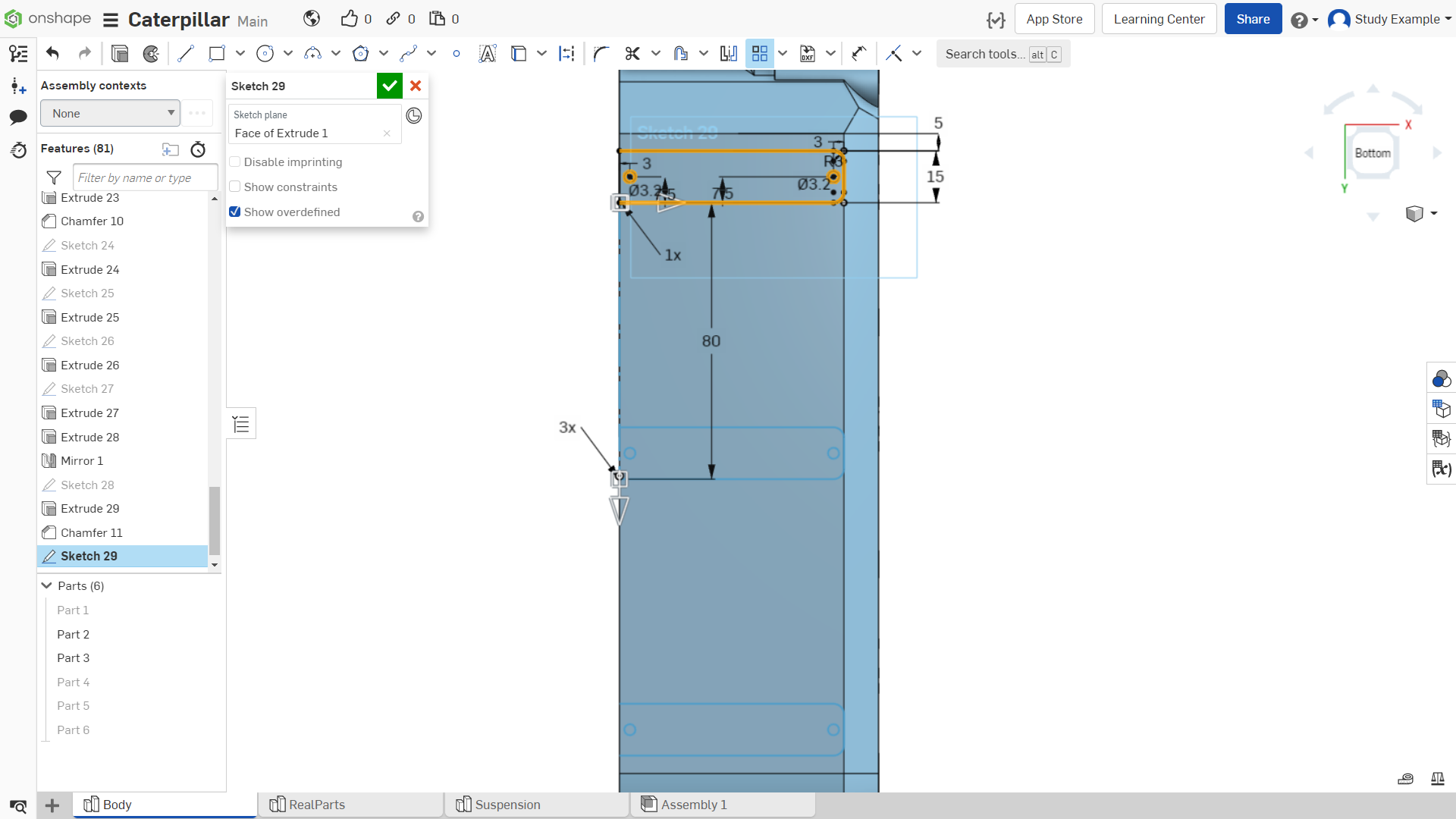

Создадим две окружности радиусом 3.2 мм, как показано на рисунке 4.

Рисунок 4 - Создание окружностей

Создадим еще две таких же геометрии на расстоянии 80 мм с помощью линейного массива, как показано на рисунке 5.

Рисунок 5 - Линейный массив

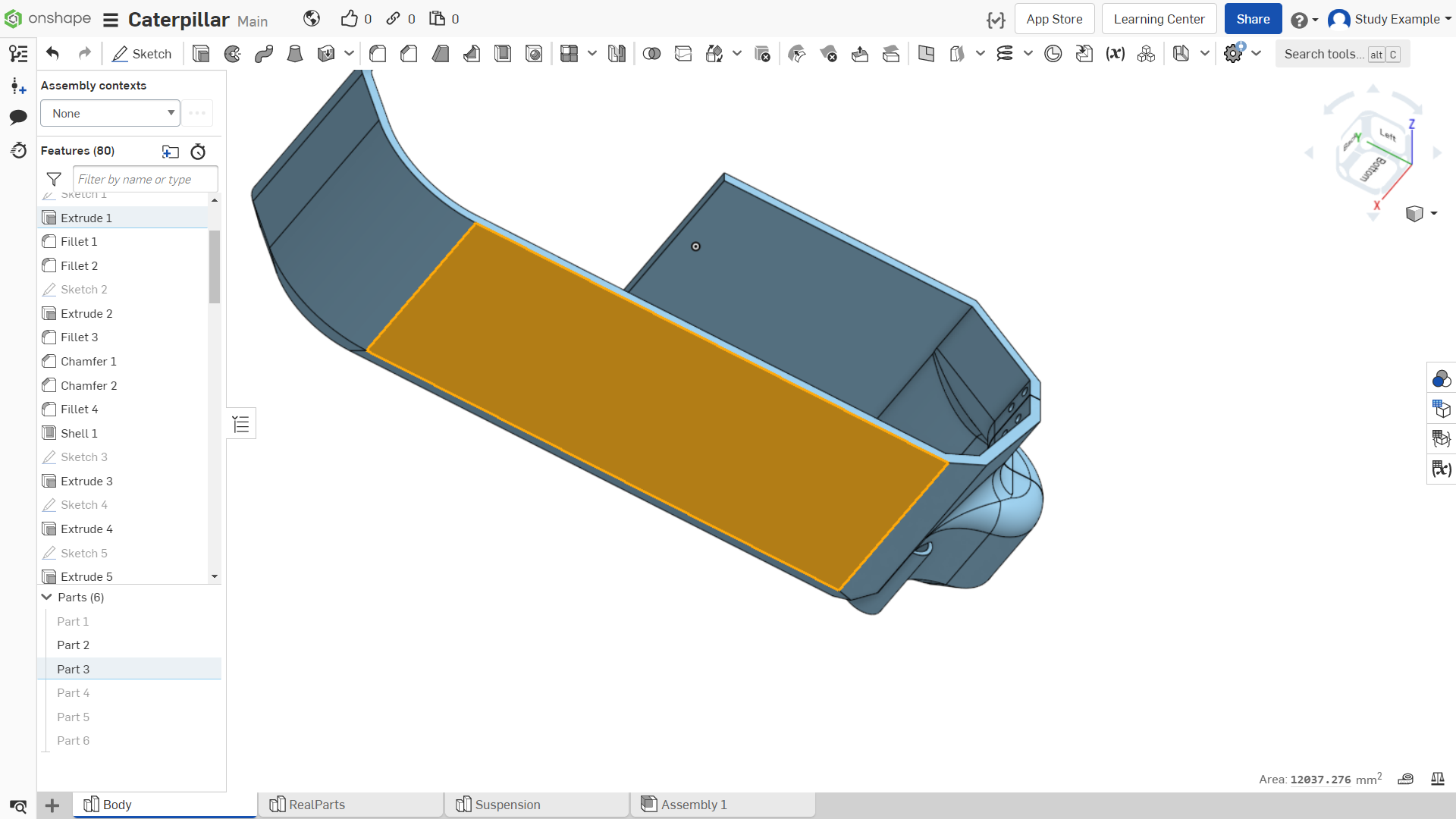

Выдавливаем, как показано на рисунке 6, чтобы в углублениях остались столбики.

Рисунок 6 - Выдавливание эскиза

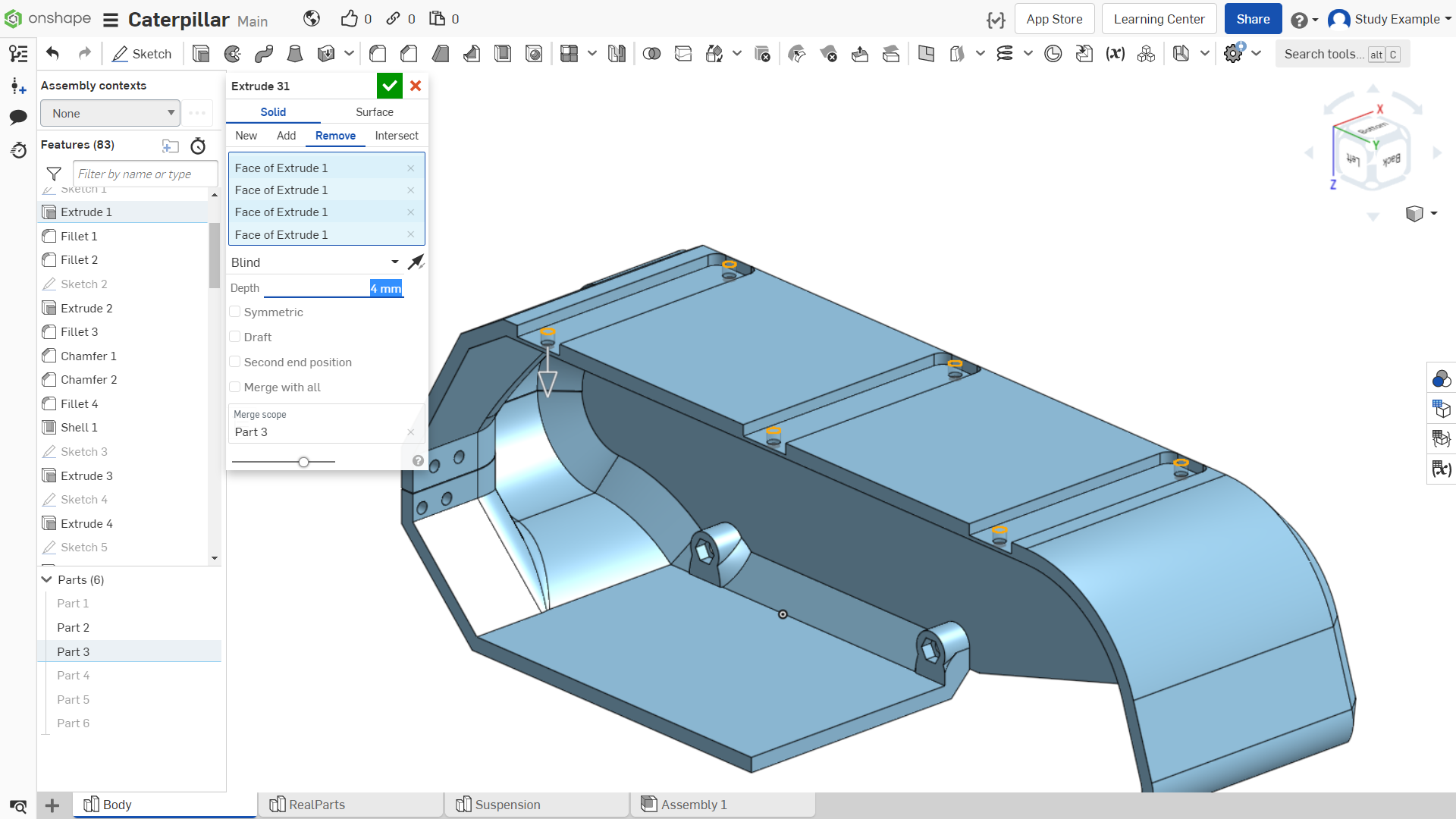

Это позволяет убрать их на следующем шаге, без необходимости включать видимость предыдущего эскиза. Выдавливаем на 4 мм вглубь, как показано на рисунке 7.

Рисунок 7 - Выдавливание эскиза

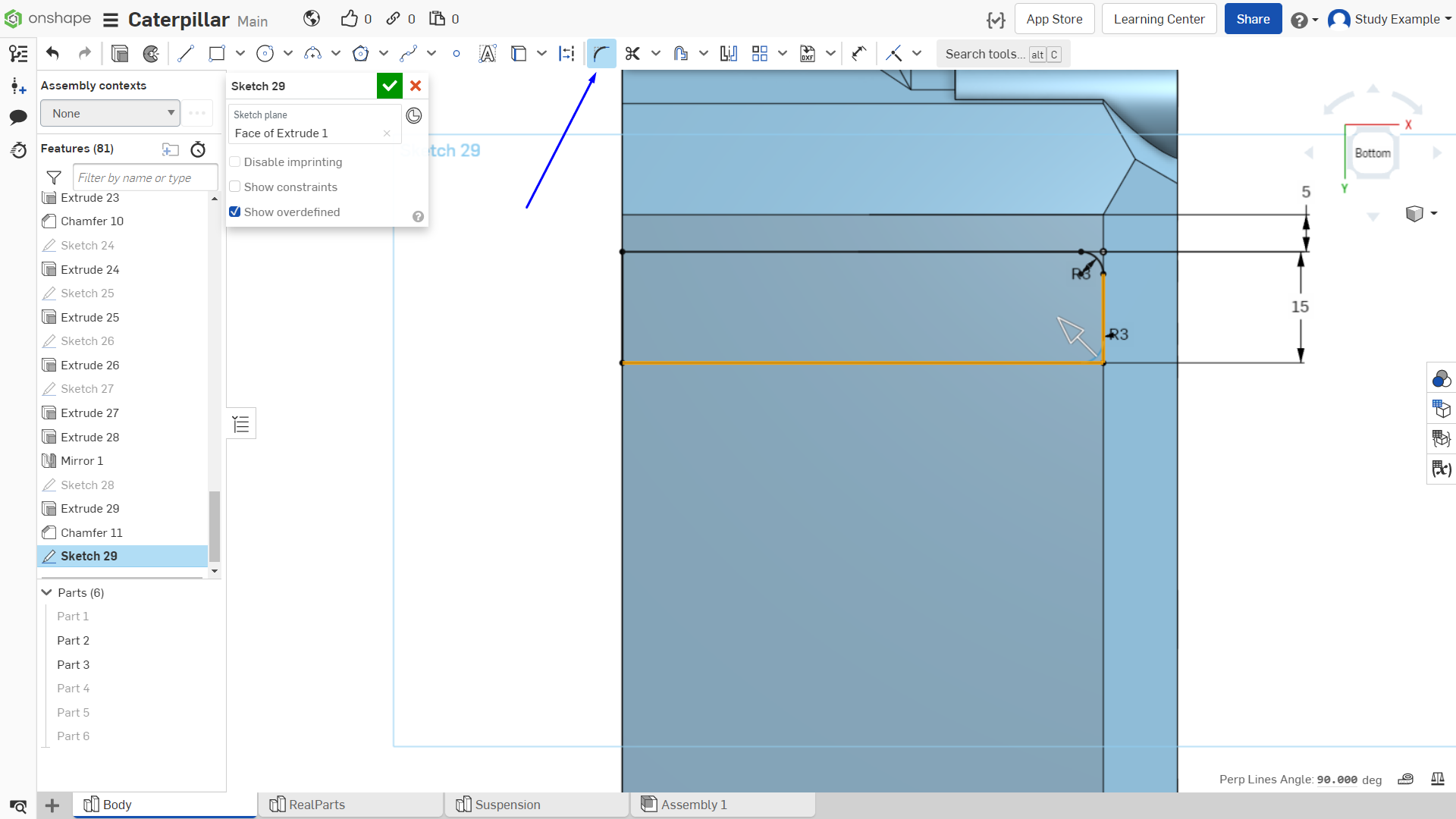

Делаем фаску на 1 мм, как показано на рисунке 8.

Рисунок 8 - Создание фаски

Создадим аналогичную выемку для пластины в кормовой части, как показано на рисунке 9.

Рисунок 9 - Плоскость для создания эскиза

Строим такой же эскиз, как и снизу корпуса. Иллюстрация на рисунке 10.

Рисунок 10 - Создание эскиза

Выдавливаем эскиз таким же образом, как и несколько шагов назад. Иллюстрация на рисунке 11.

Рисунок 11 - Выдавливание эскиза

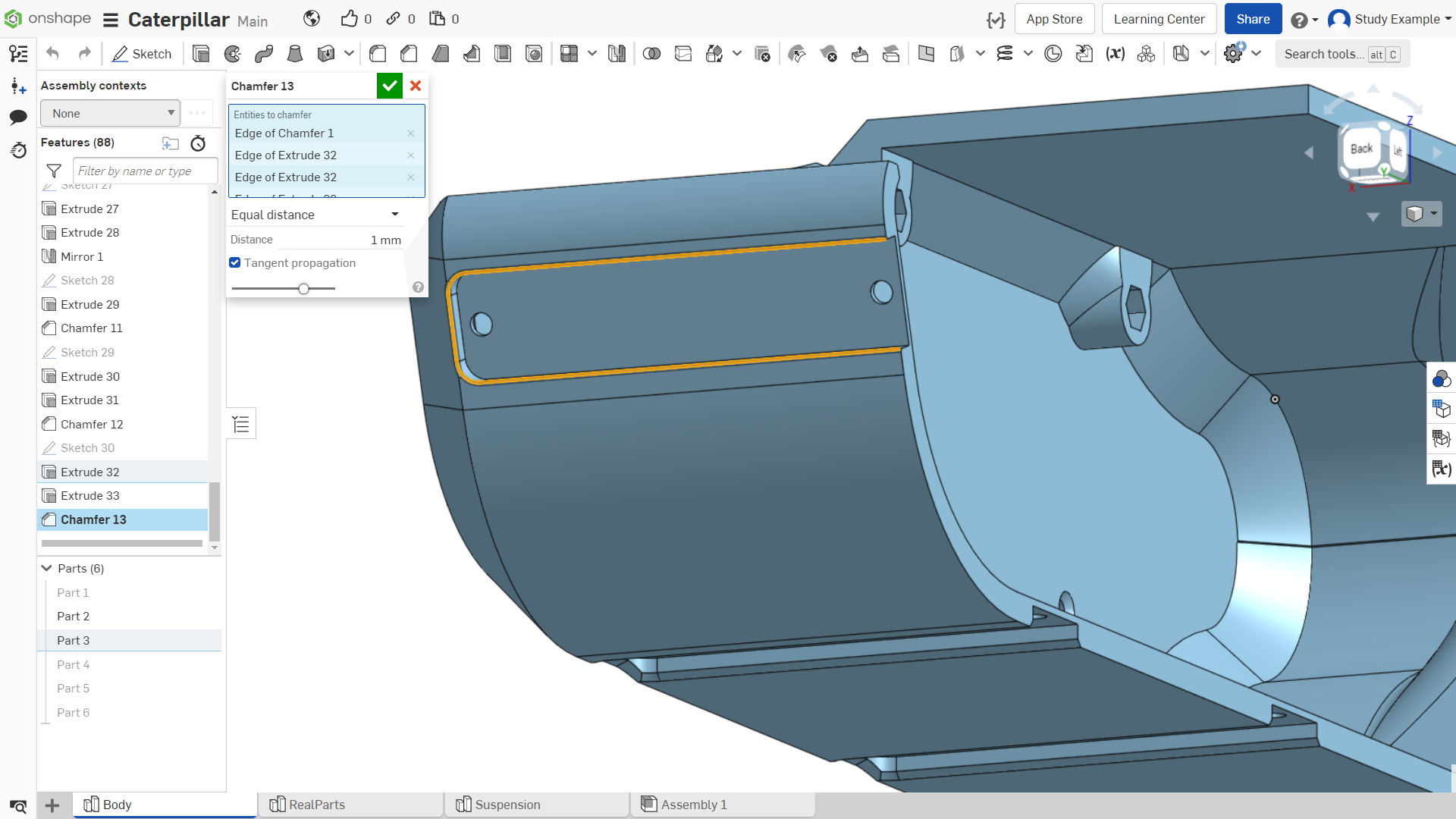

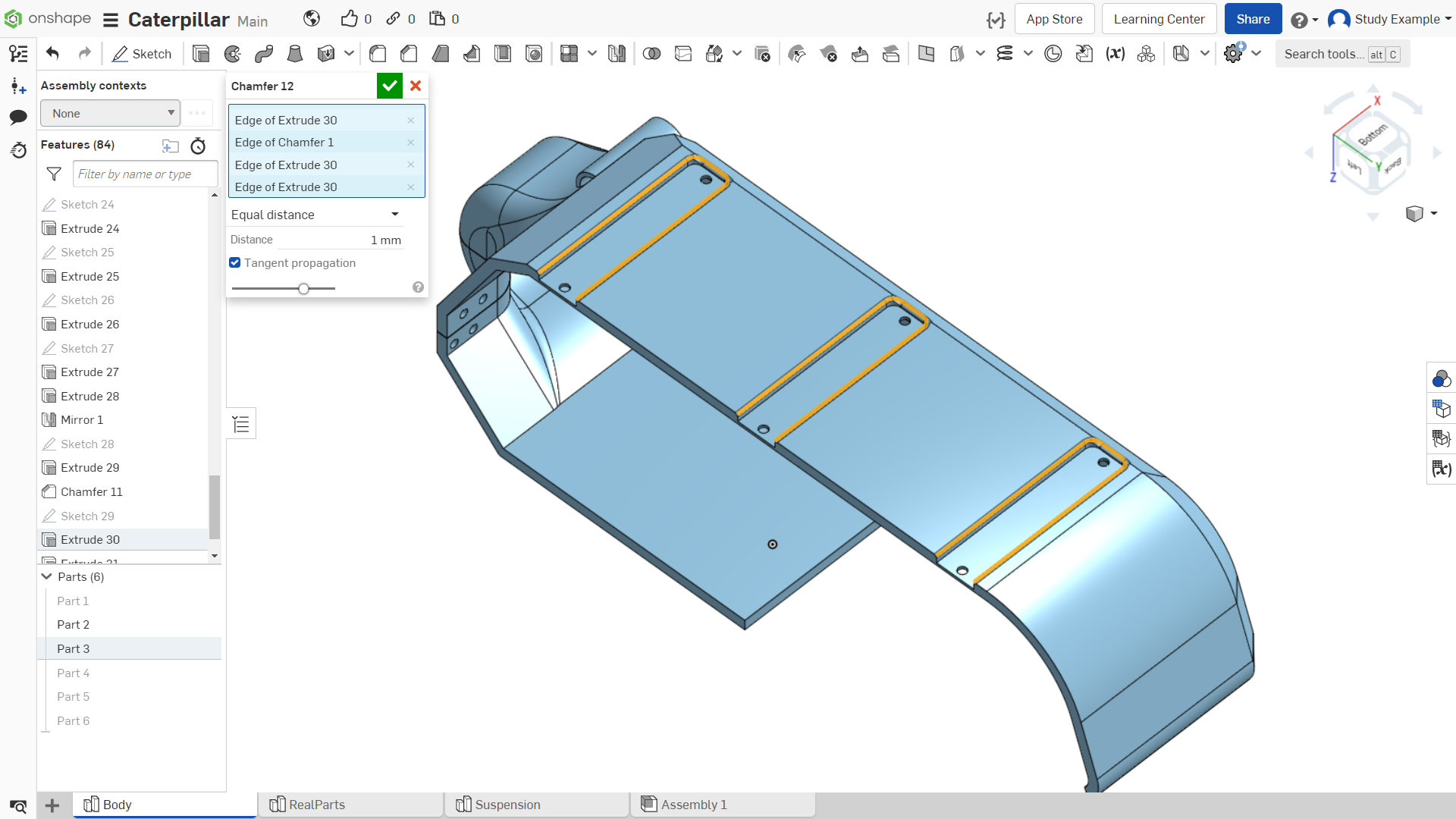

Создаем фаску 1 мм, как показано на рисунке 12.

Рисунок 12 - Создание фаски

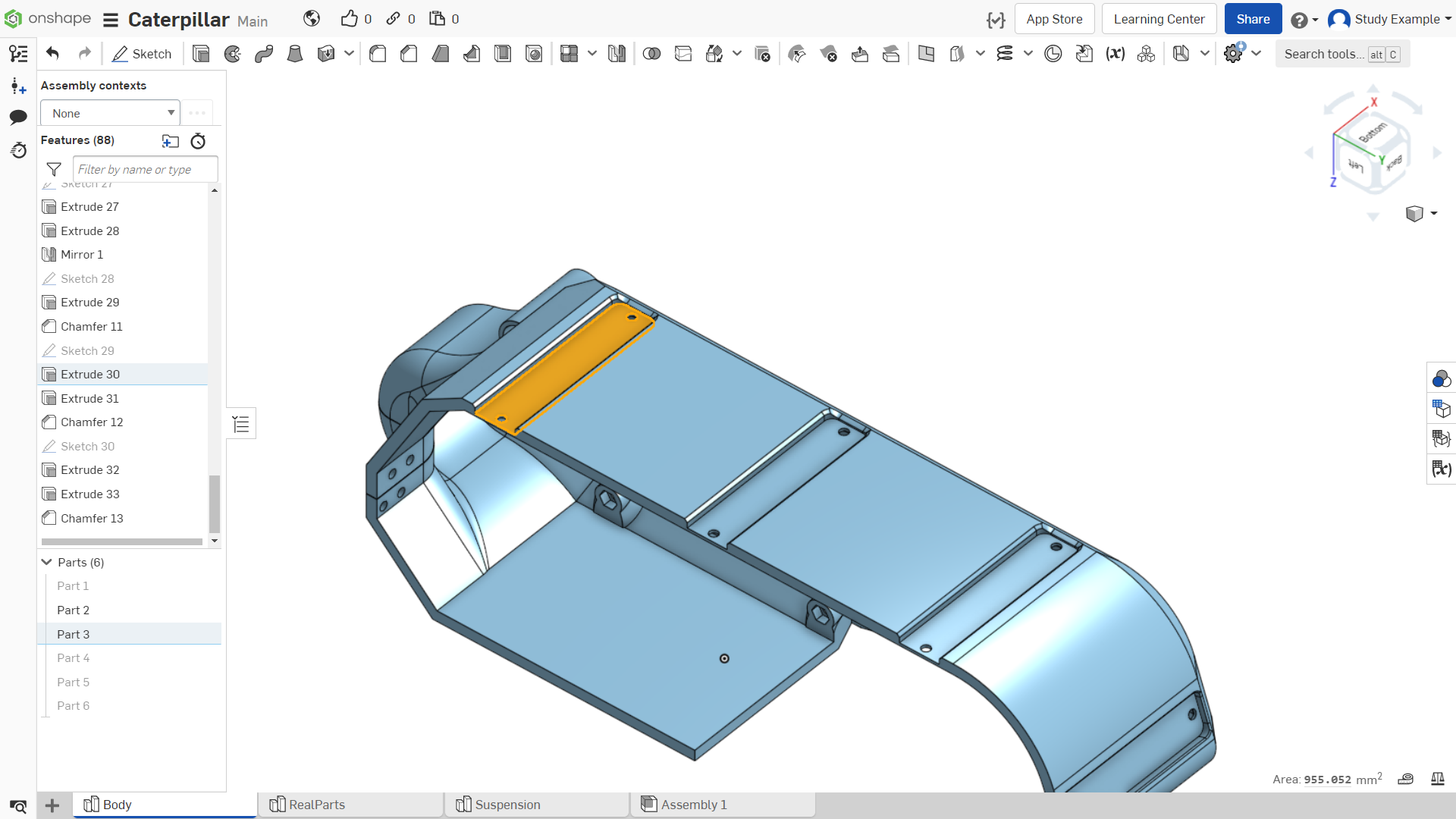

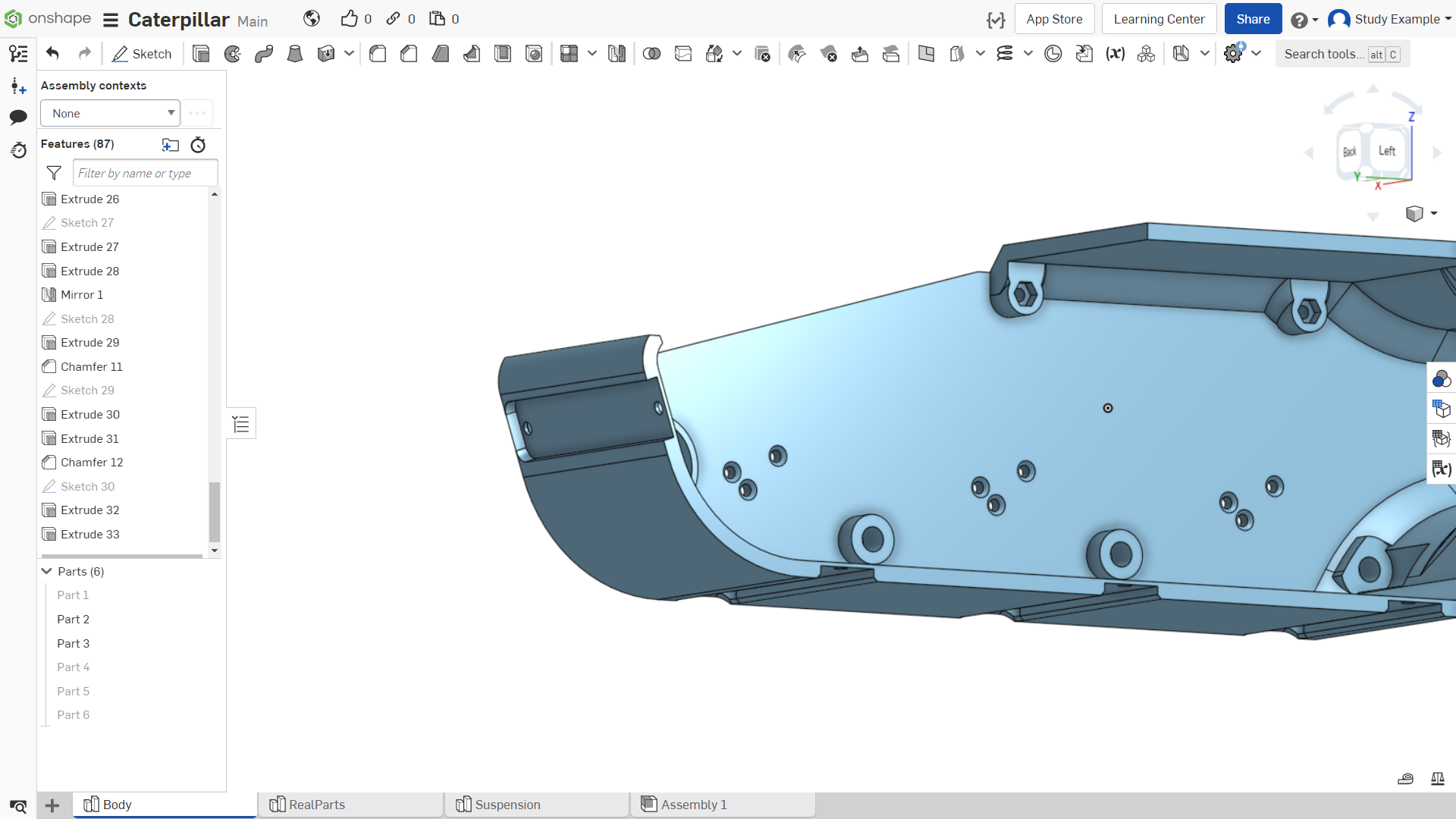

Перейдем к построению пластины для скрепления. Выбираем плоскость, как показано на рисунке 13.

Рисунок 13 - Плоскость для построения эскиза

Создаем эскиз, проецируем геометрию внутренней части и используем смещение. Иллюстрация на рисунке 14.

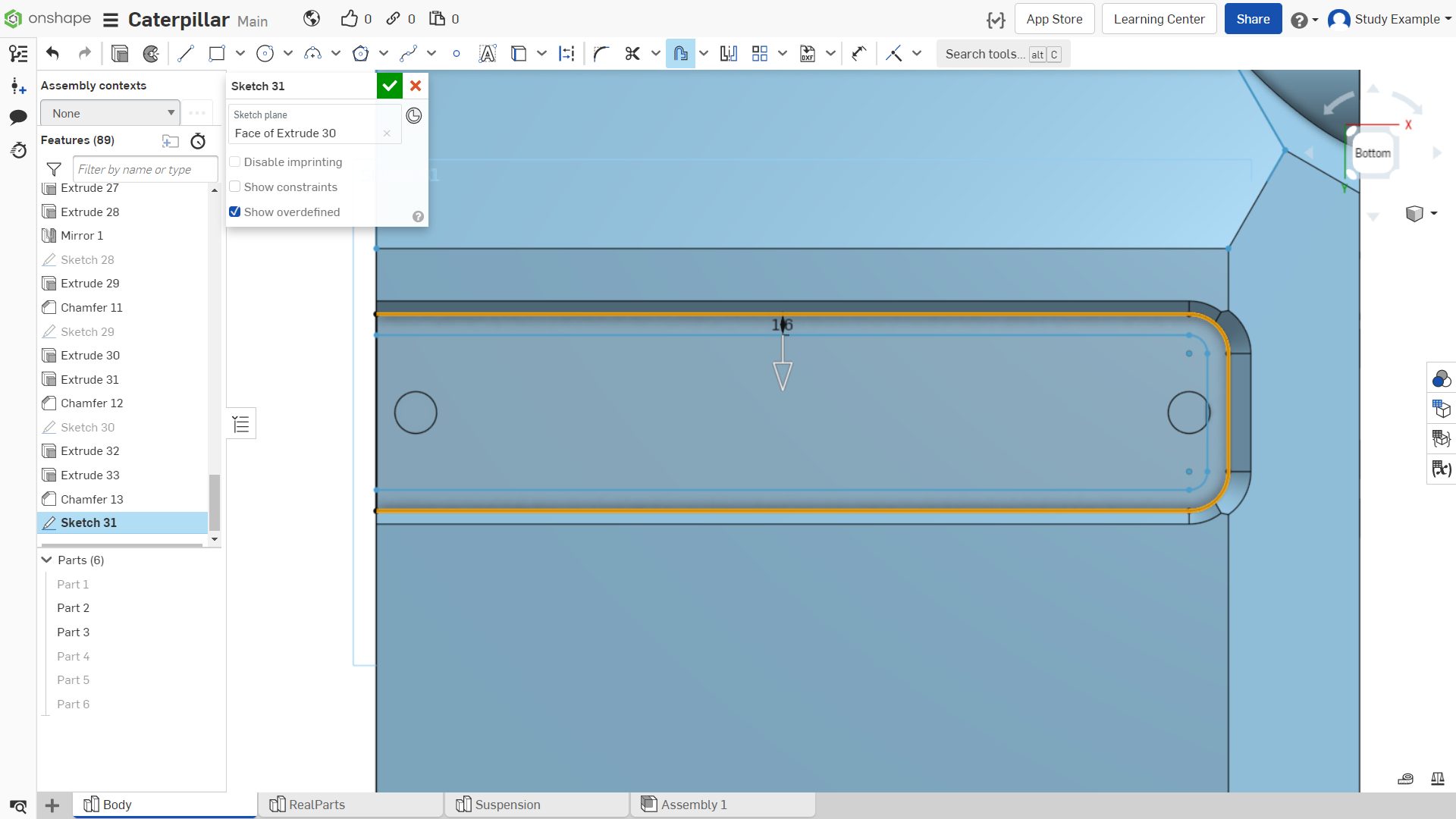

Рисунок 14 - Создание эскиза

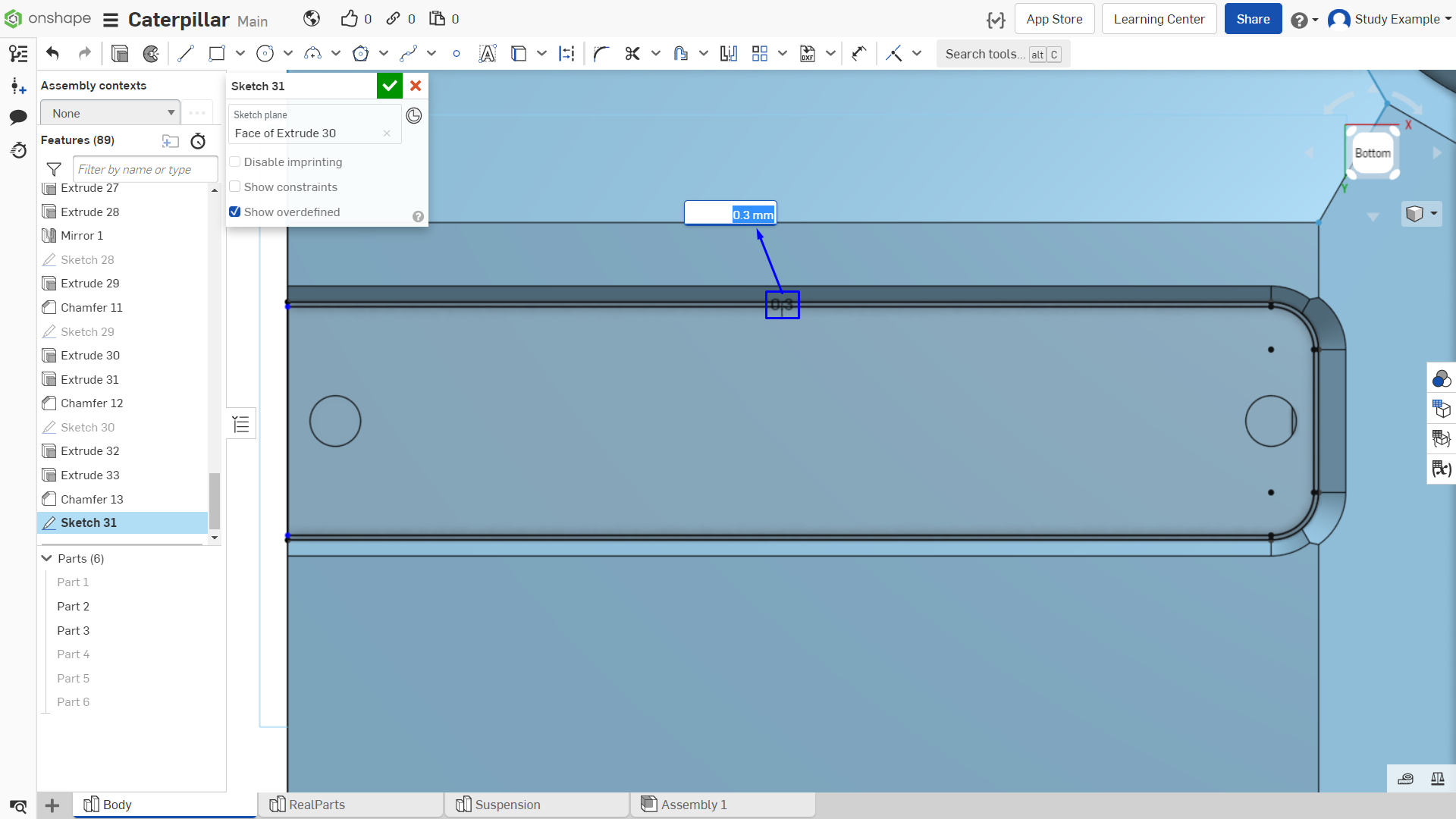

Создаем эскиз, проецируем геометрию внутренней части и используем смещение. Иллюстрация на рисунке 15.

Рисунок 15 - Создание смещения

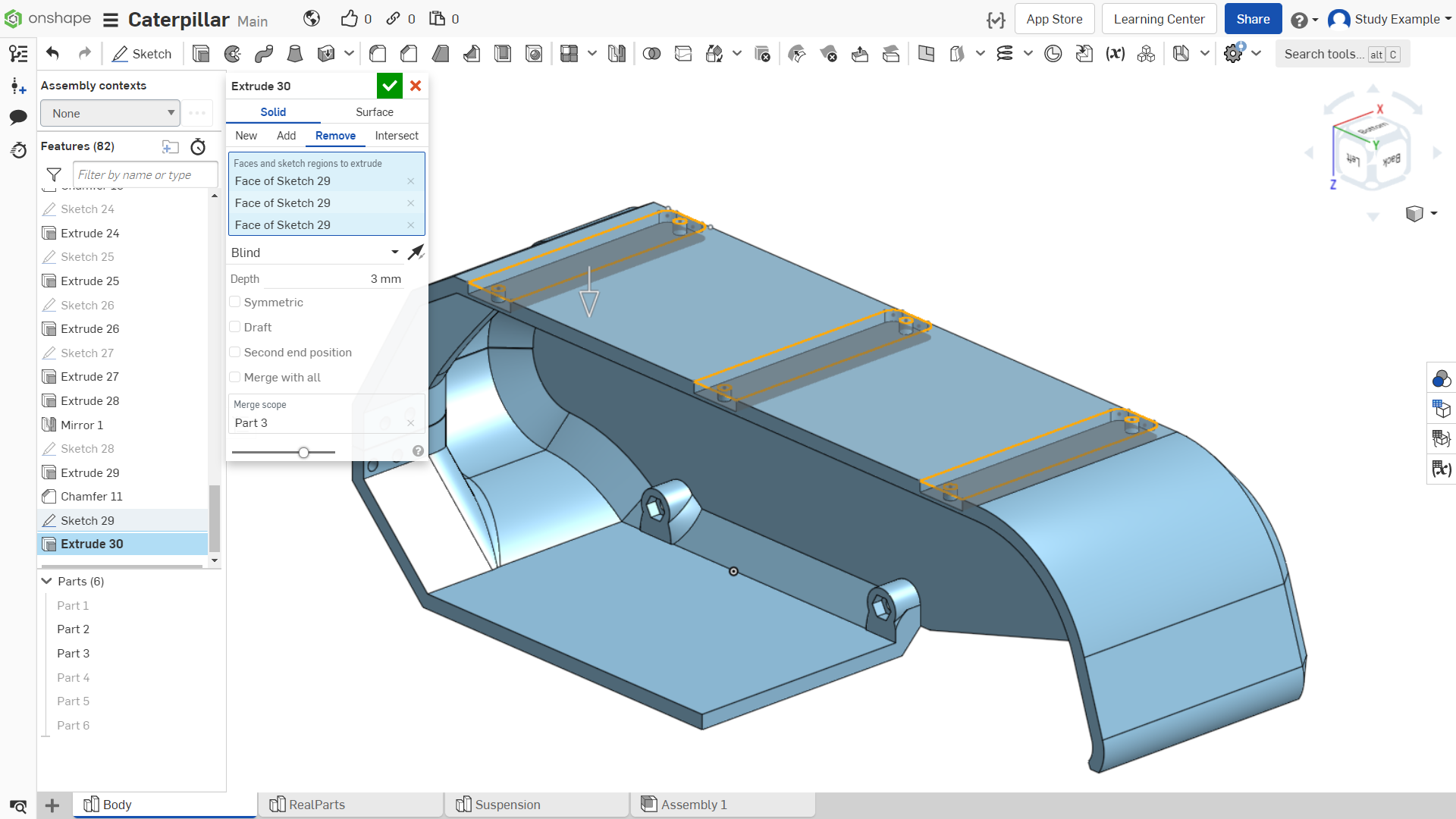

Выдавливаем на 3 мм, чтобы у полученной детали был зазор 0.3мм по бокам, как показано на рисунке 16.

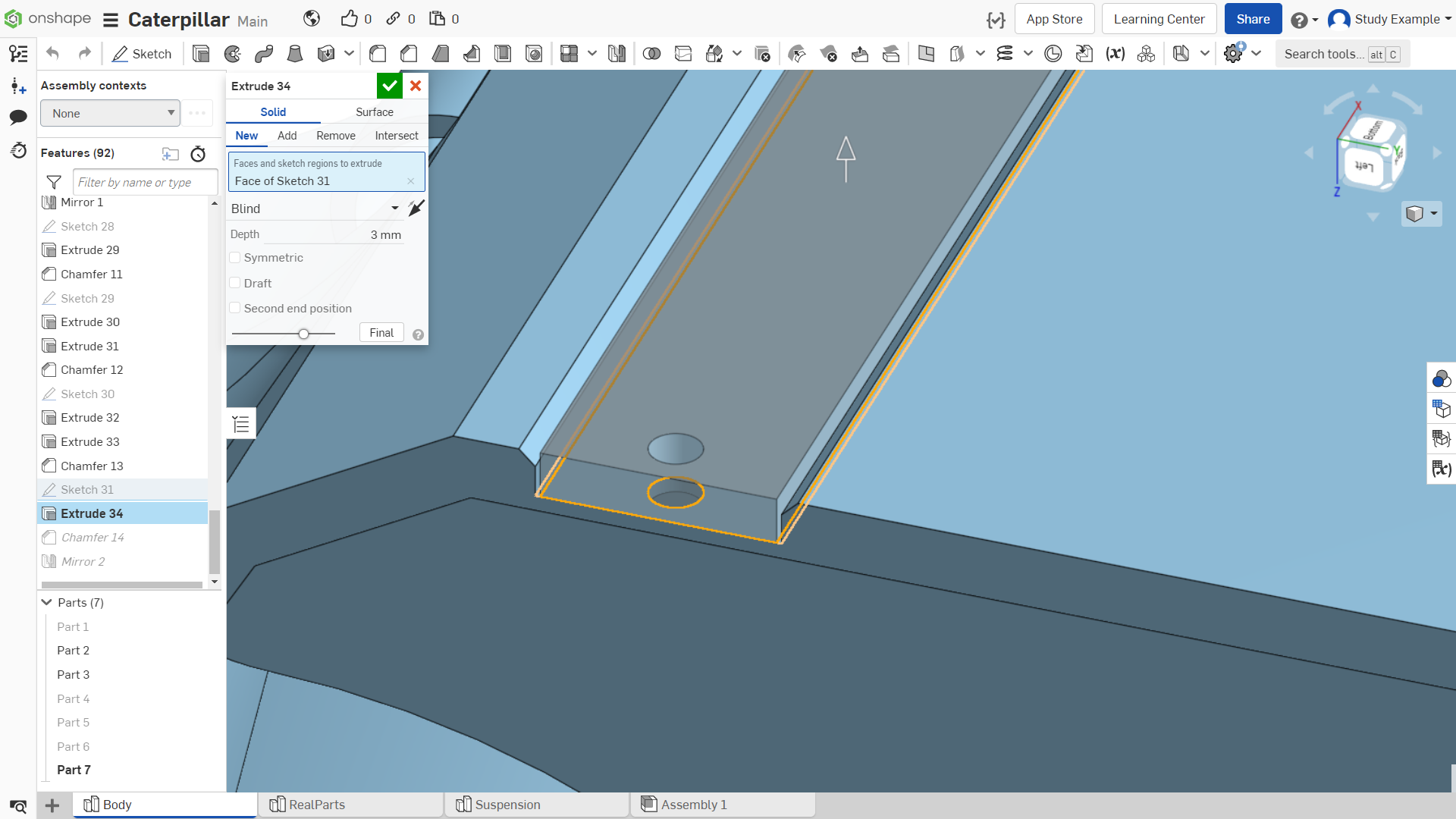

Рисунок 16 - Выдавливание эскиза

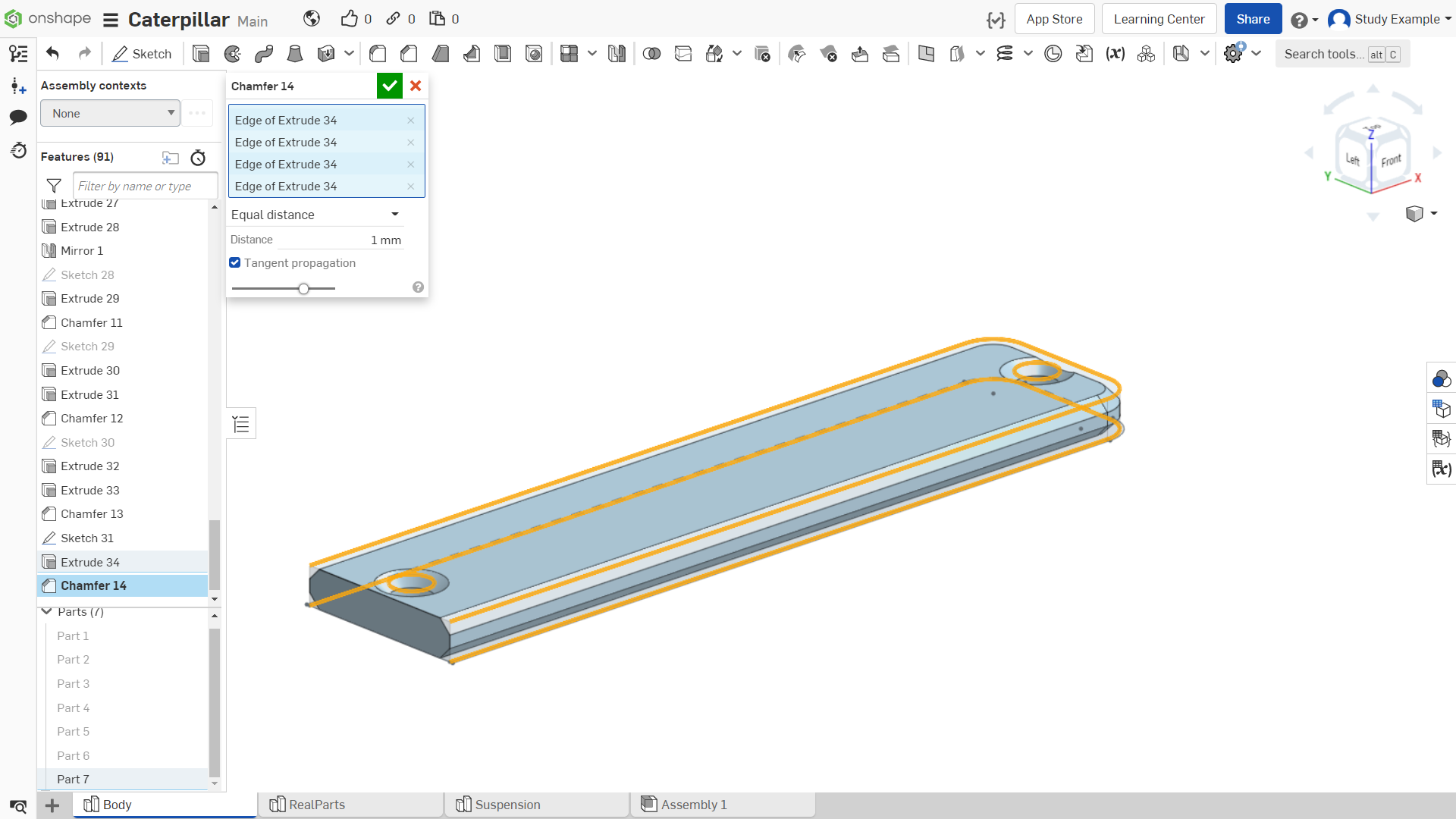

Полученная деталь показана на рисунке 17.

Рисунок 17 - Модель крепления

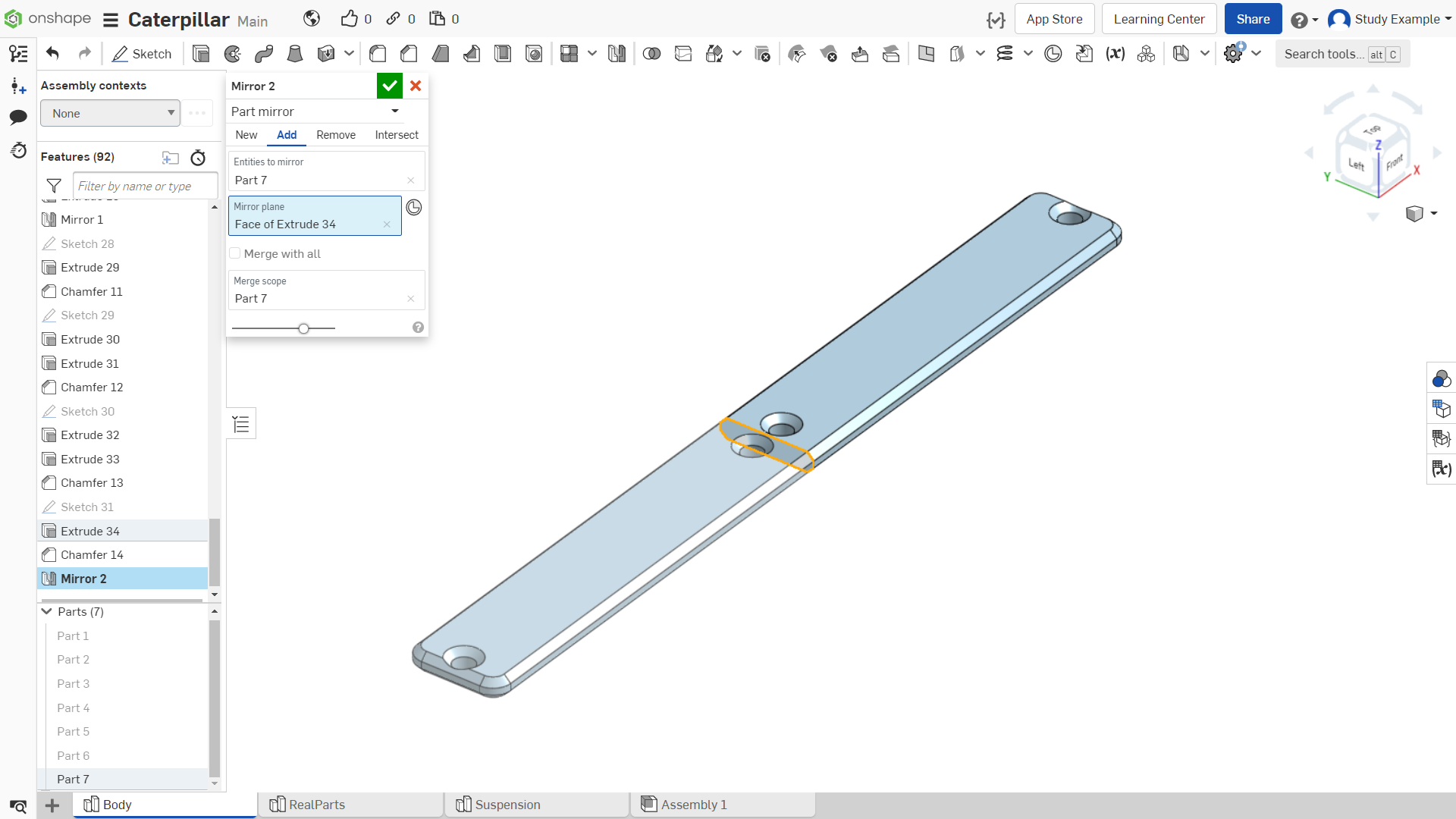

Далее необходимо достроить деталь, как показано на рисунке 18.

Рисунок 18 - Модель достроенной детали

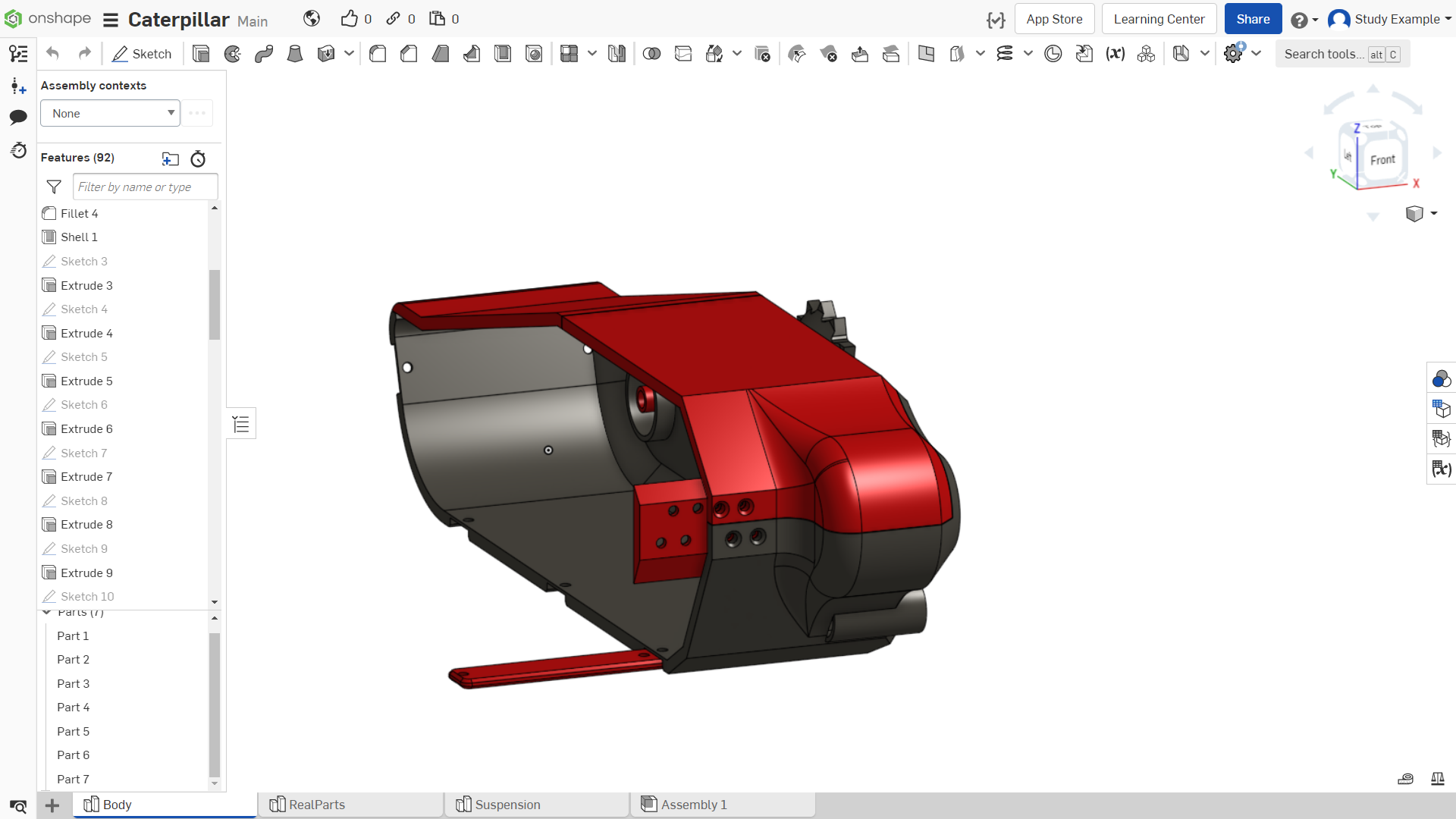

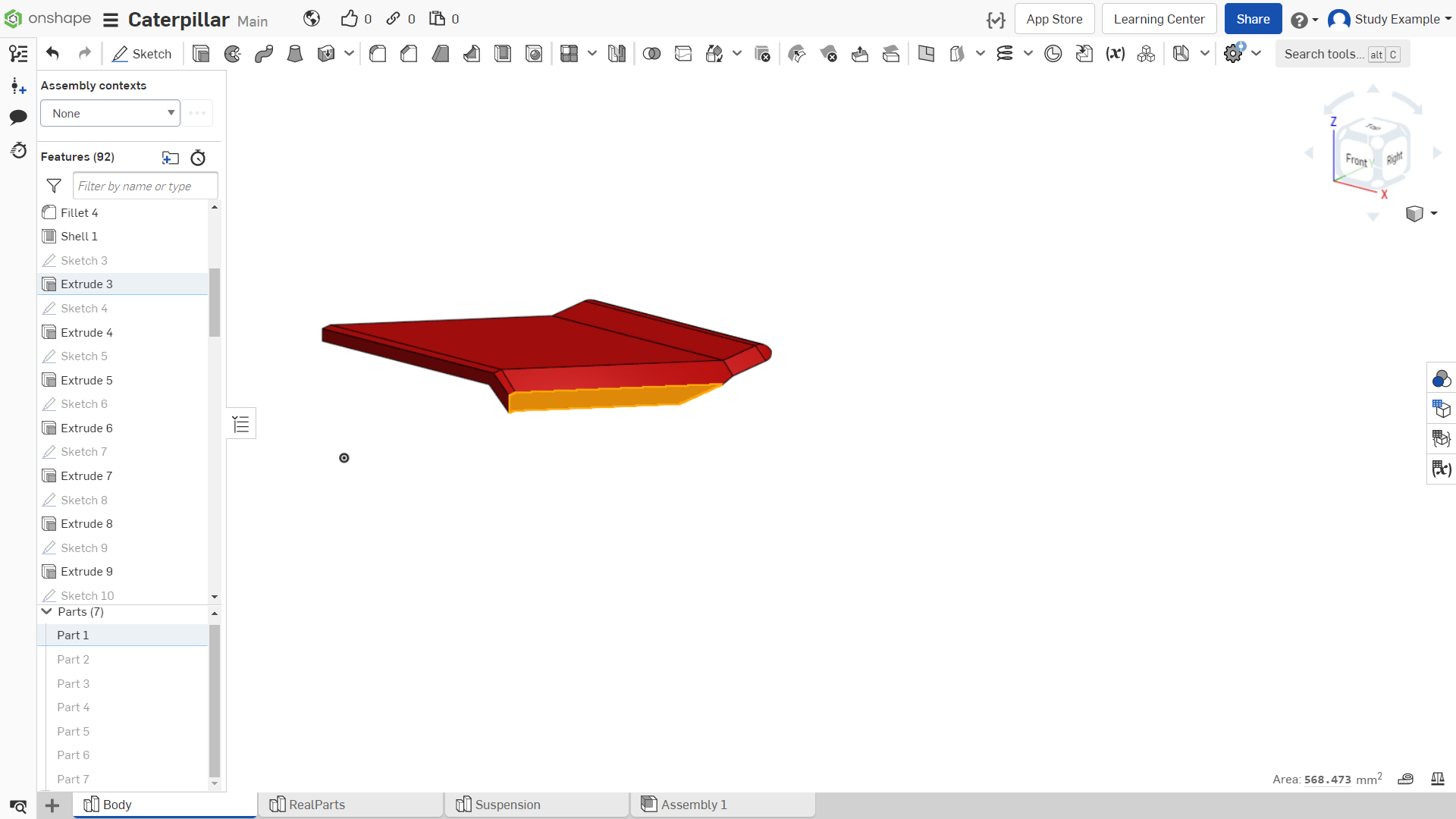

Покрасим модель в соответствии с рисунком 19–20. (Код красного цвета B80F0F, код черного 4D4A43).

Рисунок 19 - Покраска модели

Рисунок 20 - Покраска модели
