Лабораторная работа №11
Создание крепления и вентиляционных отверстий

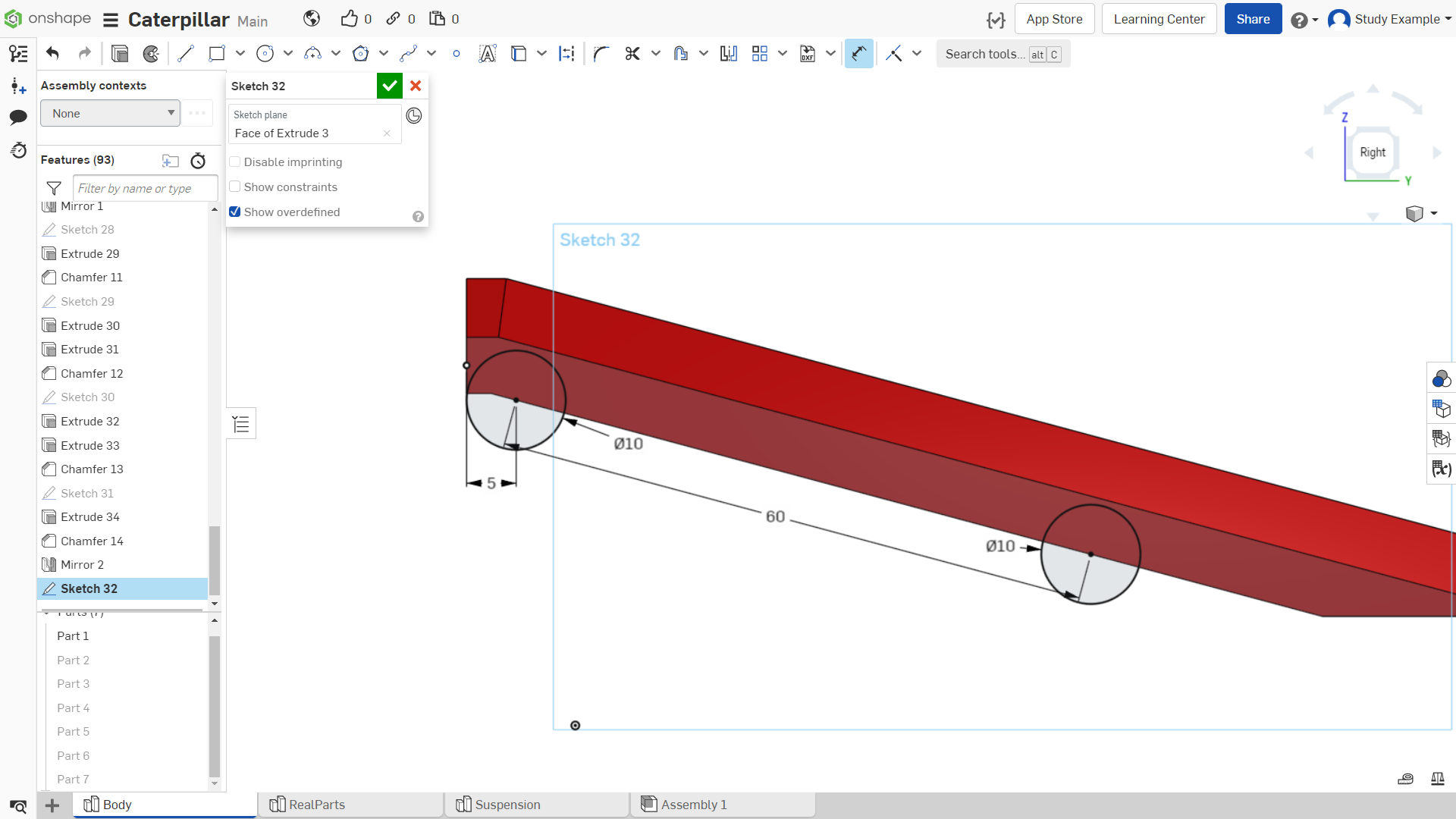

Создаем отверстия под гайку и под винт М3 на подобии того, что было сделано с другой деталью несколько шагов назад. Для начала создадим эскиз, как показано на рисунке 1.
Рисунок 1 - Создание эскиза

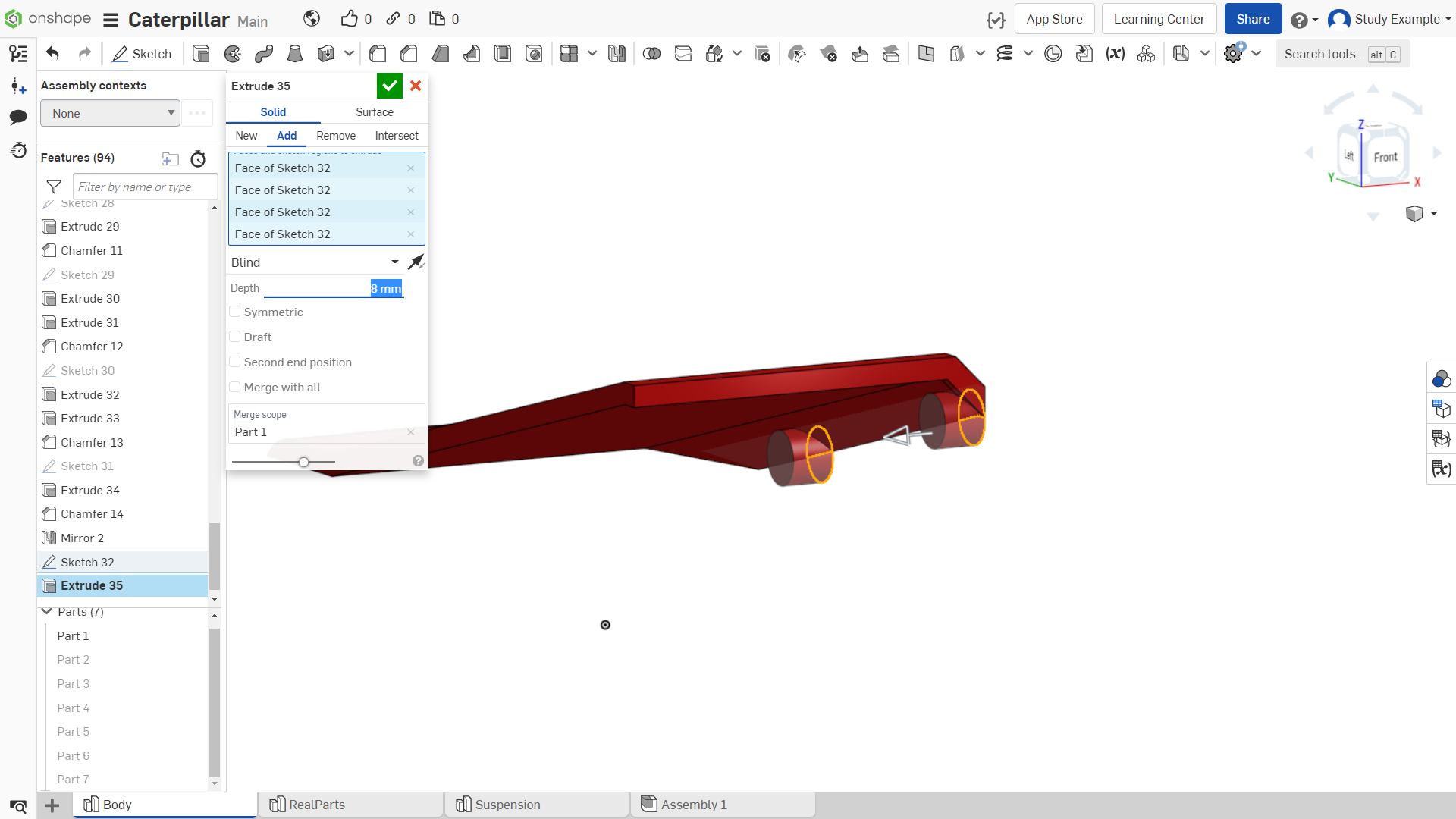

Вытягиваем эскиз, как показано на рисунке 2.
Рисунок 2 - Вытягивание эскиза

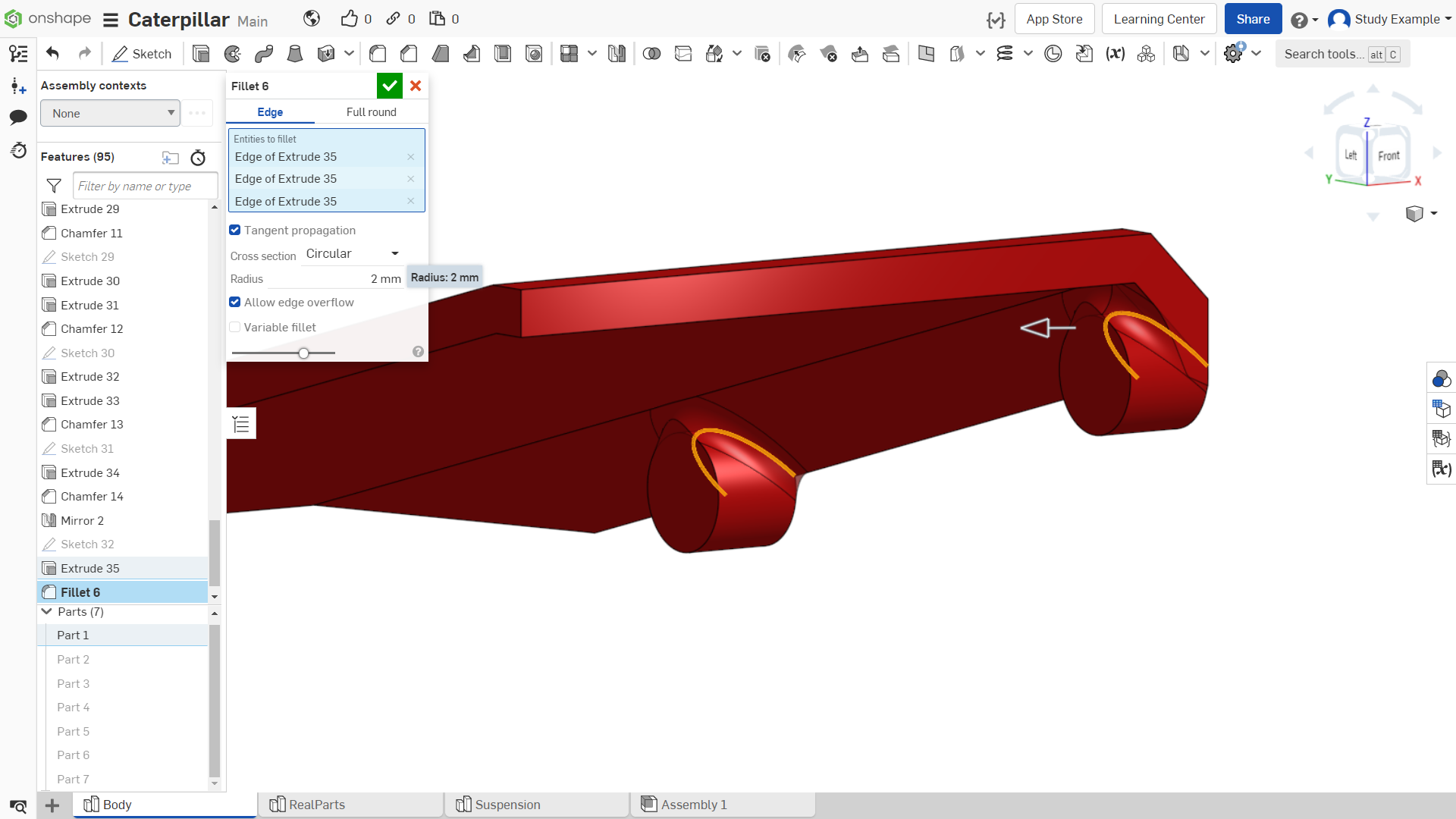

Далее необходимо добавить сопряжение, как показано на рисунке 3.
Рисунок 3 - Создание сопряжения

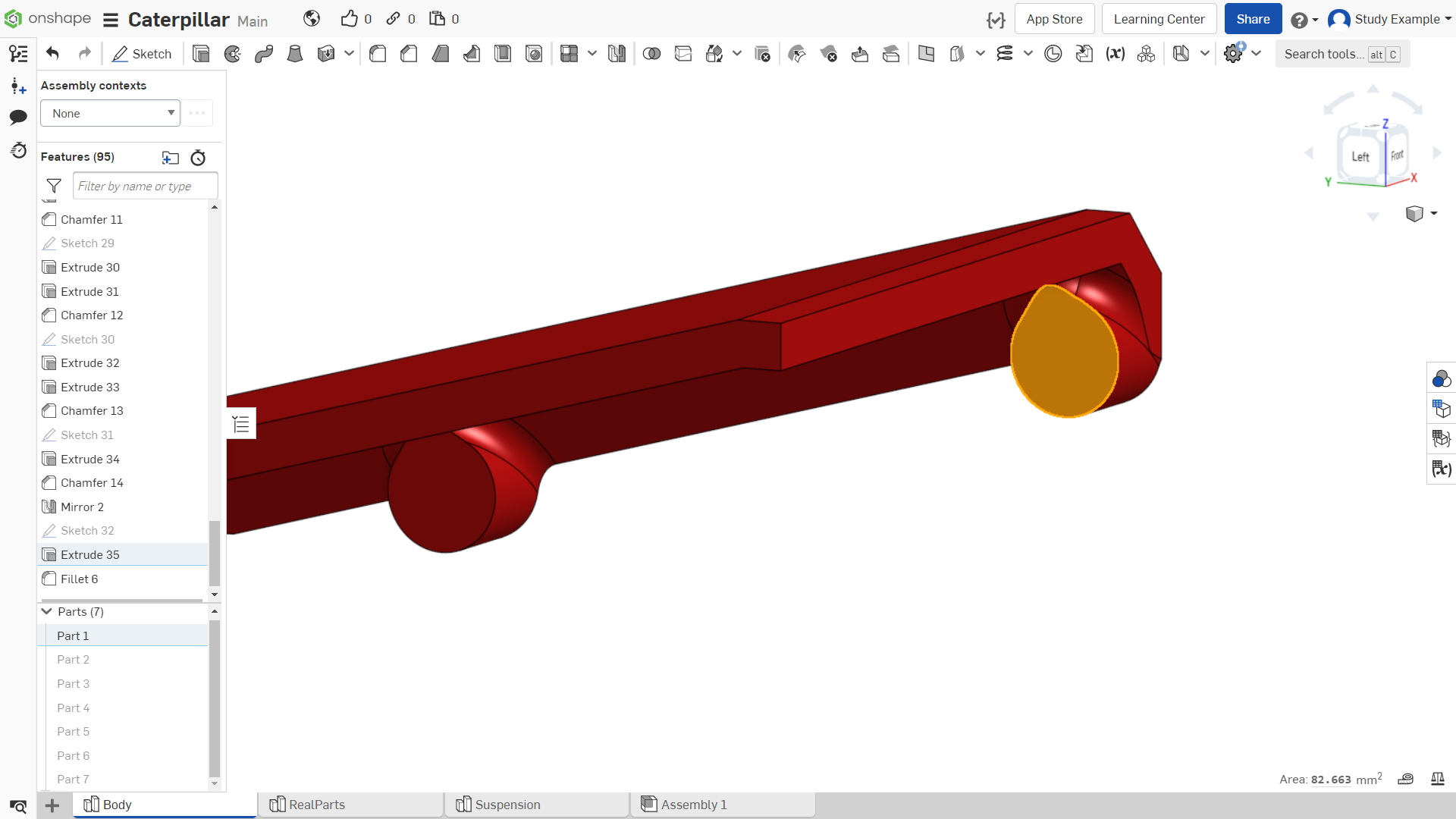

Далее создадим новый эскиз на плоскости, которая показана на рисунке 4.
Рисунок 4 - Плоскость для создания эскиза

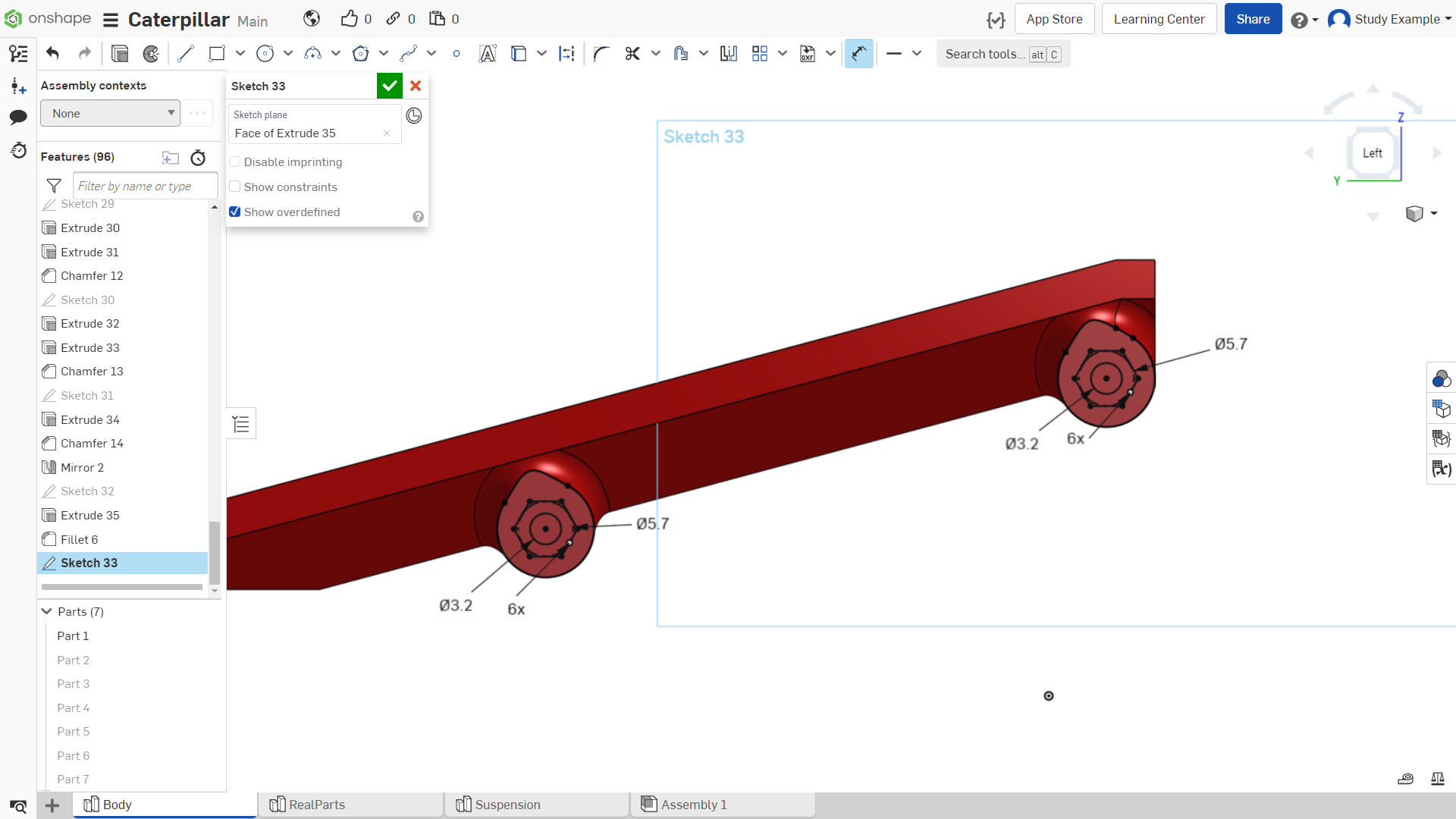

Далее создаем эскиз в виде многоугольника, как показано на рисунке 5.
Рисунок 5 - Создание эскиза

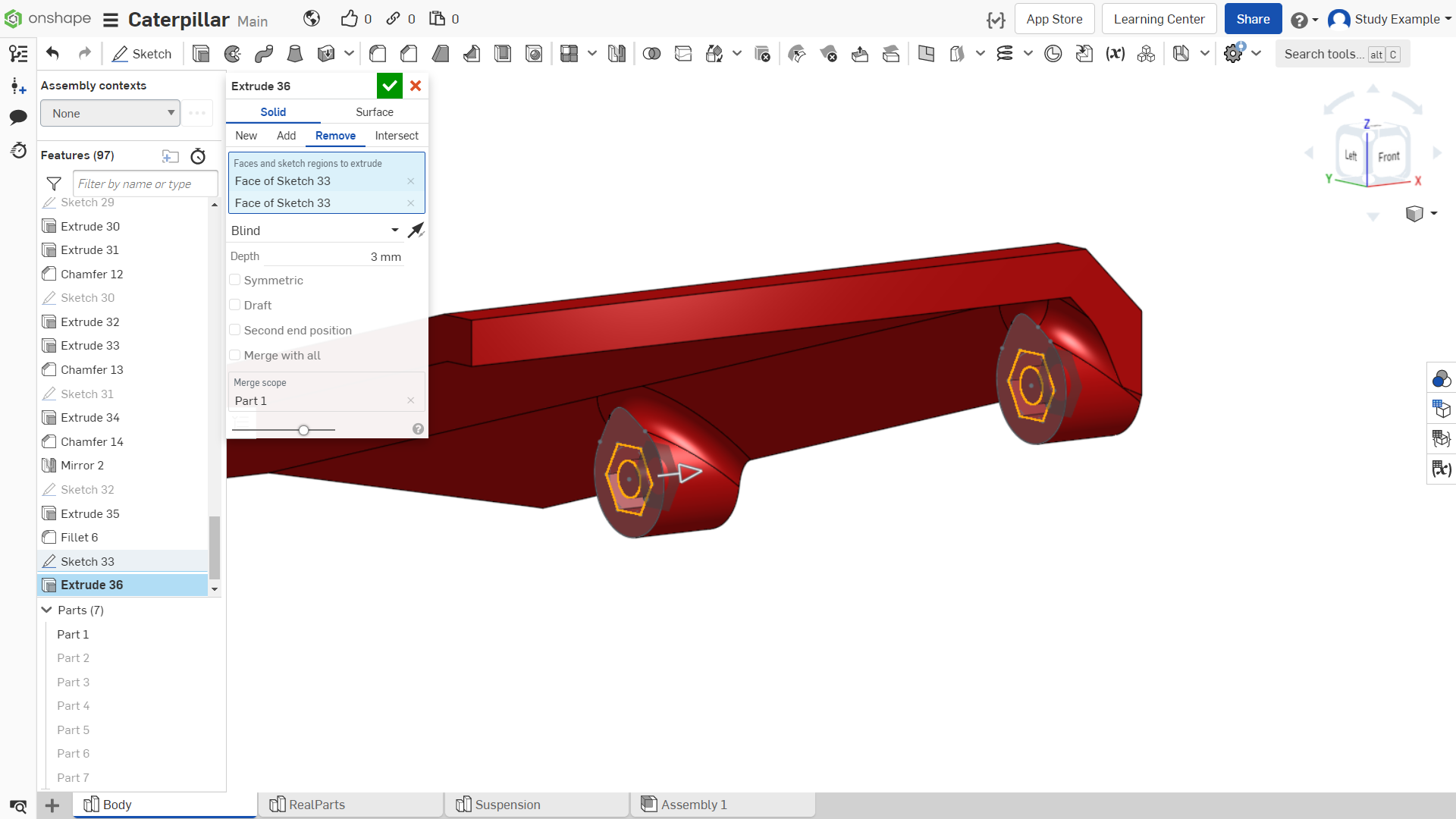

Выдавим эскиз многоугольника на 3 мм, как показано на рисунке 6.
Рисунок 6 - Выдавливание эскиза

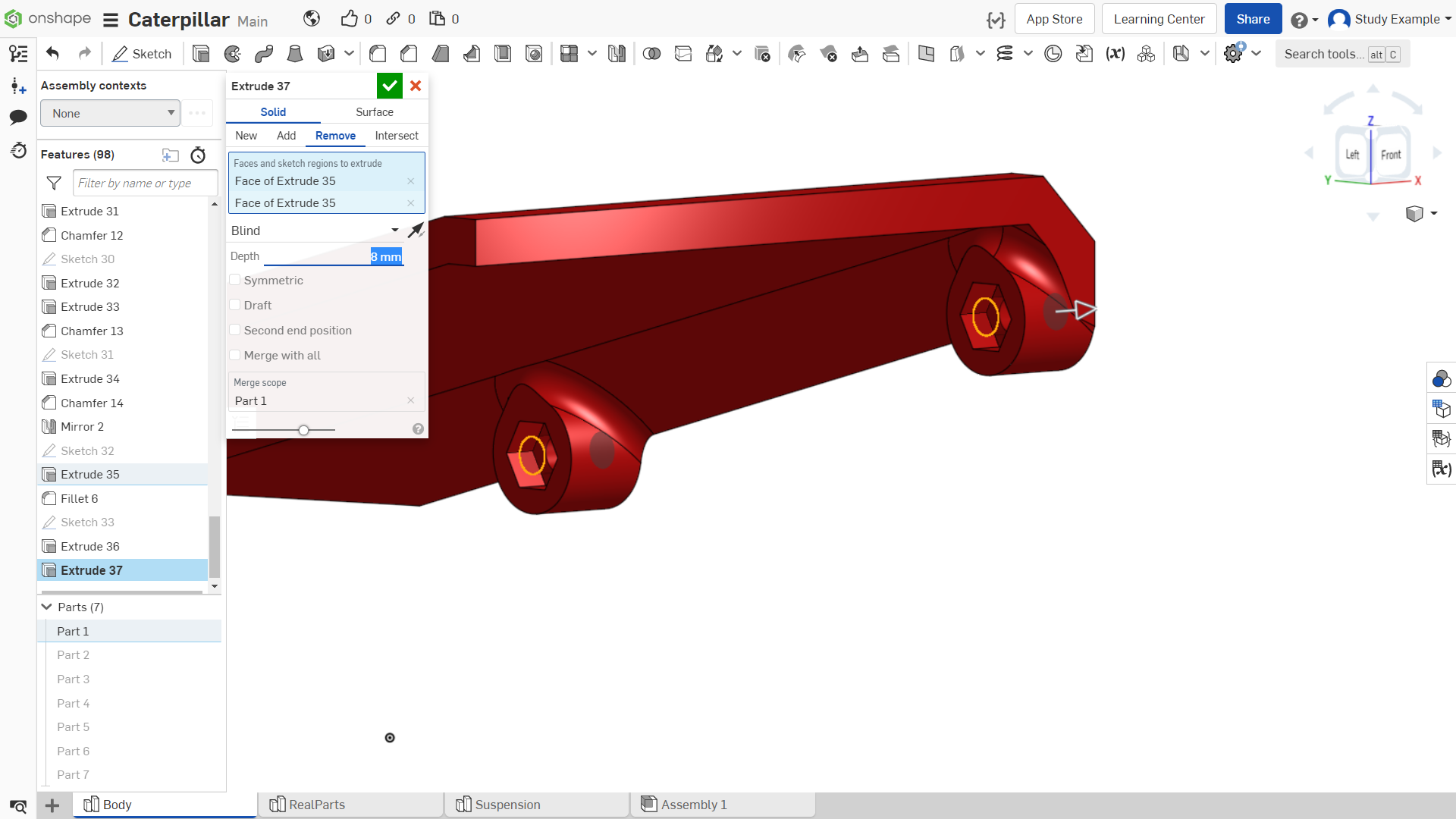

Далее выдавим цилиндр насквозь, как показано на рисунке 7.
Рисунок 7 - Выдавливание эскиза

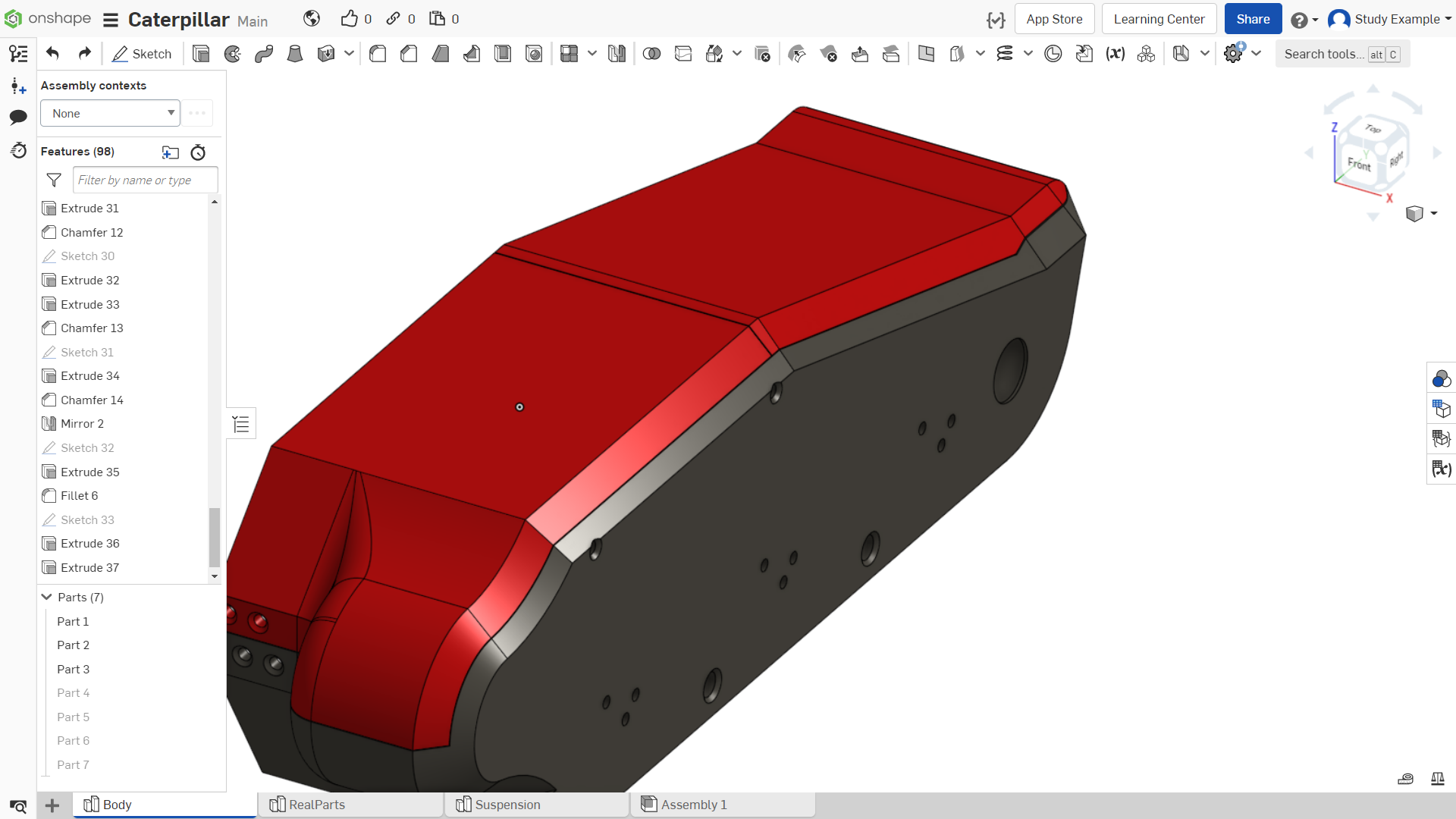

Деталь на корпусе показана на рисунке 8.
Рисунок 8 - Деталь на корпусе

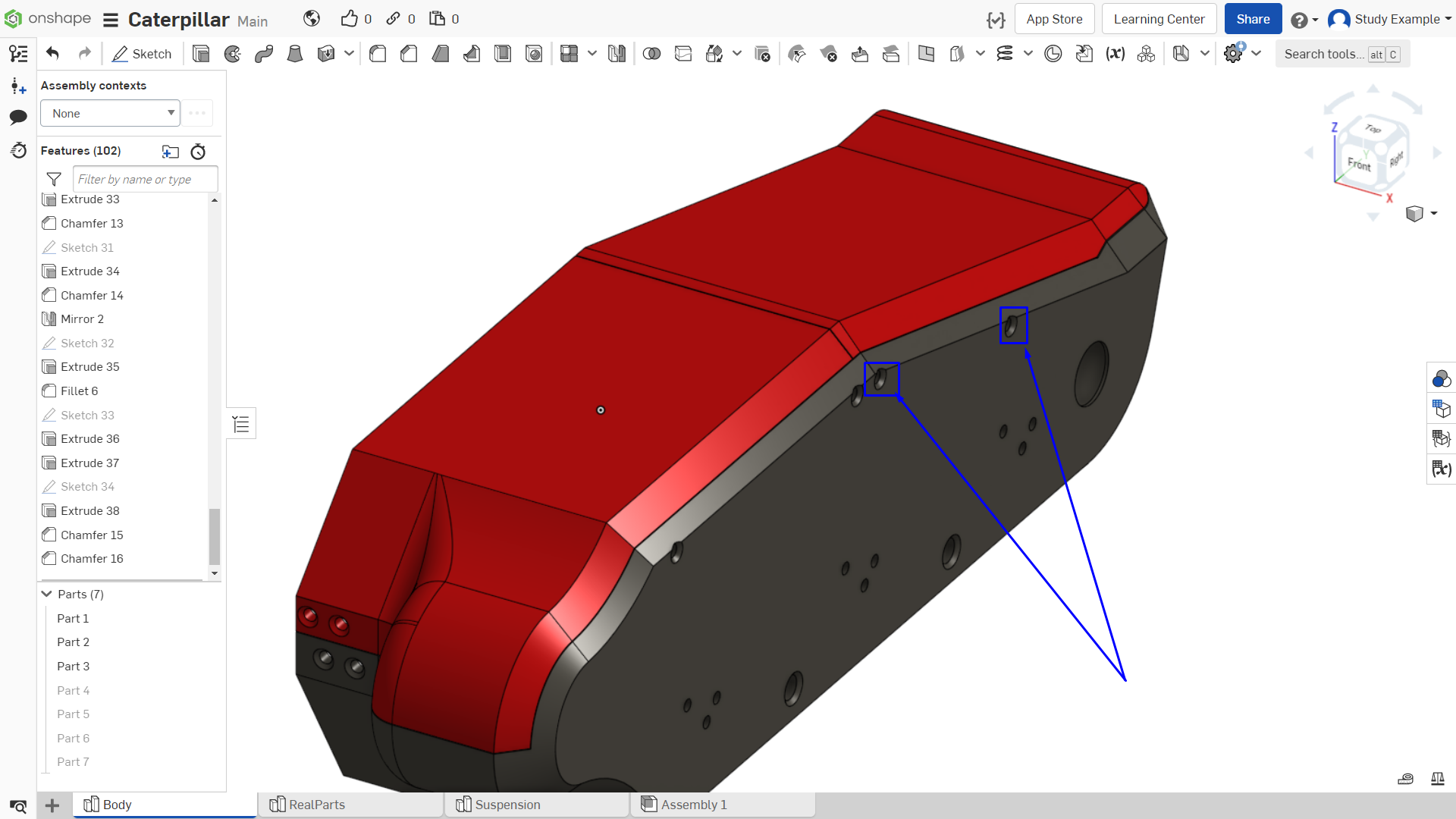

Далее необходимо создать сквозные отверстия и примениить к ним фаску 1 мм, как показано на рисунке 9.
Рисунок 9 - Создание фаски и сквозного отверстия

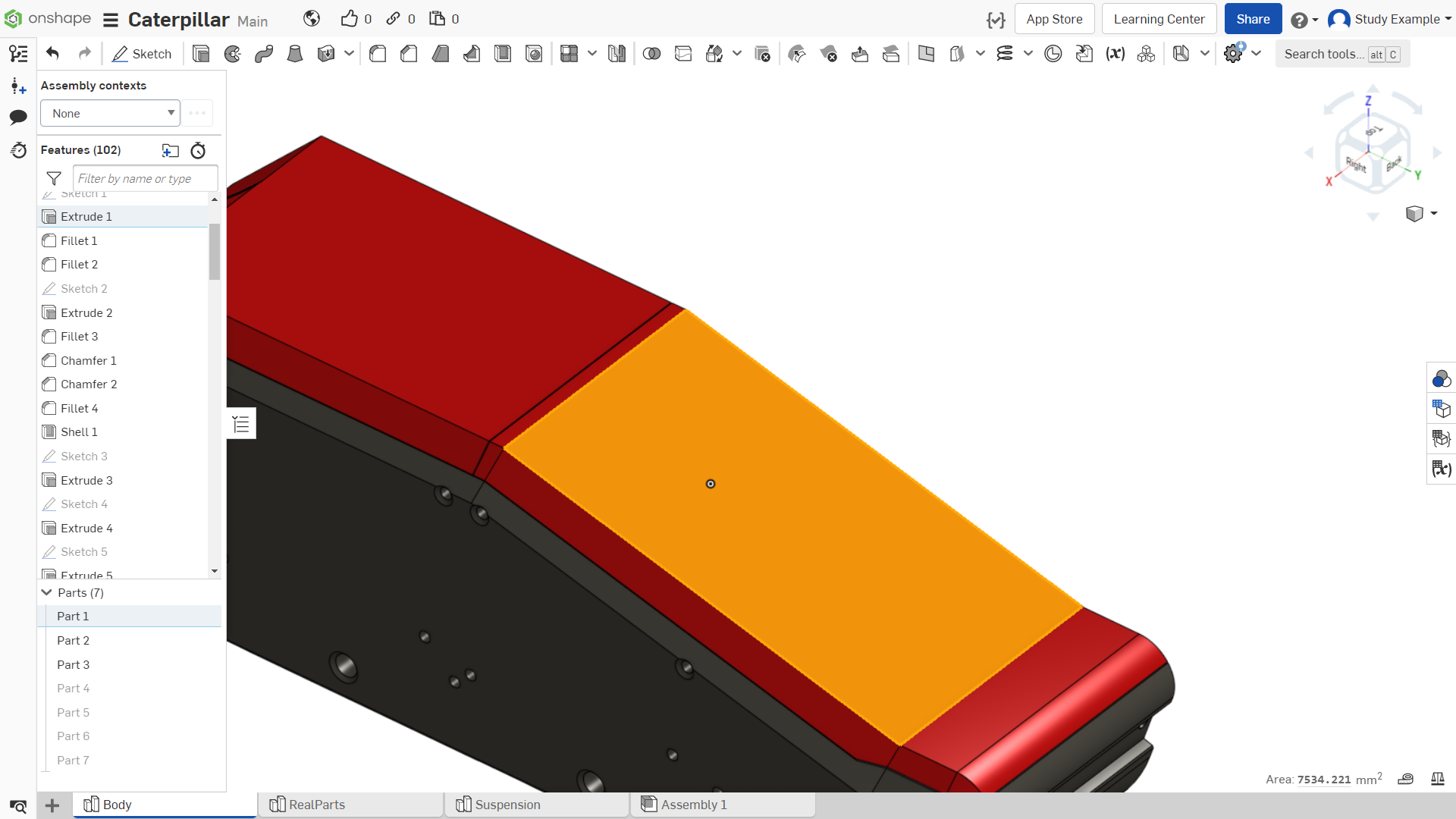

Сделаем вентиляционные отверстия в задней крышке, которая показана на рисунке 10.

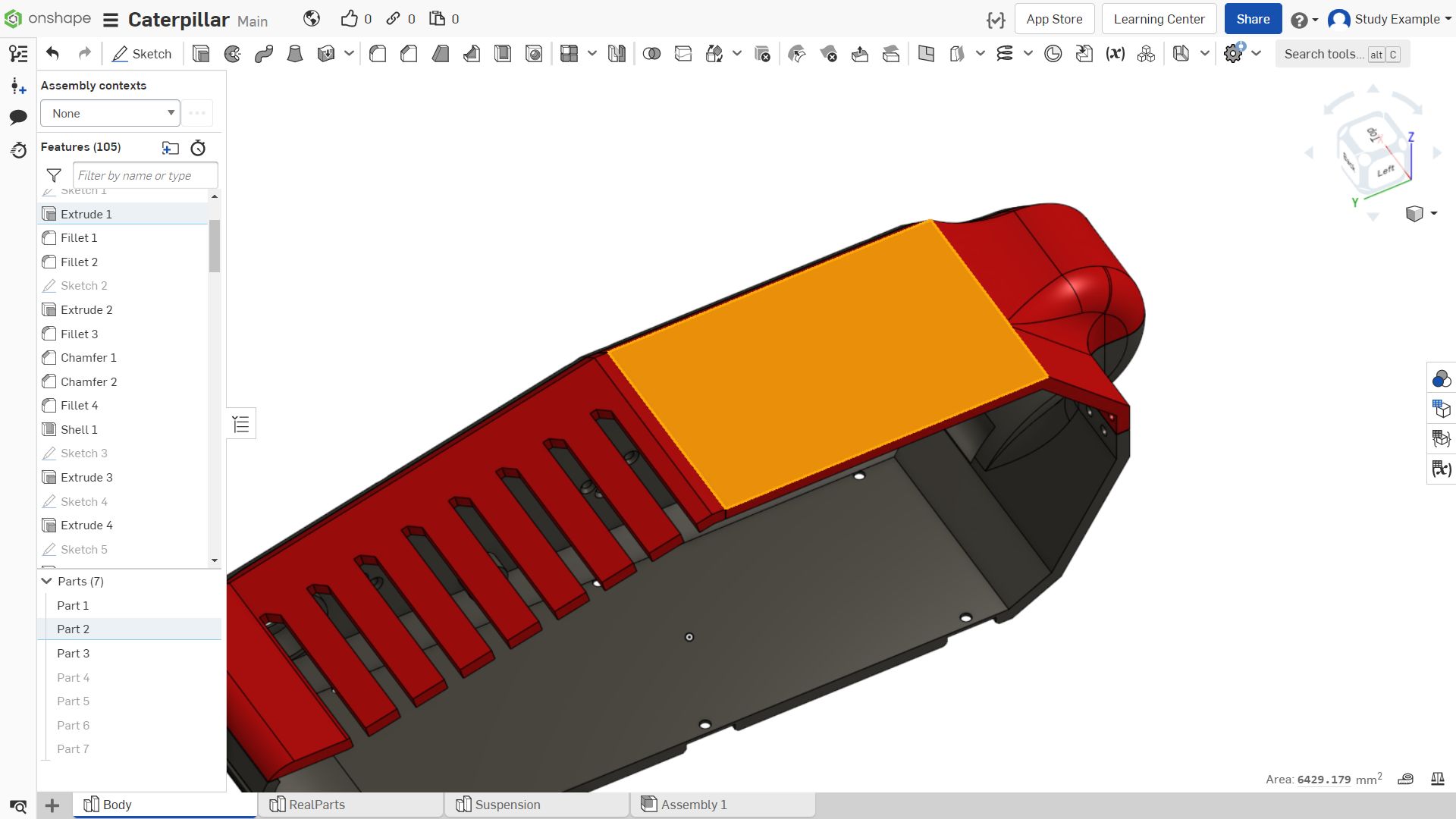

Рисунок 10 - Плоскость для создания эскиза
Создаем эскиз, как показано на рисунке 11.

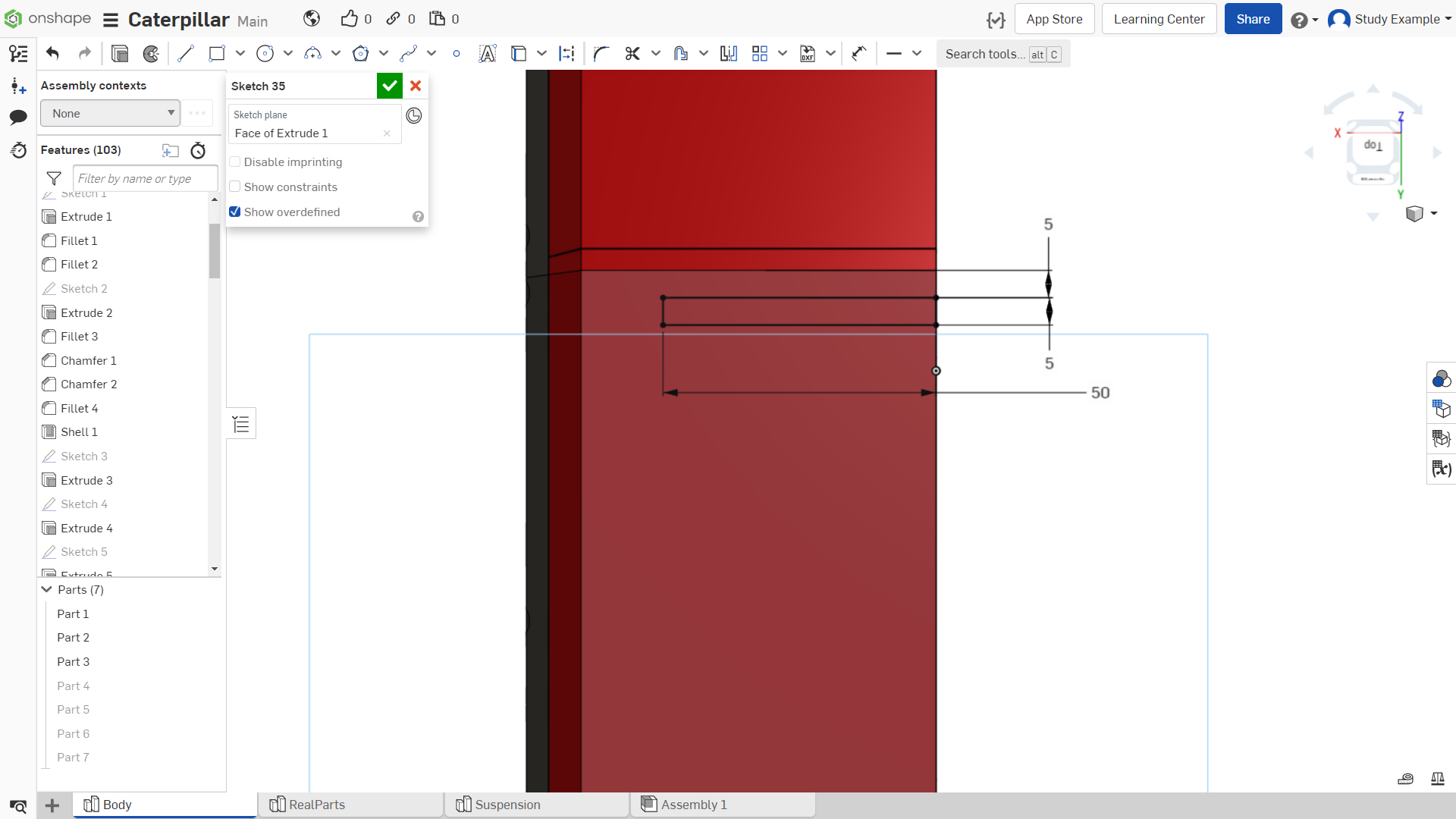

Рисунок 11 - Создание эскиза
Далее необходимо размножить данный эскиз, как показано на рисунке 12.

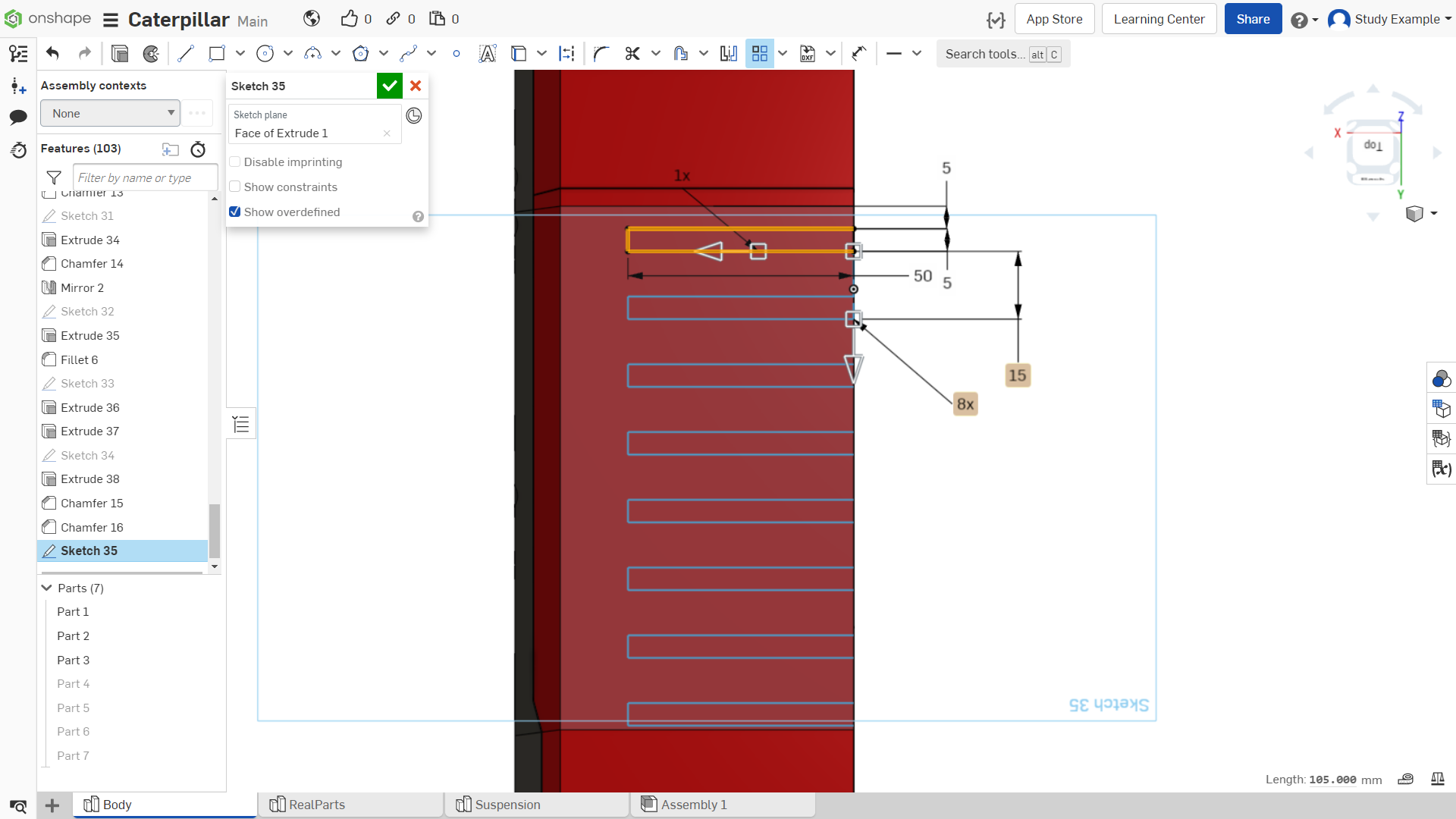

Рисунок 12 - Дублирование эскиза

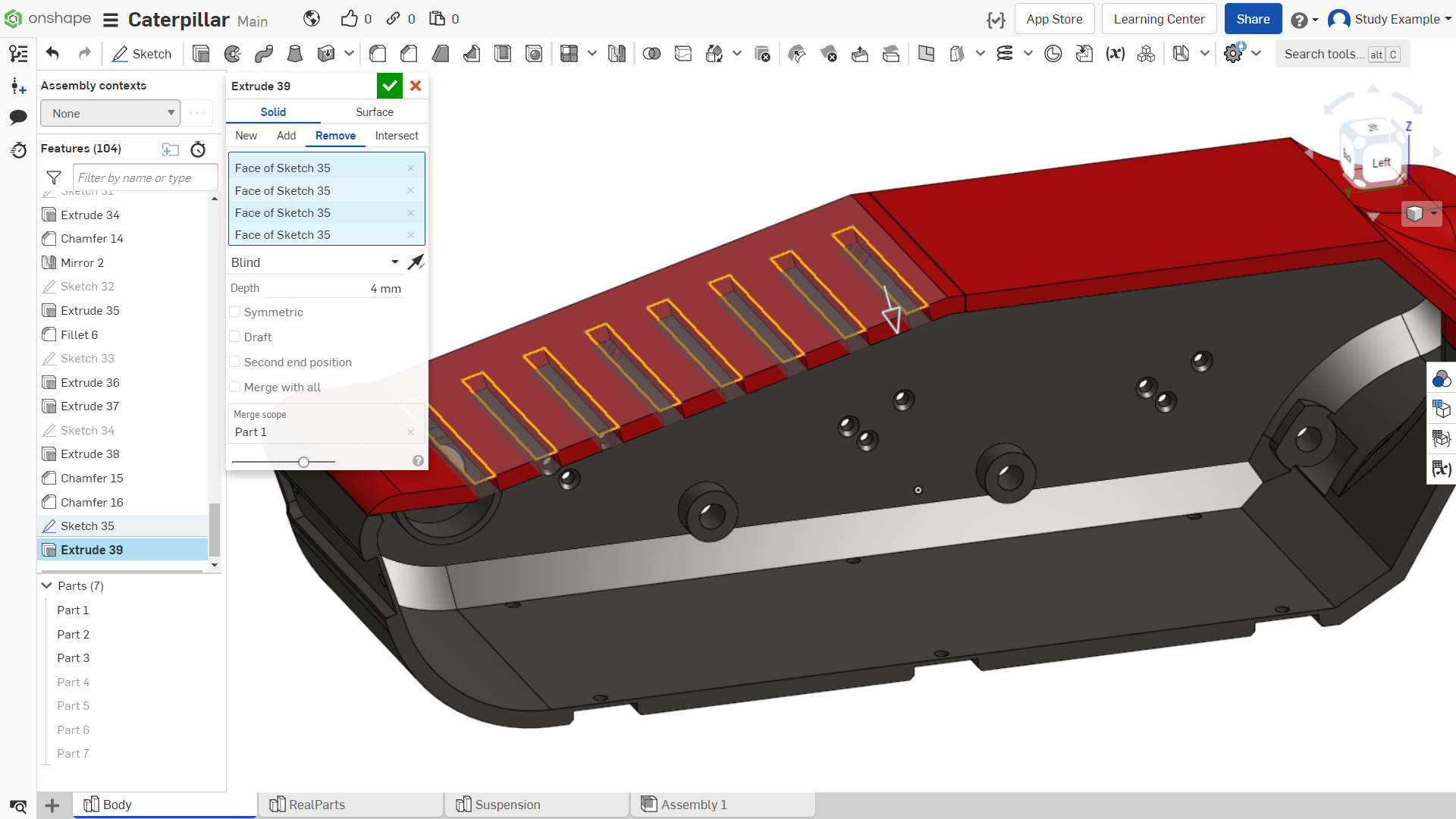

Выдавливаем на 4 мм вглубь, для получения сквозных отверстий, как показано на рисунке 13.
Рисунок 13 - Выдавливание эскиза

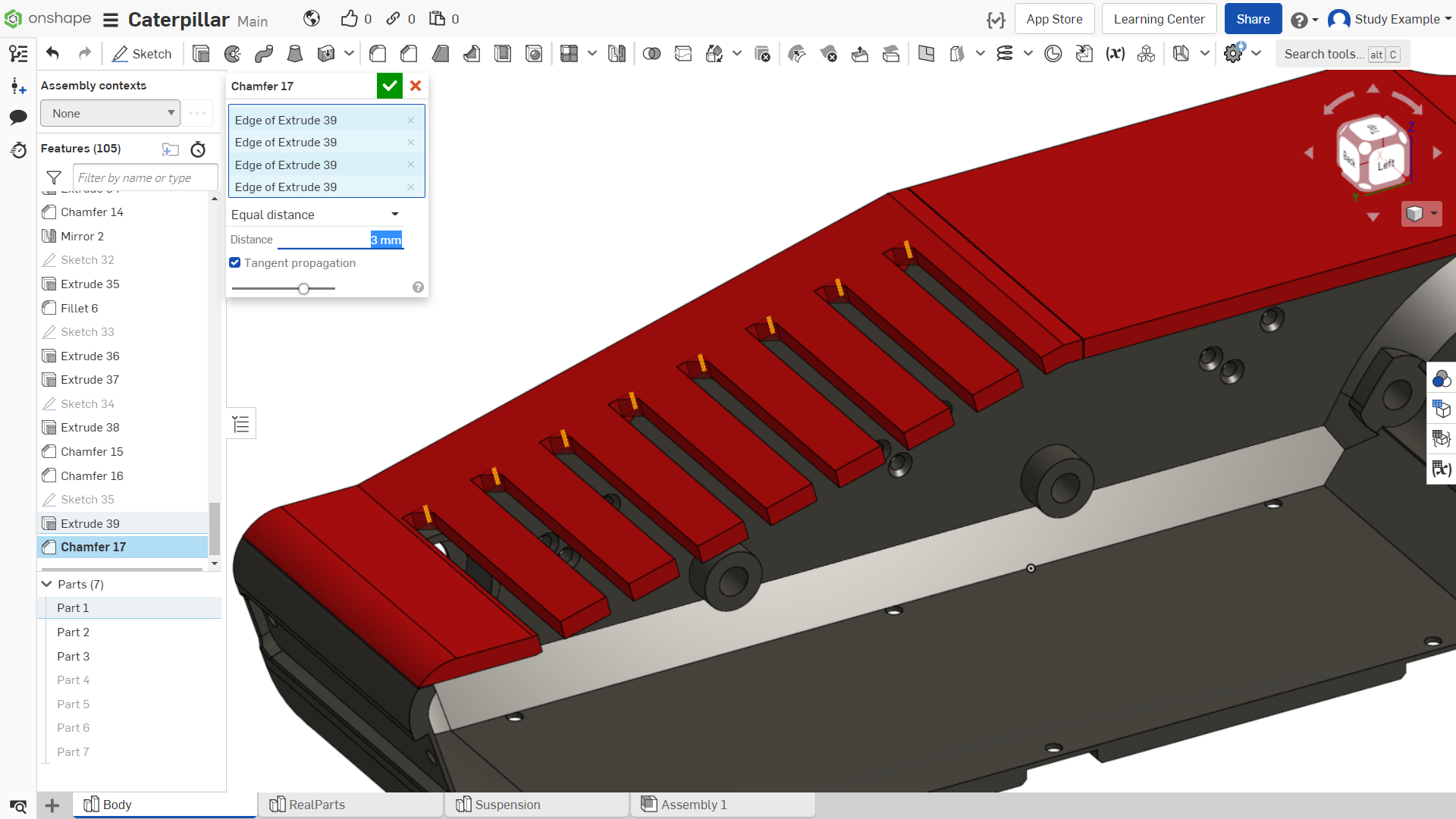

Добавим несколько фасок длиной 3 мм, как показано на рисунке 14.
Рисунок 14 - Создание фасок
Теперь сделаем пару отверстий на передней крышке. (Сейчас наша модель не требует установки никакого оборудования, но, если в дальнейшем нужно будет установить камеру или лидар, без нужды перепечатывать всю деталь, понадобится лишь разработать модель креплений, основываясь лишь на уже сделанных ранее отверстиях. Повторюсь, это лишь при условии, если возникнет такая потребность. Это добавляет универсальности модели). Выбираем плоскость, показанную на рисунке 15.
Рисунок 15 - Плоскость для создания эскиза

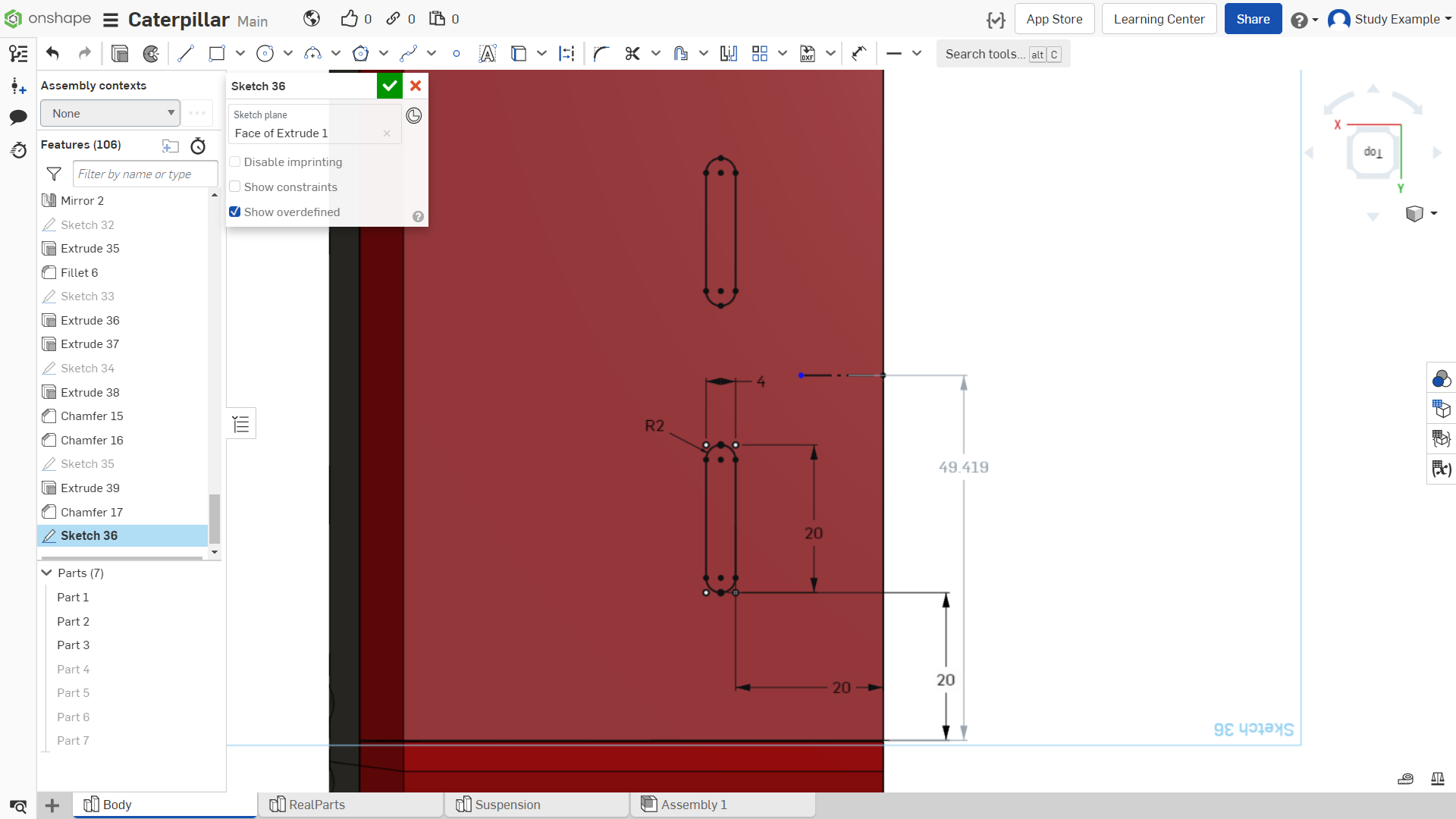

Создаем эскиз, как показано на рисунке 16–17. Эскиз создан с помощью отражения геометрии.
Рисунок 16 - Создание эскиза
Рисунок 17 - Создание эскиза

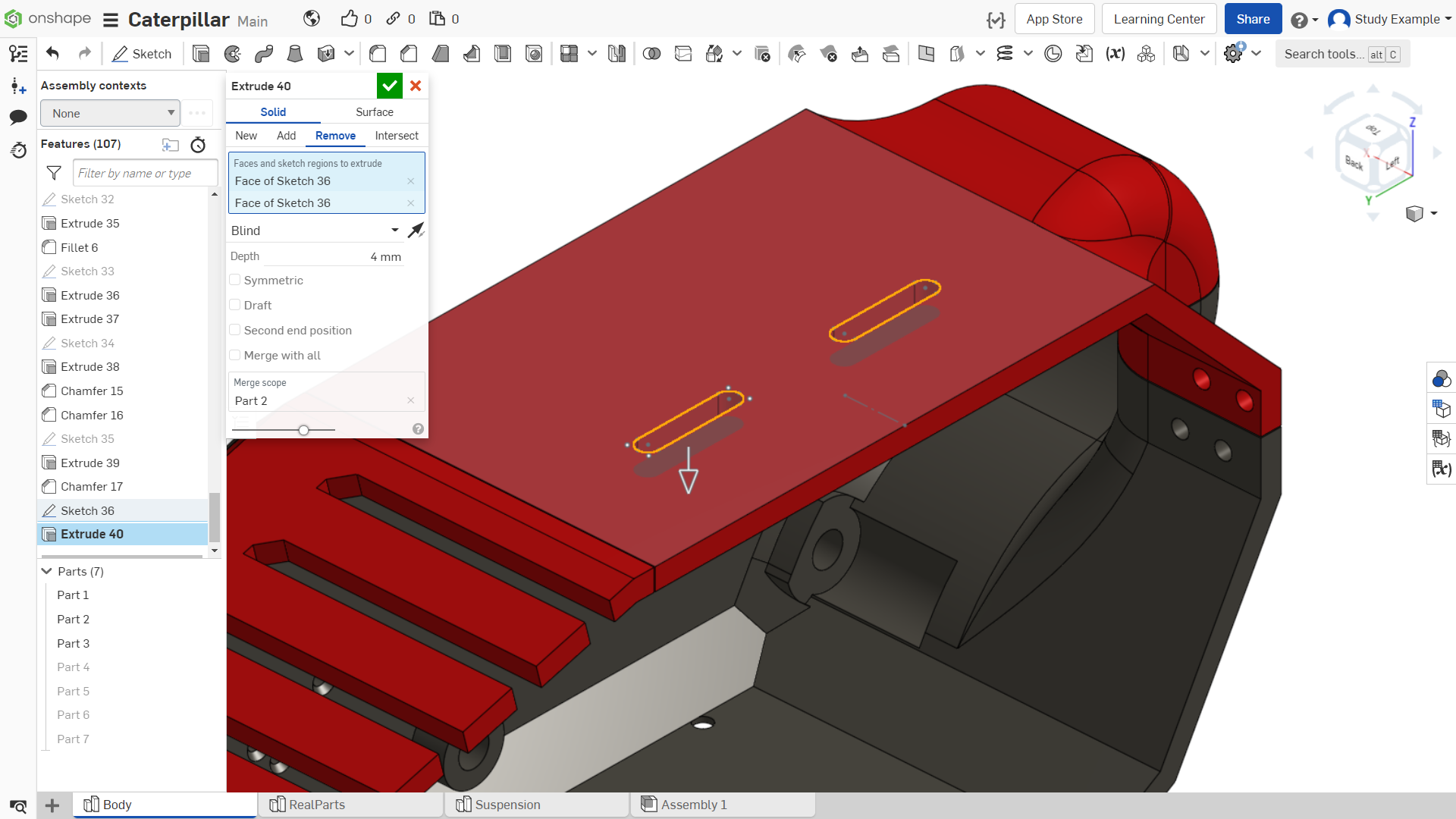

Получаем два отверстия, в которые можно будет что-нибудь установить. Иллюстрация на рисунке 18.
Рисунок 18 - Выдавливание эскиза

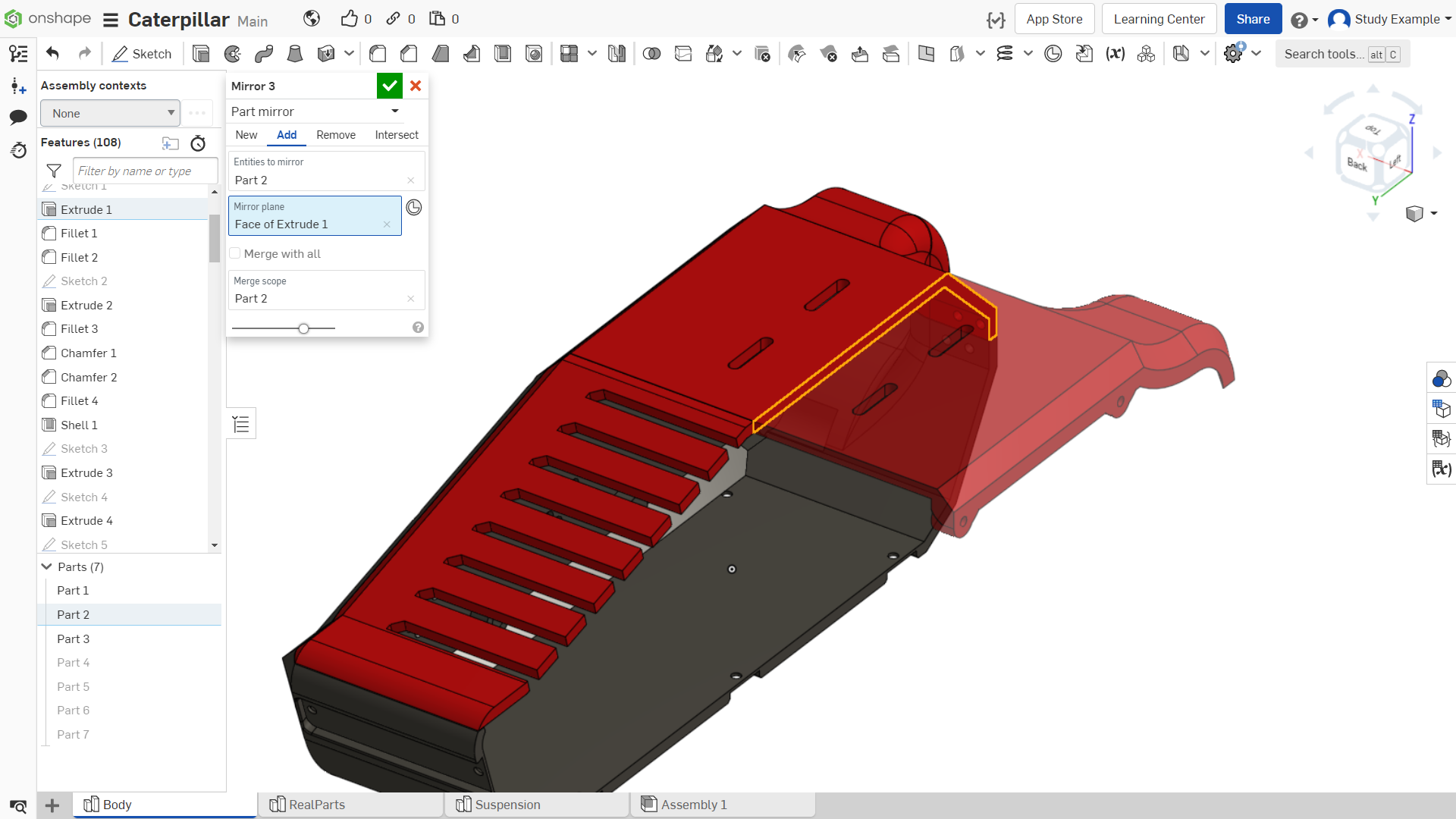

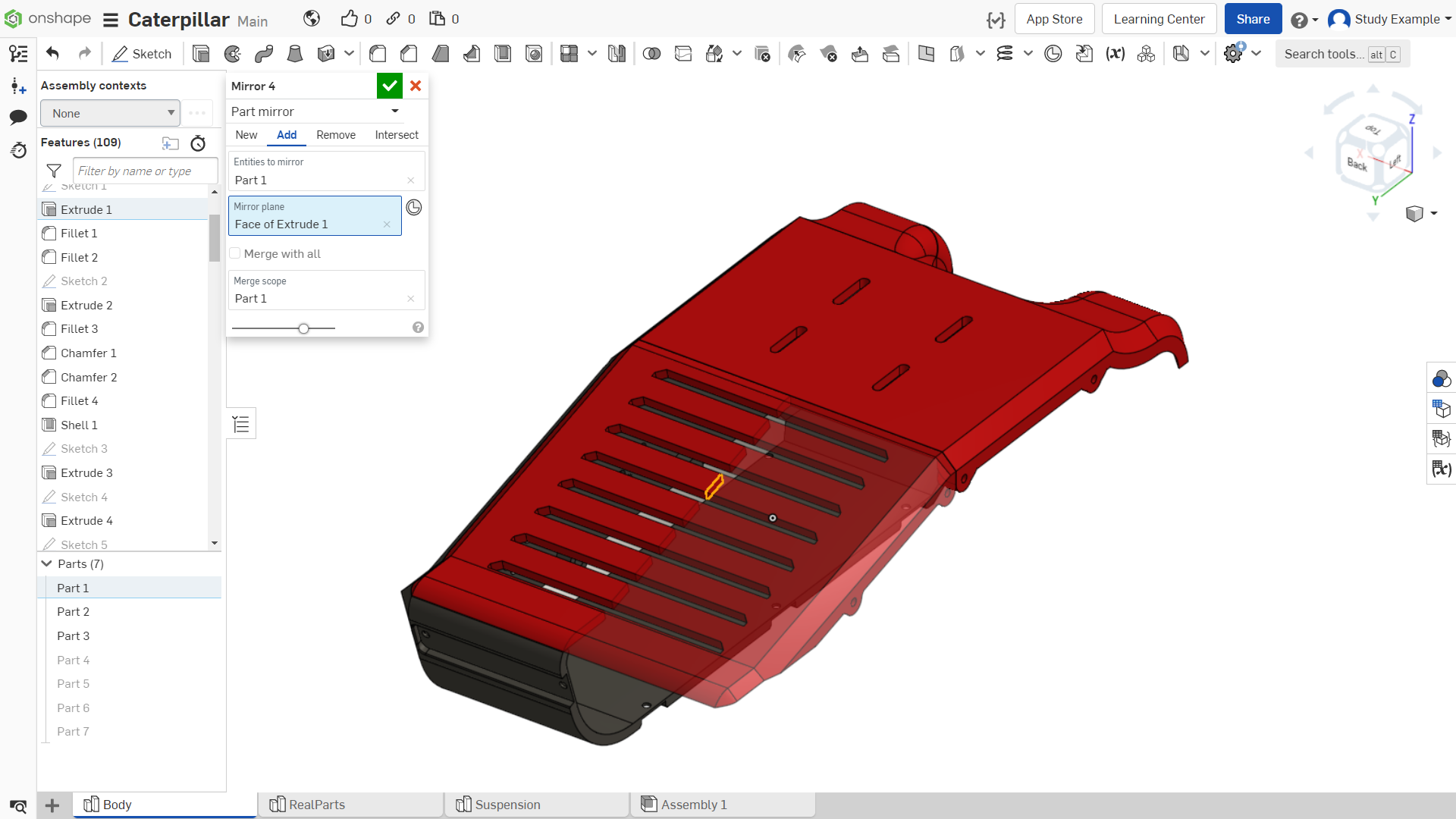

Итак, передняя и задняя крышки готовы, теперь отразим их, чтобы получить итоговую деталь. Обратите внимание: чтобы при отражении детали получить одну целую, модификатор инструмента должен быть “Add”. Иллюстрация на рисунке 19.
Рисунок 19 - Готовая модель двух верхних крышек
