Лабораторная работа №3

1. Создание подшипника

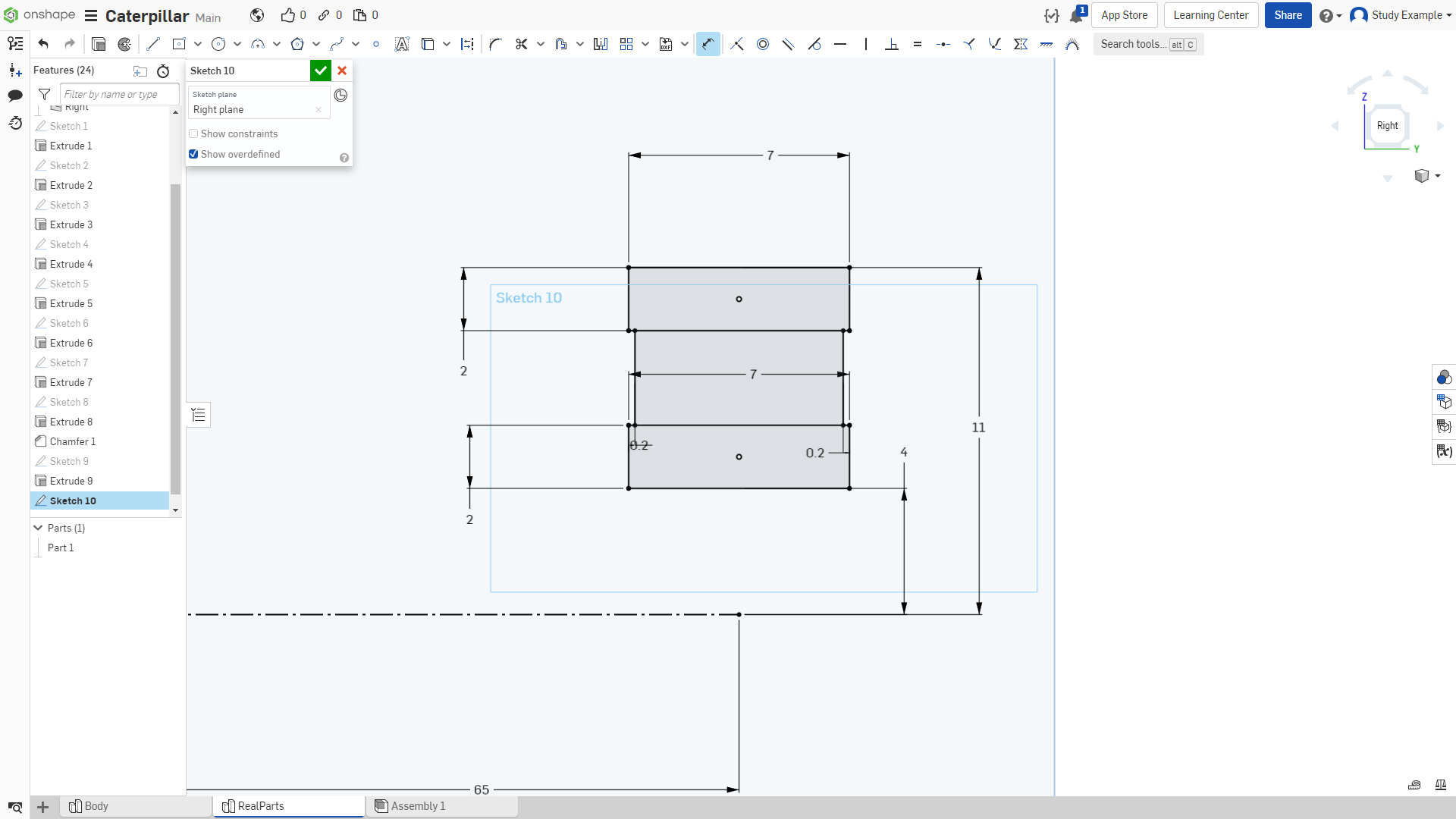

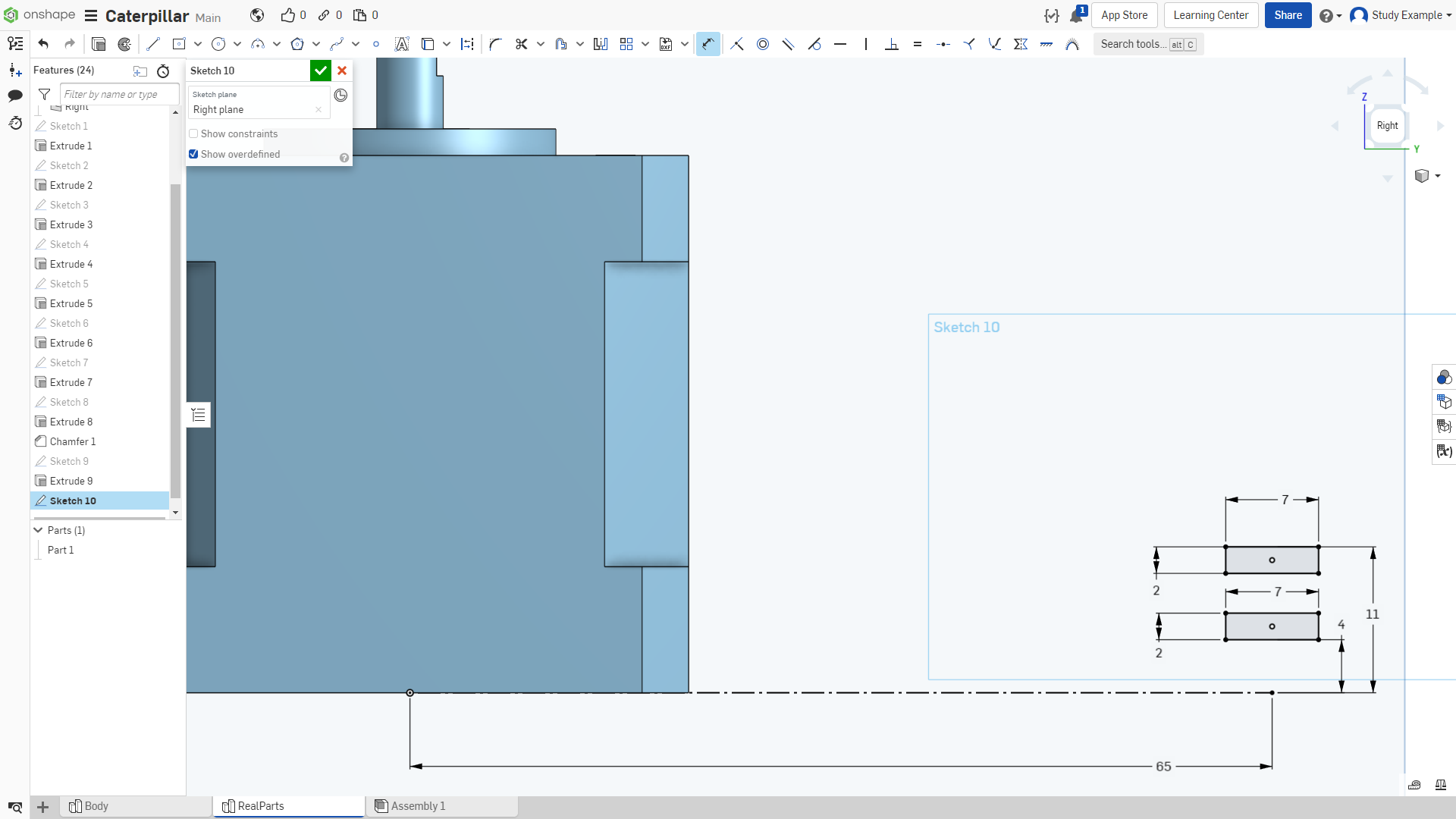

В той же “RealParts”. Создаем новый эскиз на правой плоскости на некотором удалении от двигателя, чтобы детали не перекрывали друг друга.

Рисунок 1

Рисунок 2

И теперь выдавливаем наш эскиз вращением.

1. Выбираем инструмент

2. Выделяем эскиз.

Рисунок 3

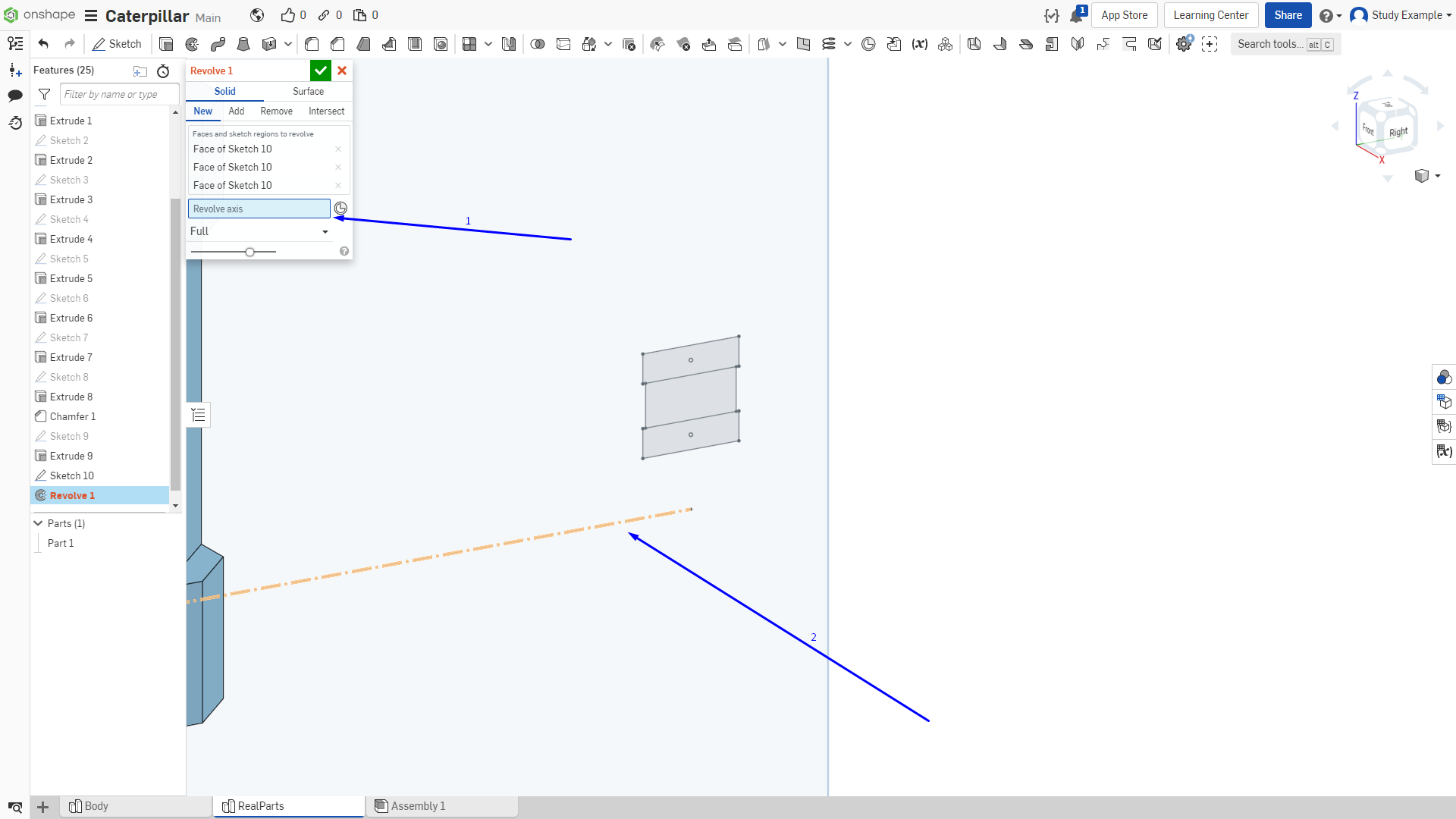

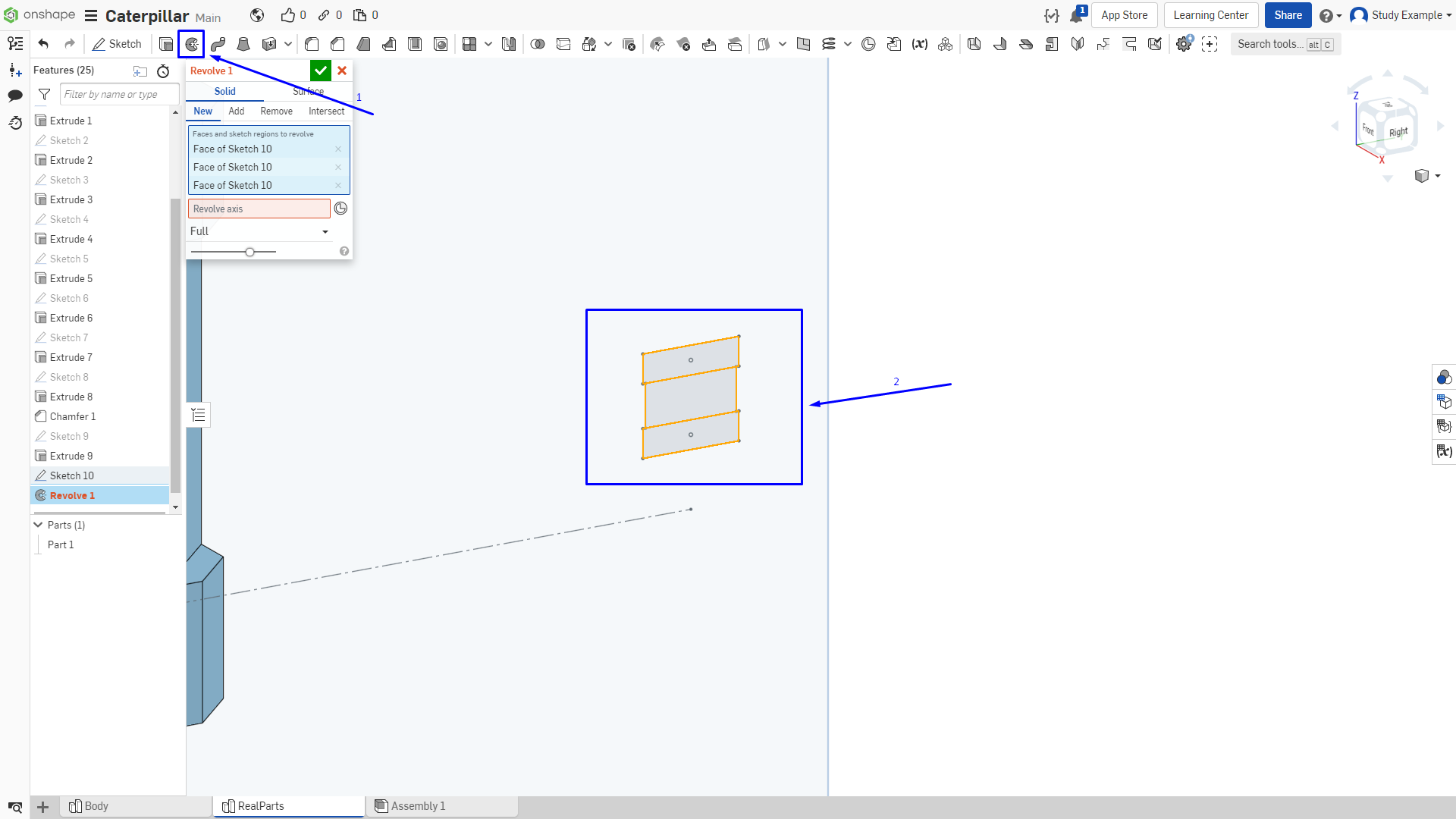

Теперь необходимо выбрать ось вращения.

1. Активируем пункт выбора оси вращения;

2. Выделяем ось вращения.

Рисунок 4

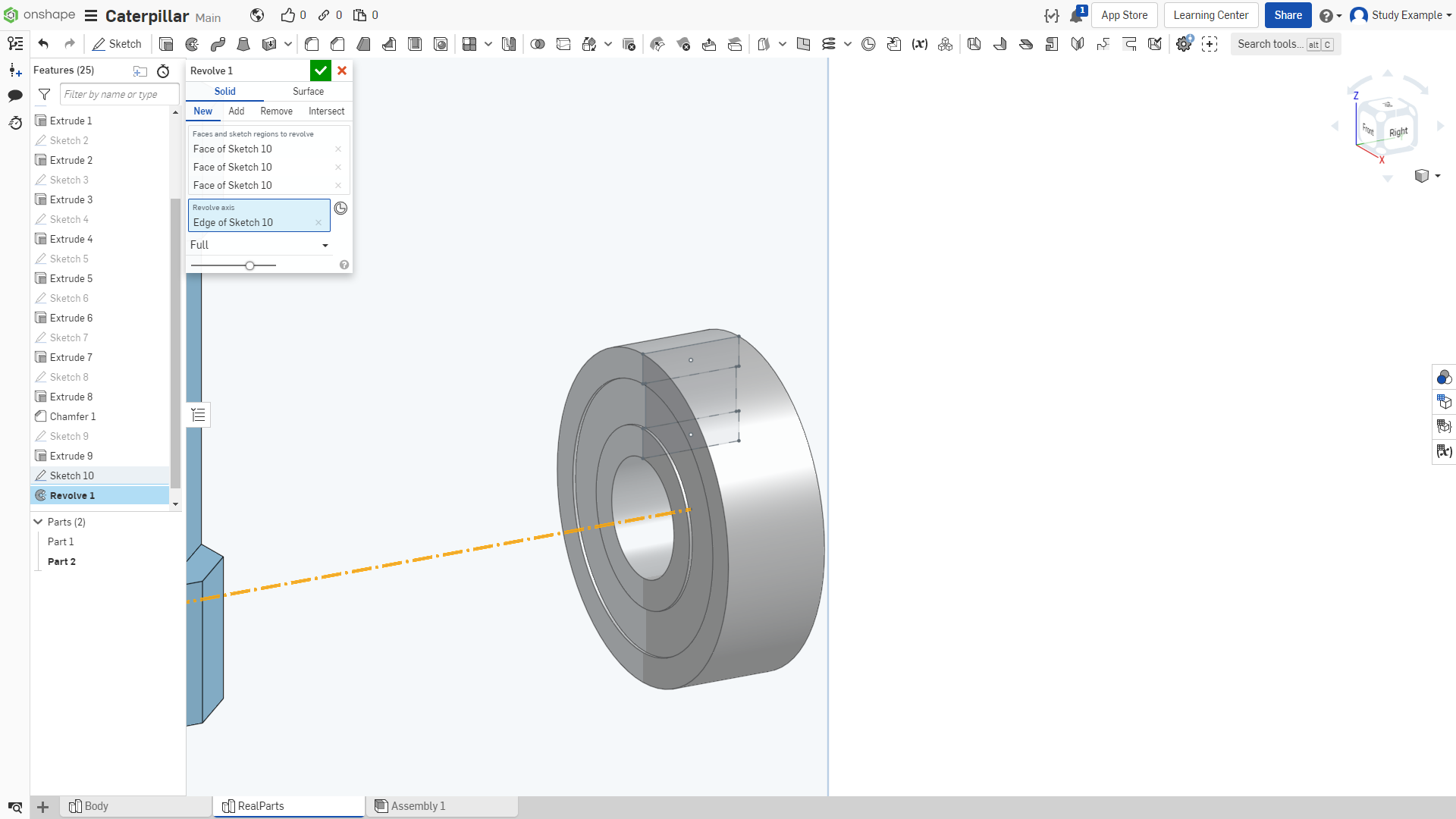

Рисунок 5

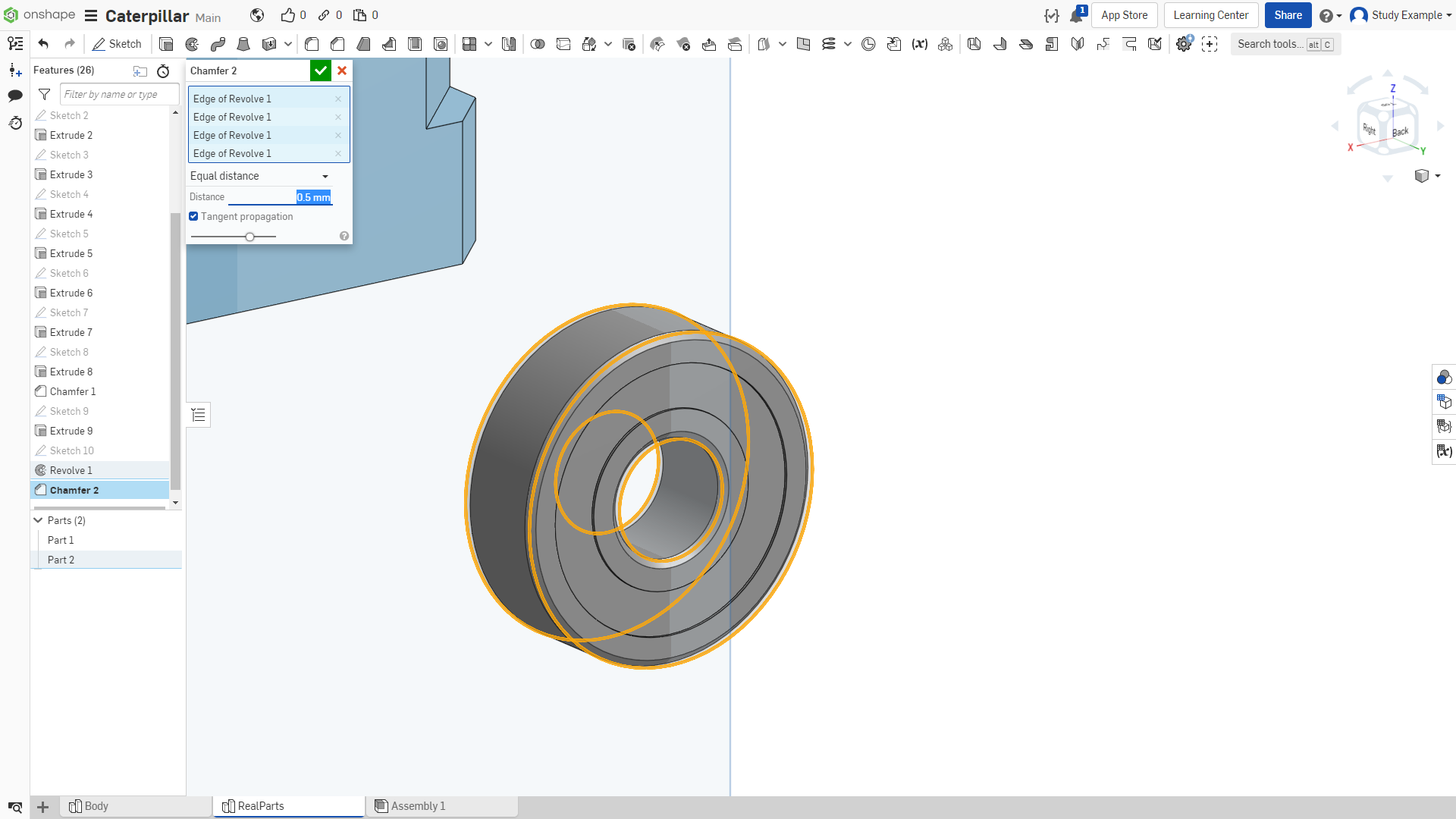

На полученной 3д модели делаем фаску. На внешней и внутренней окружности с двух сторон.

Рисунок 6

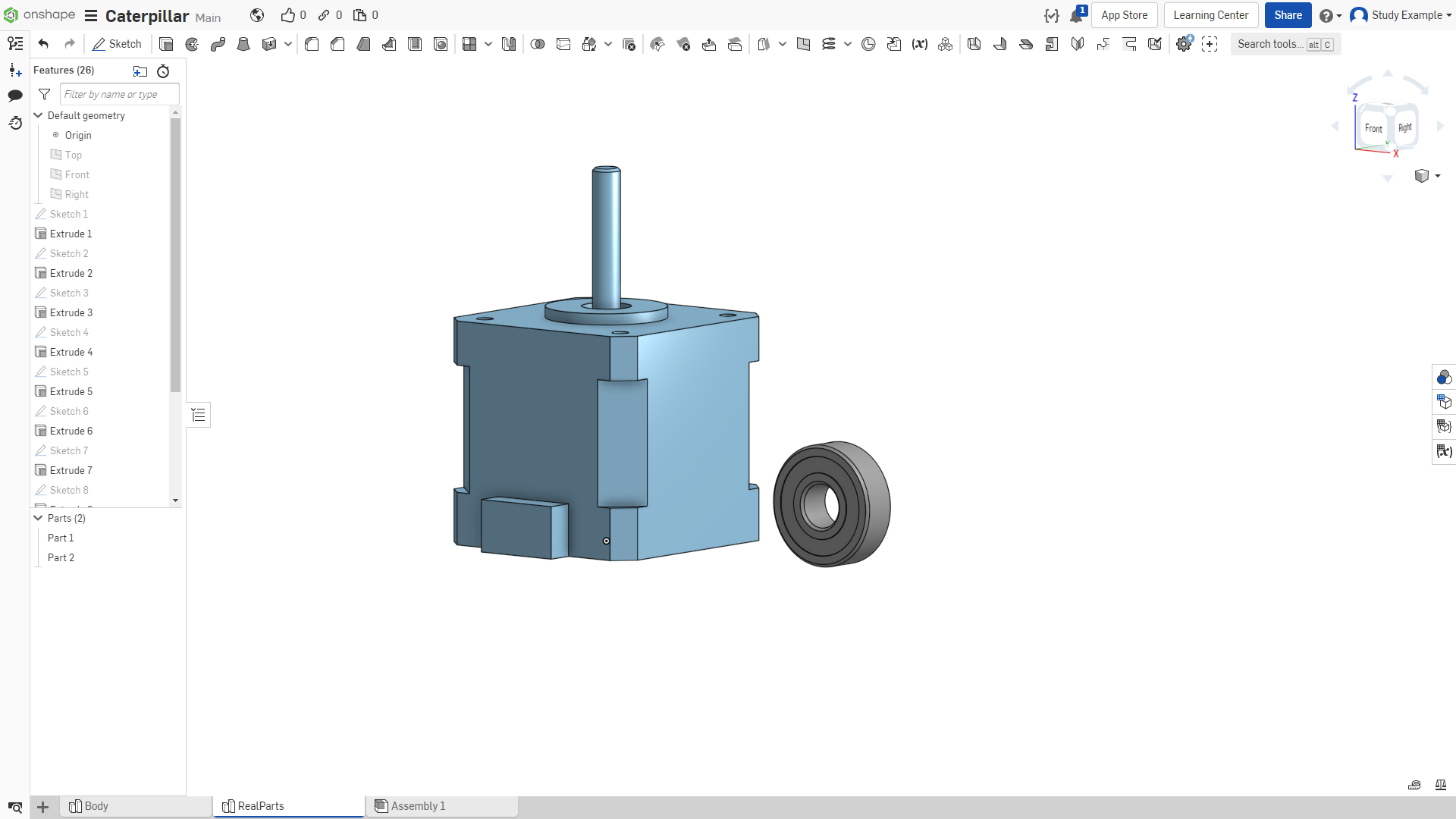

Получилось 2 детали.

Рисунок 7

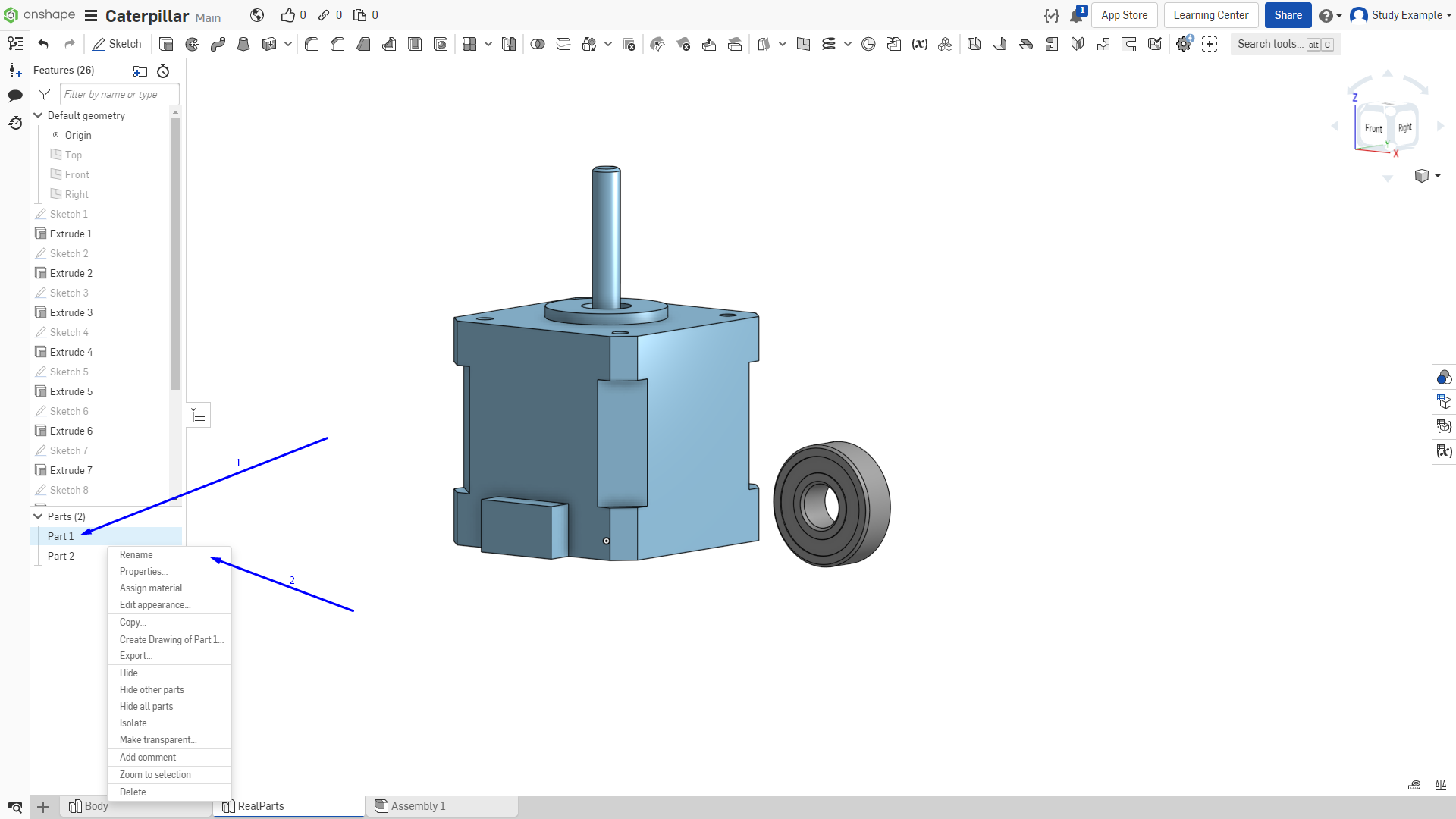

Теперь переименуем их.

1. Нажимаем ПКМ по детали в списке деталей.

2. Меняем имя и подтверждаем изменение клавишей Enter.

Рисунок 8

И задаем деталям соответствующие имена, как показано на картинке.

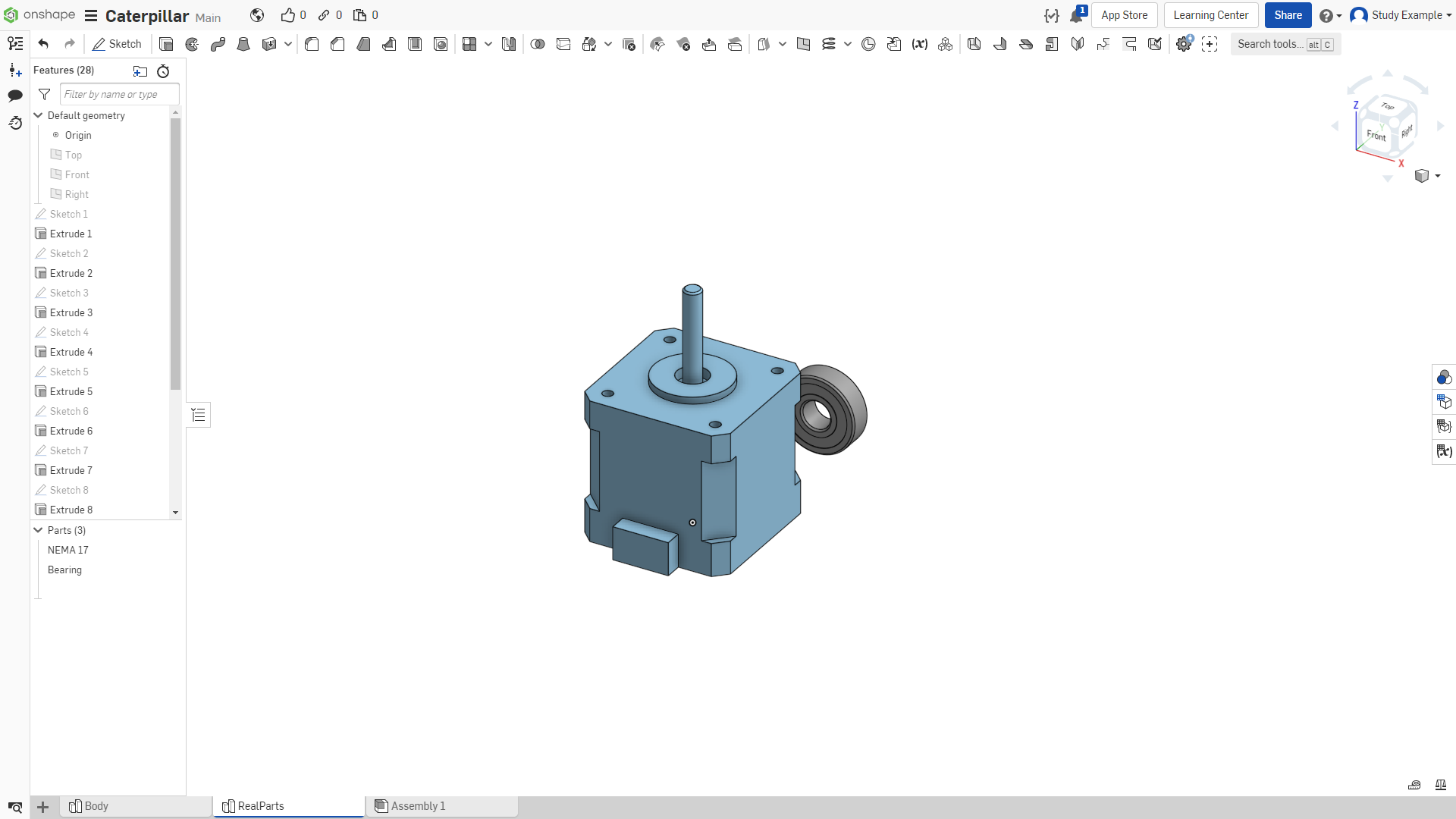

Рисунок 9

2. Создание втулки под М4

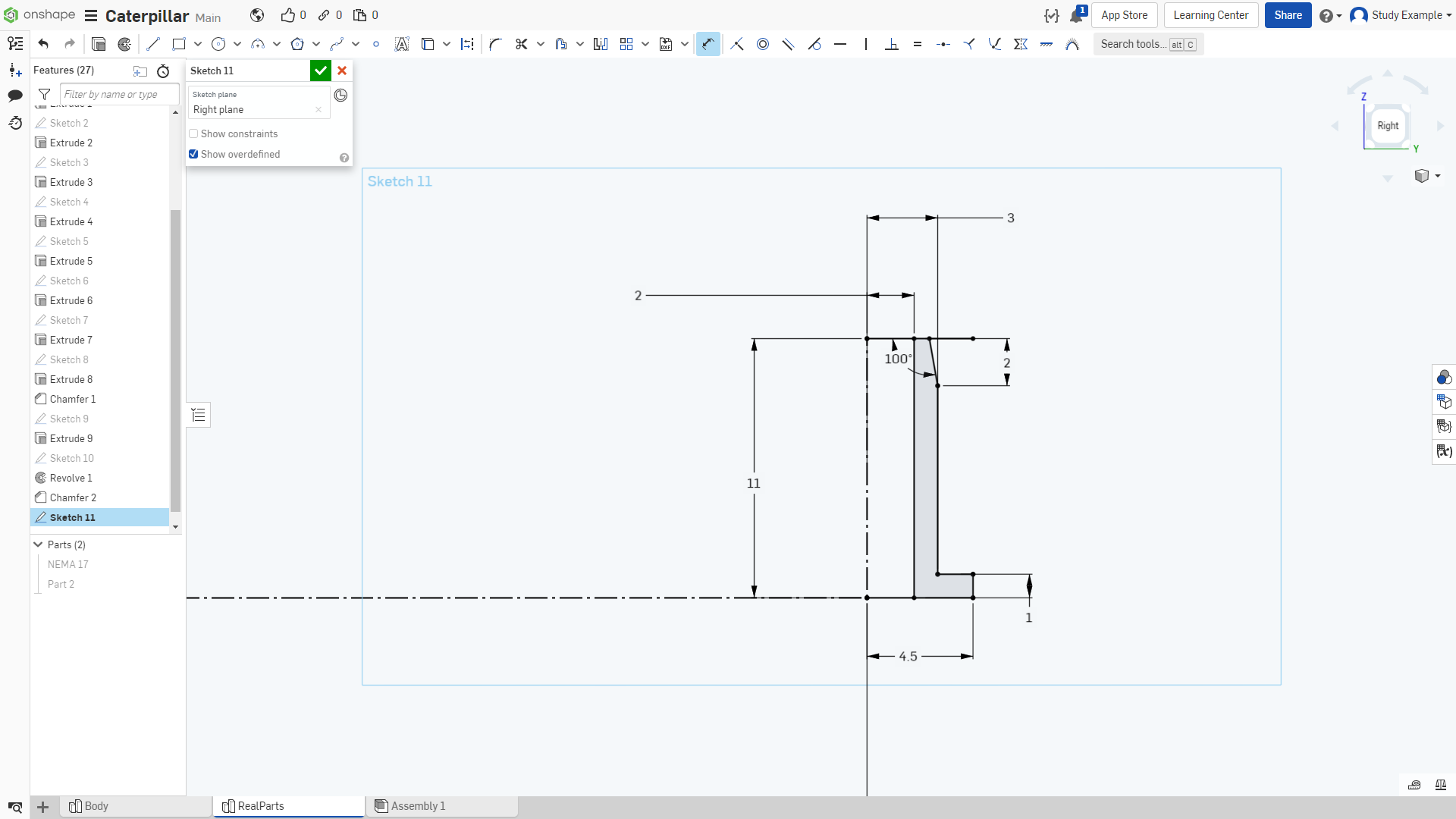

(в сборке будет плотно вставляться в корпус и держать на себе рычаги подвески) Аналогично подшипнику создаем эскиз на правой плоскости.

Рисунок 10

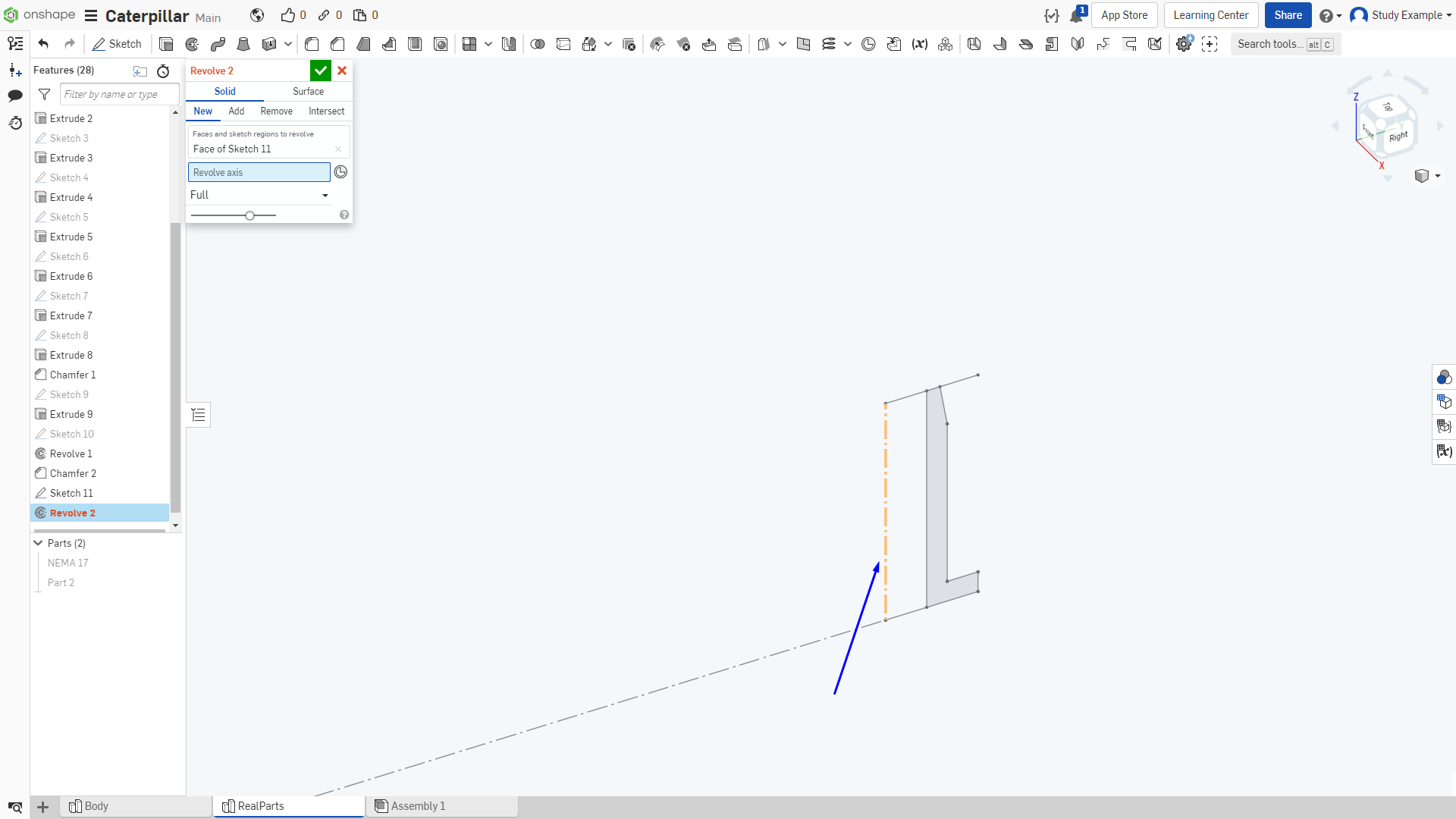

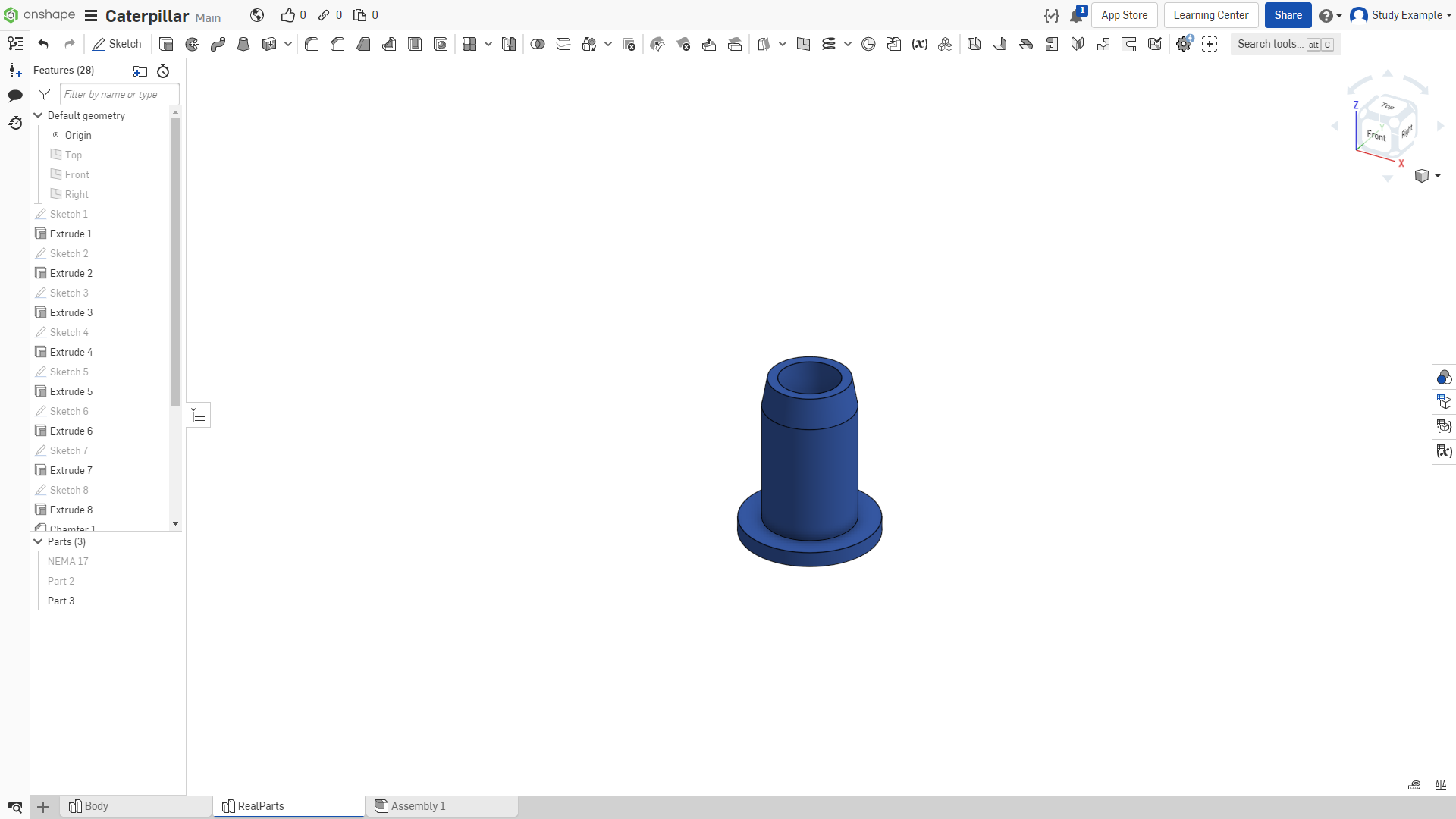

И так же выдавливаем его вращением вокруг выделенной оси.

Рисунок 11

Рисунок 12

Давайте поменяем цвет нашей детали.

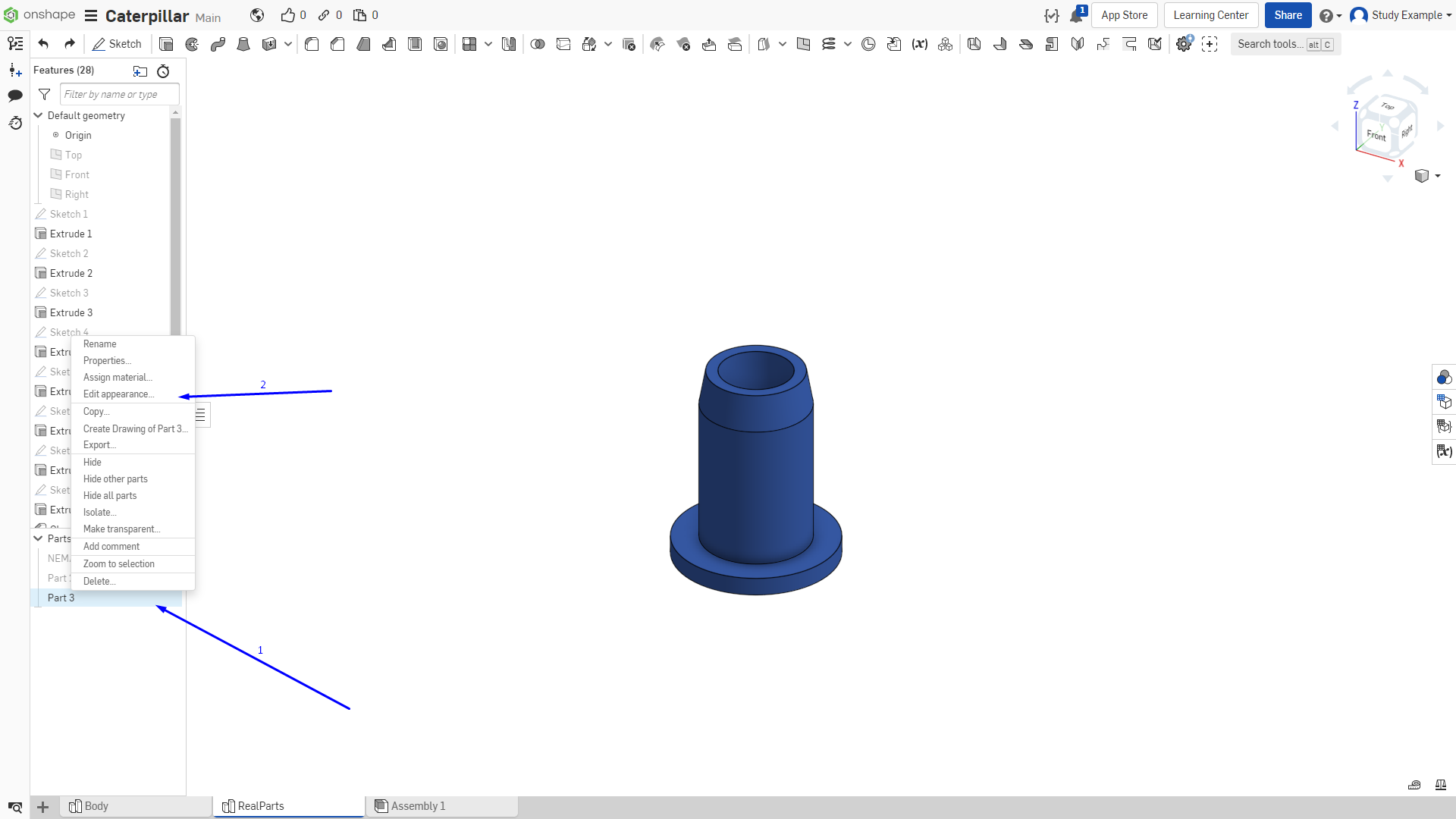

1. Нажимаем ПКМ по детали в списке деталей;

2. Выбираем пункт “Edit appearance”.

Рисунок 13

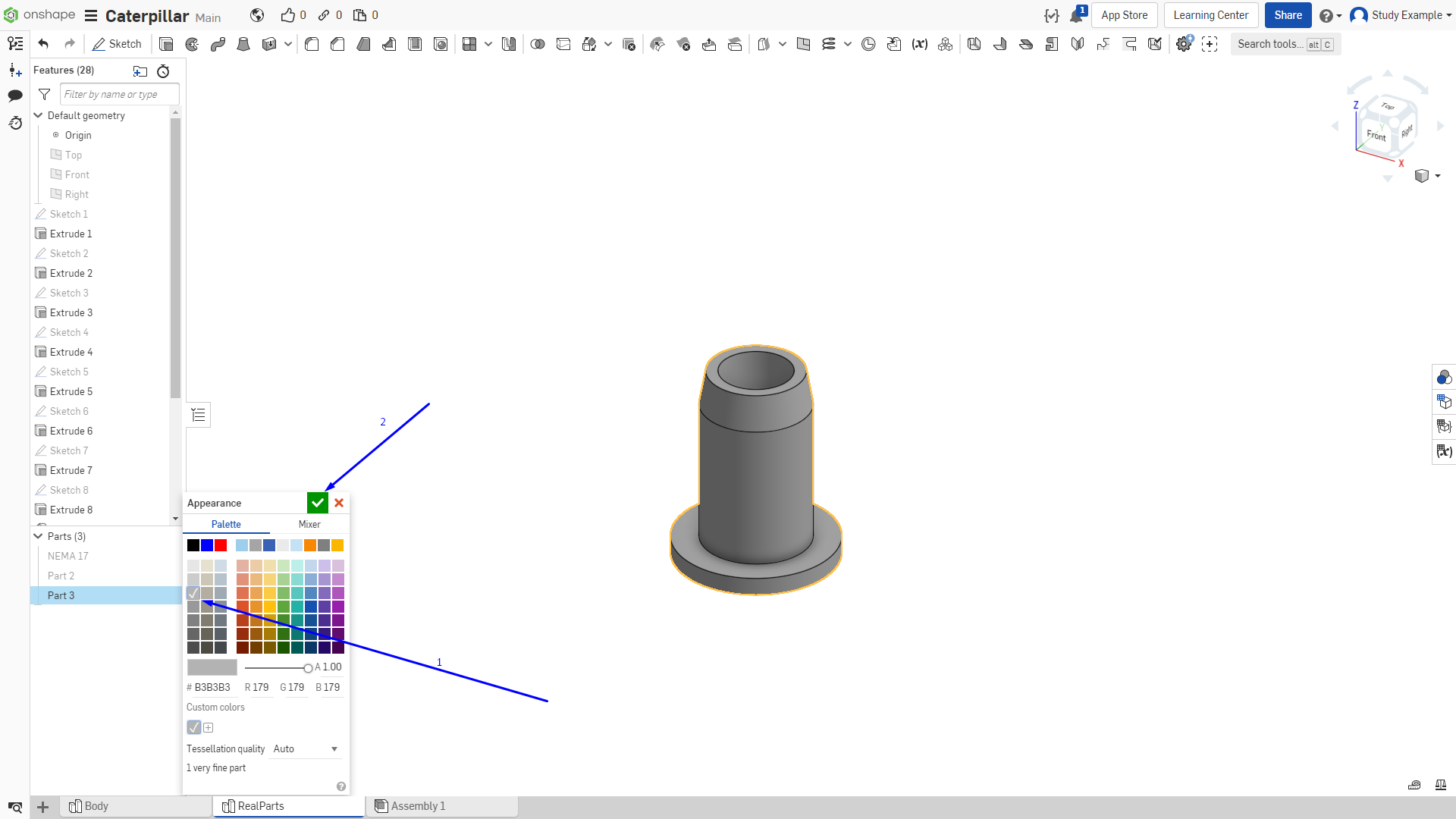

1. Выбираем нужный цвет;

2. Подтверждаем изменения.

Рисунок 14

Также меняем имя детали на “Bushing”.

Рисунок 15

Кстати, можно менять цвет не только целой модели, но и отдельных частей. Для этого с зажатым шифтом выделяем необходимые для замены цвета плоскости.

Рисунок 16

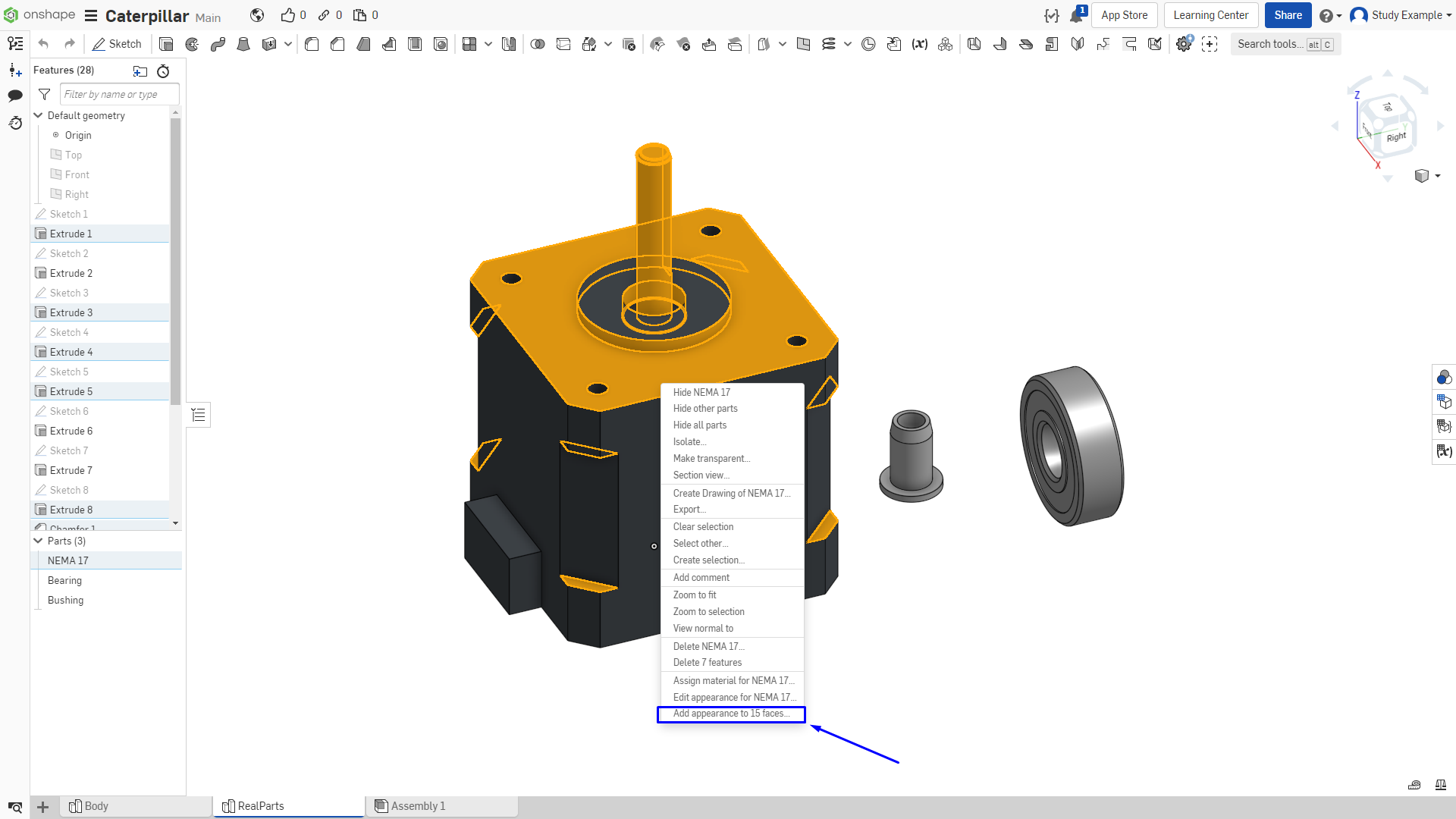

Далее нажимаем ПКМ рядом с моделью или на выделенной грани. И выбираем выделенный пункт.

Рисунок 17

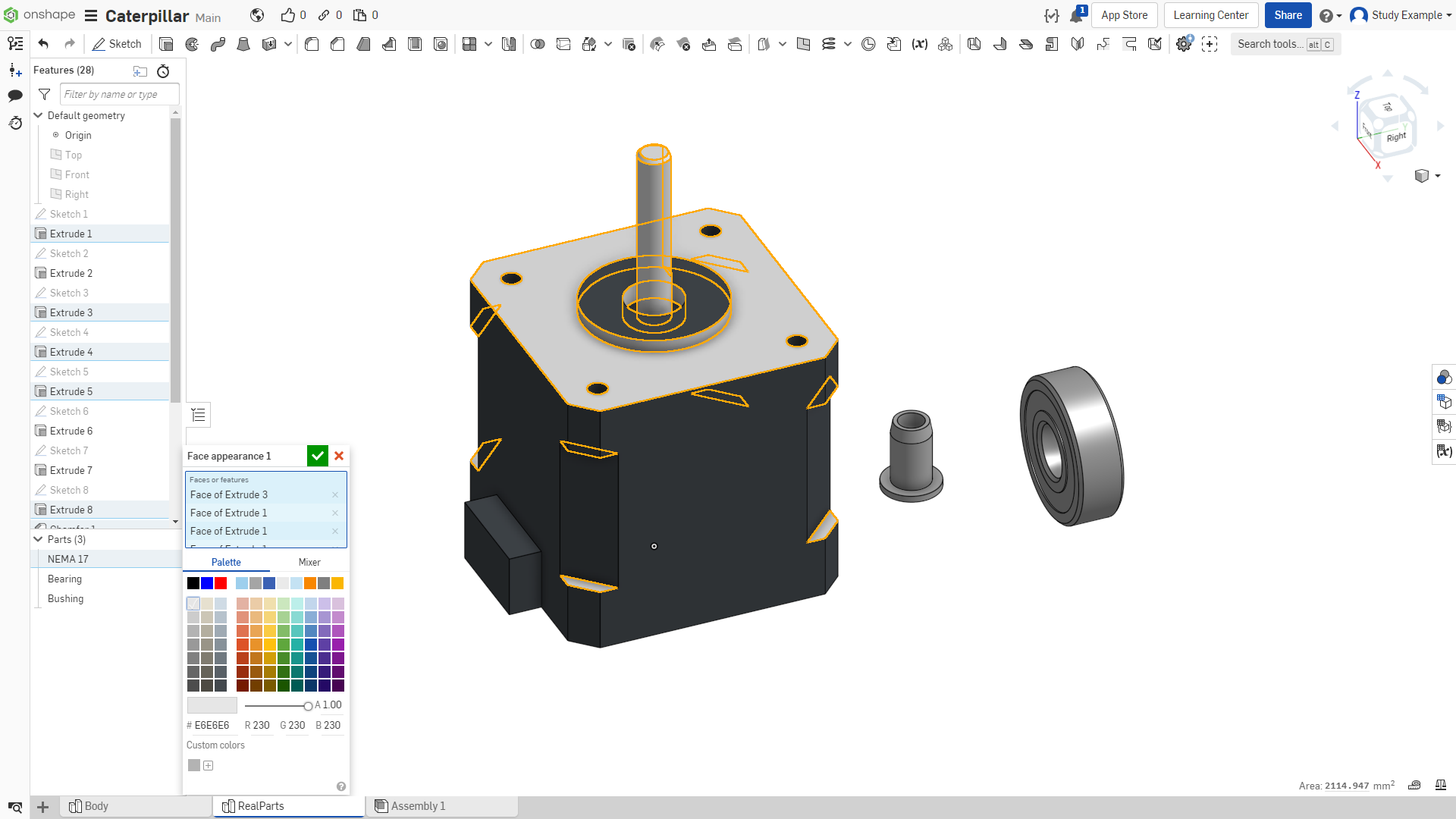

Аналогичным образом задаем цвет.

Рисунок 18

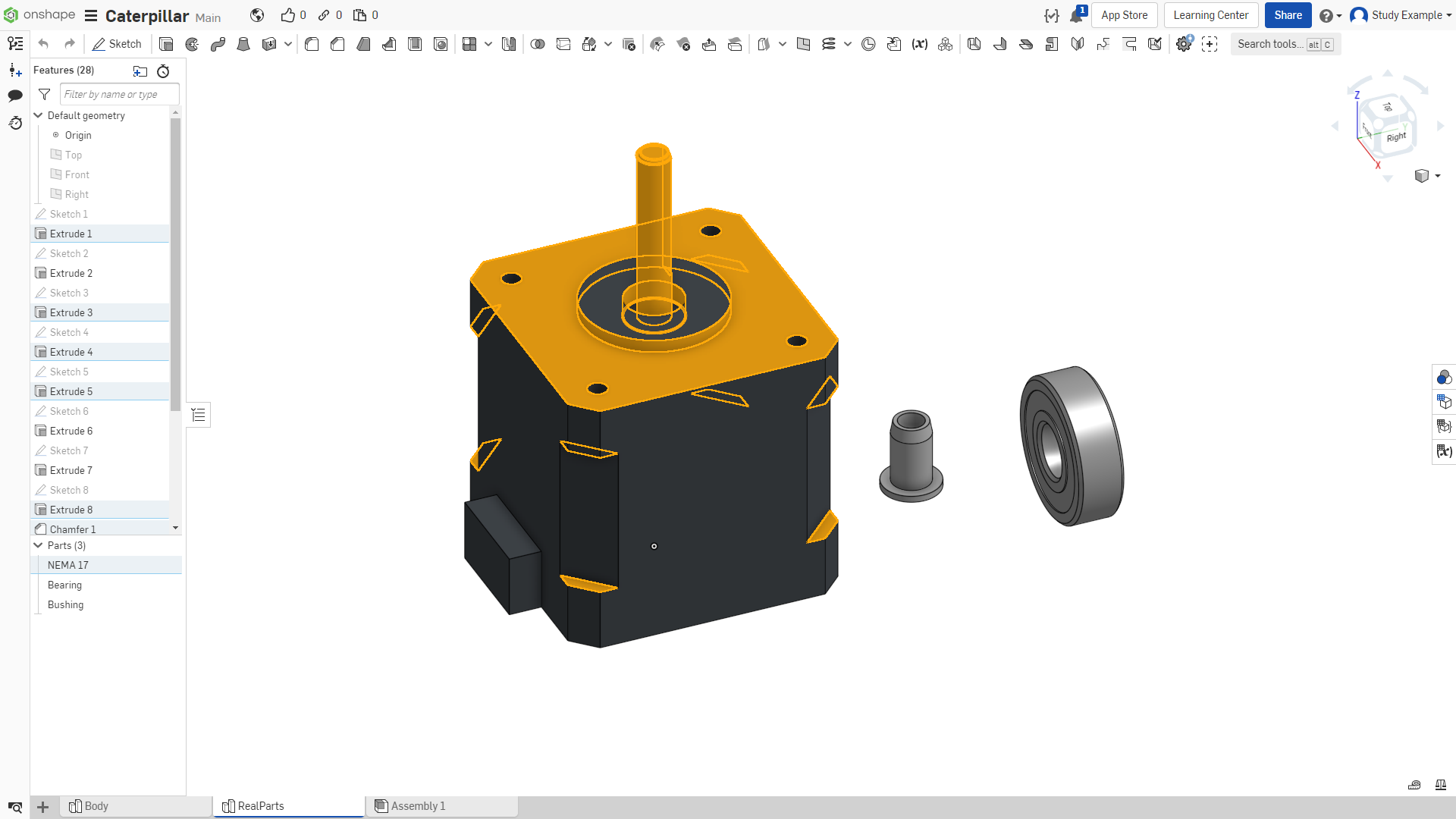

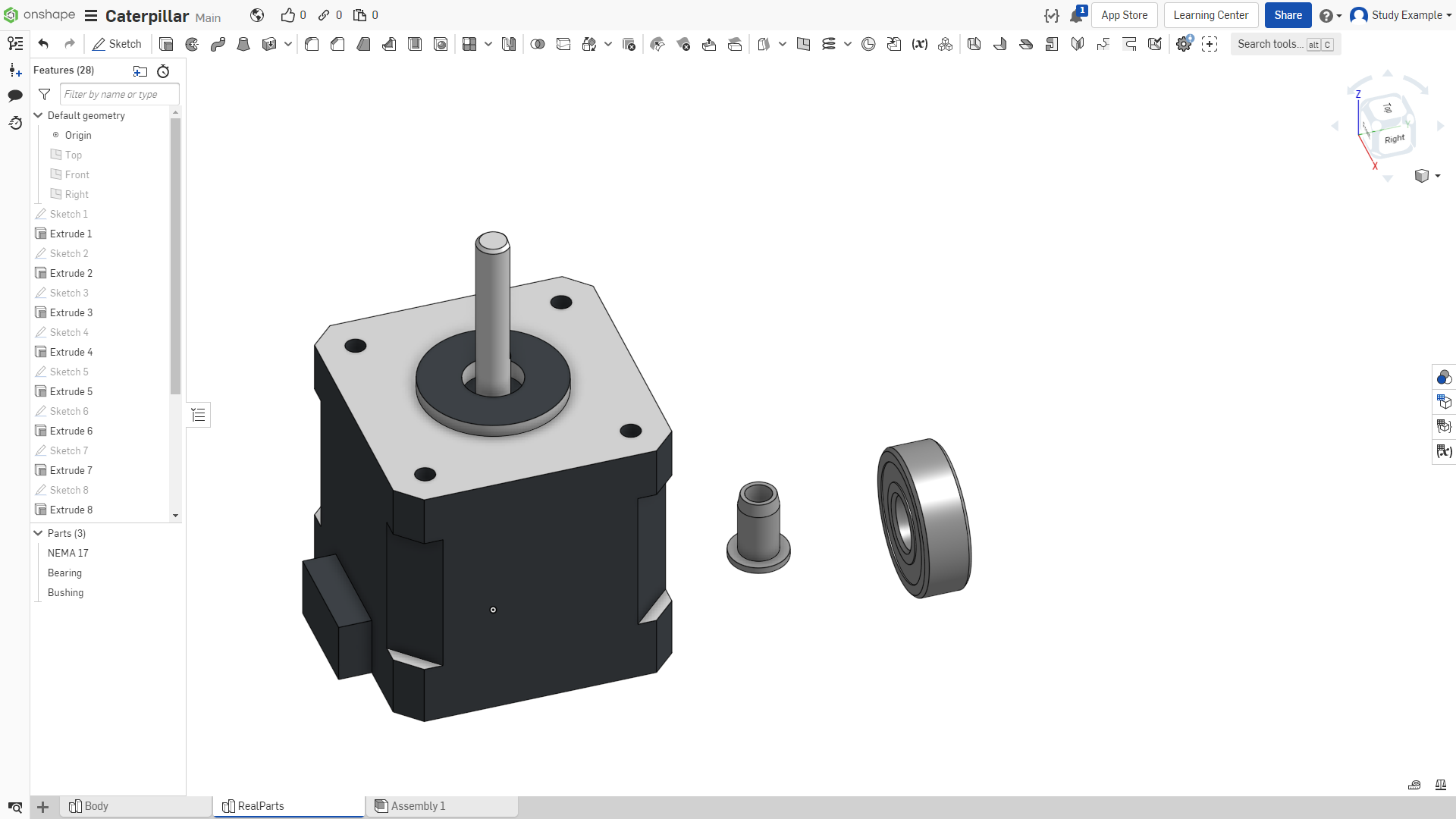

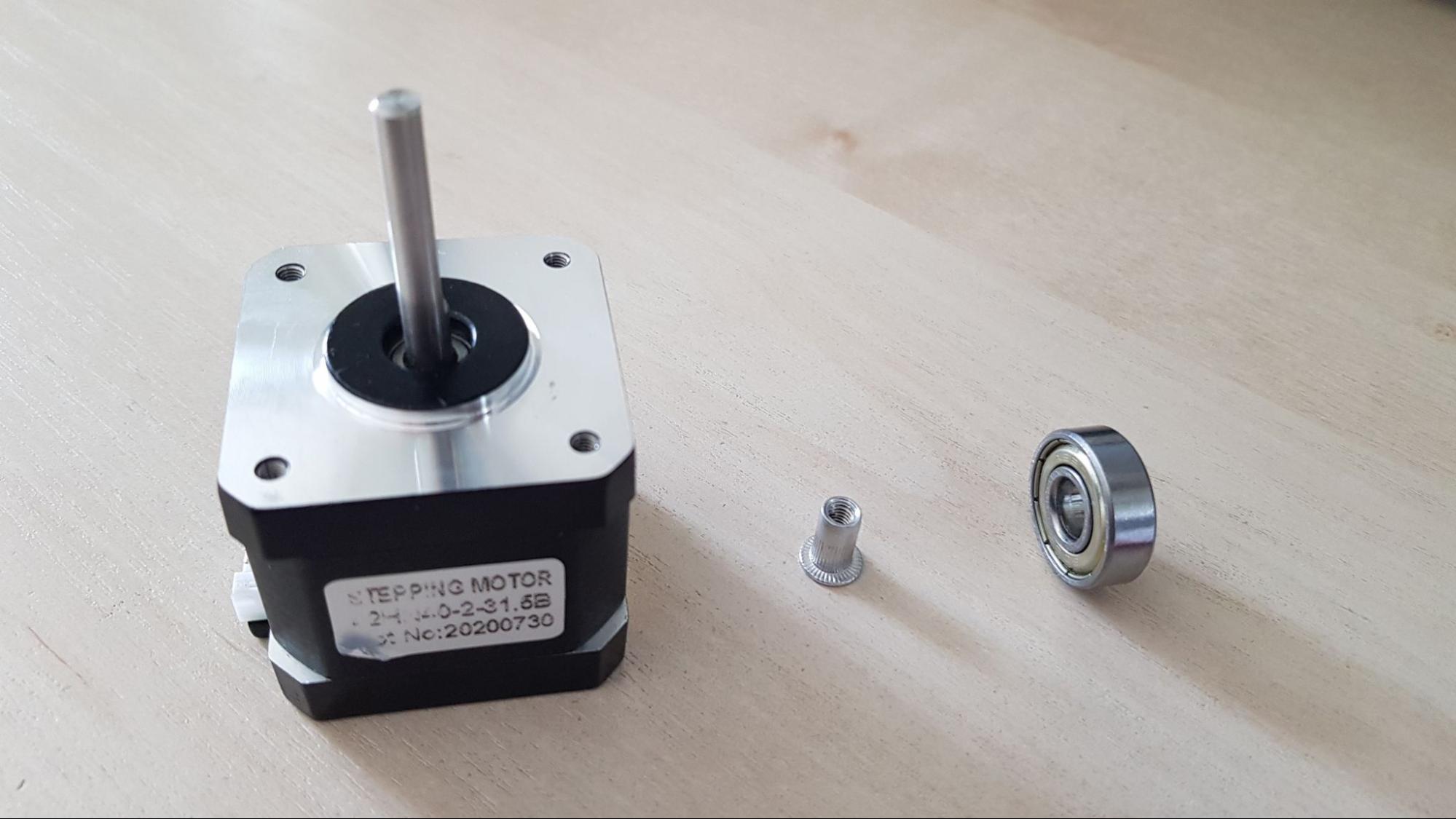

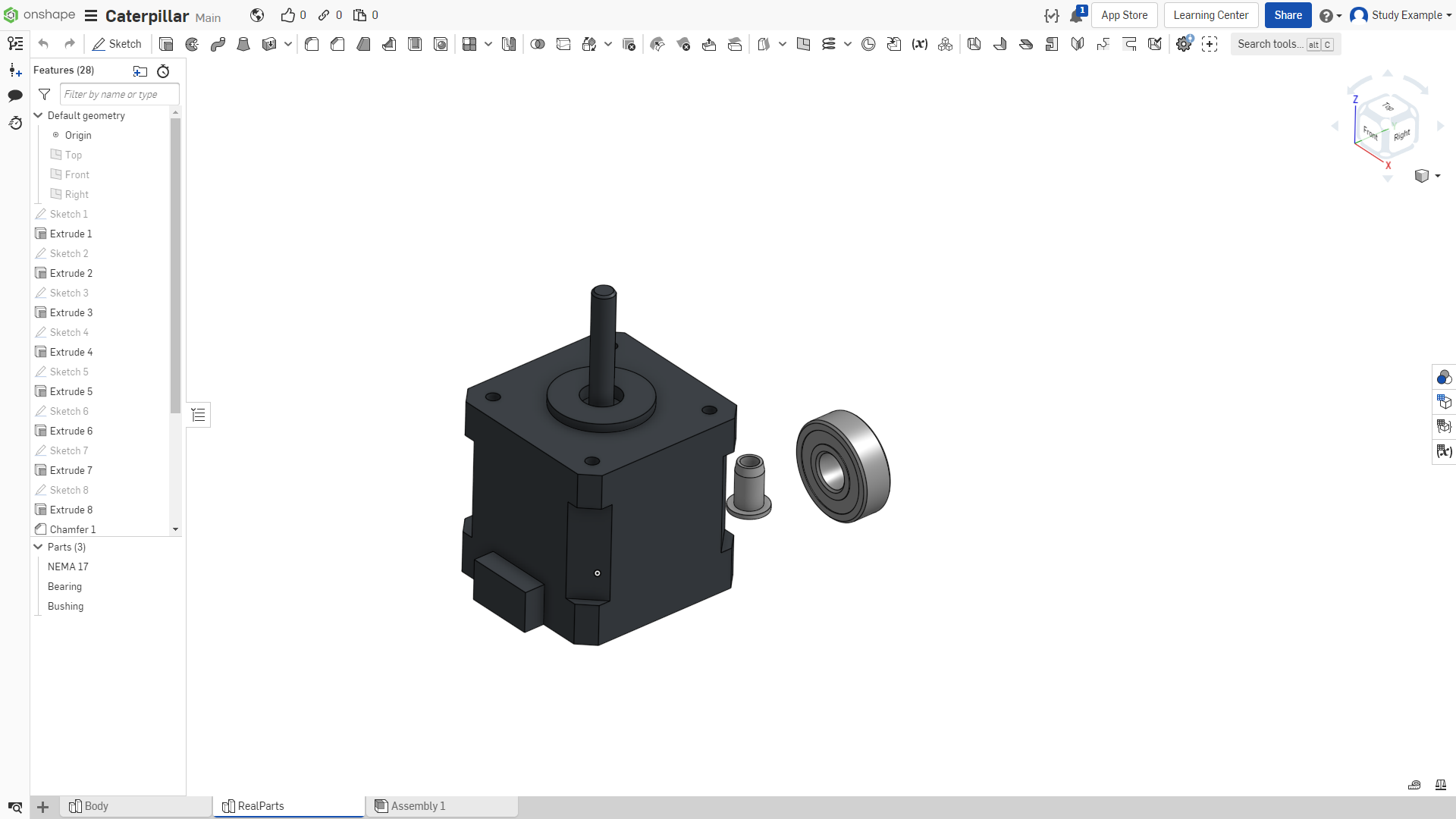

И в итоге получаем довольно схожее с реальными деталями.

Рисунок 19

Рисунок 20
