Лабораторная работа №7

Создание ведущего колеса

При разработке гусеничного движителя расчет траков (трак — это составная часть гусеницы) и ведущего колеса - зависимые процессы, и, зачастую, ведущее колесо рассчитывается под уже готовый трак. В данной работе мы не будем производить расчеты, а построим модели по уже рассчитанным эскизам. Однако, если вам будет интересно или в будущем возникнет потребность расчета, то более подобный процесс описан в книге.

Первым делом создадим плоскость на расстоянии 2 мм от стенки корпуса. Выбираем инструмент «плоскость». Выбираем плоскость, на основе которой будет создана новая плоскость. Задаем расстояние – 2 мм. Иллюстрация на рисунке 1.

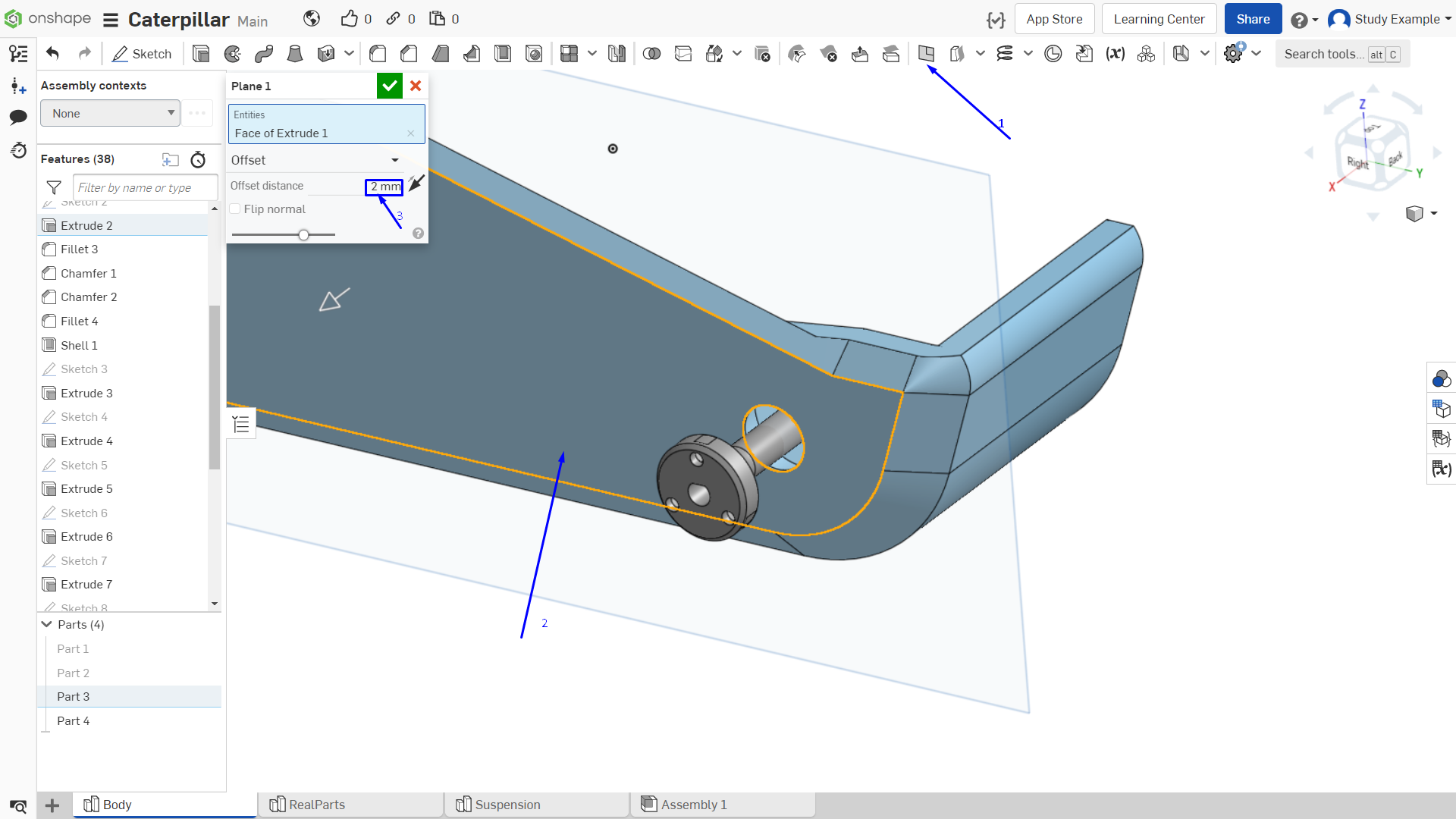

Рисунок 1 - Создание плоскости на расстоянии 2 мм

Для удобства муфта была скрыта из видимости. Создаем вспомогательную геометрию-окружность с центром в центральной точке отверстия (воспользуйтесь проецированием) и вертикальный отрезок, соединяющий окружность с ее центром, как показано на рисунке 2.

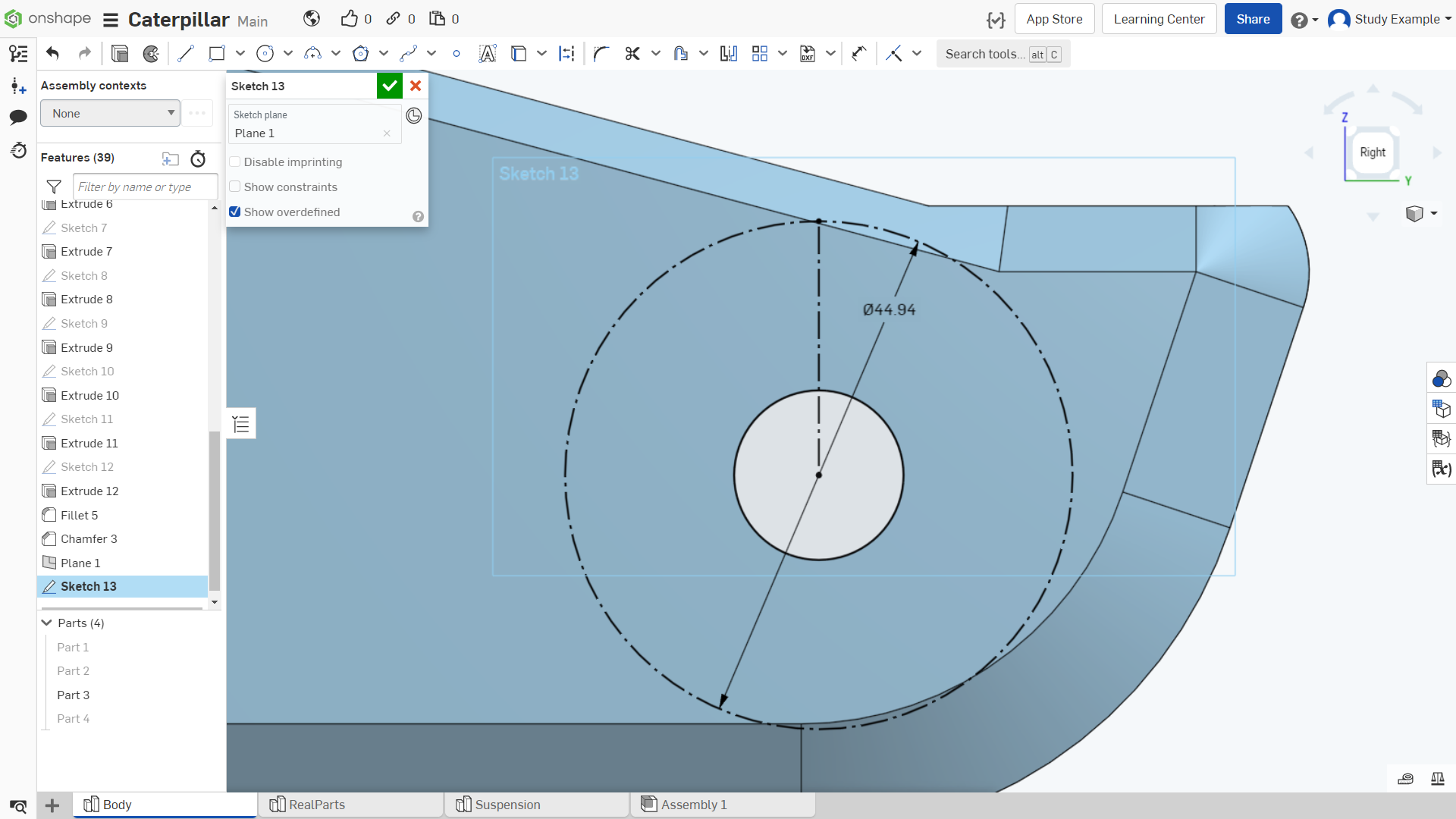

Рисунок 2 - Создание вспомогательной окружности

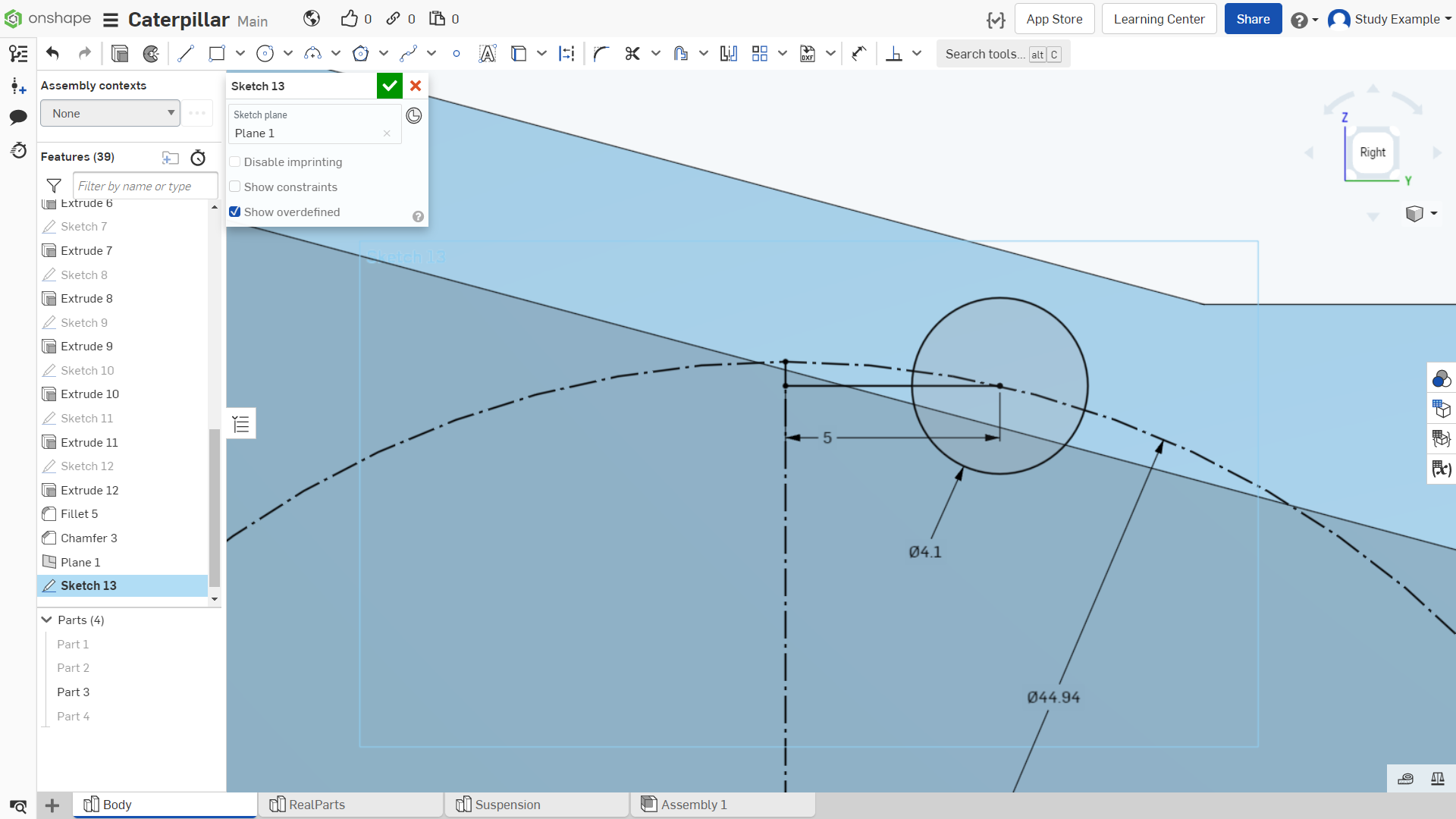

Далее создадим отрезок, перпендикулярный радиусу, длиной 5 мм. В точке пересечения отрезка и окружности создадим новую окружность, как показано на рисунке 3.

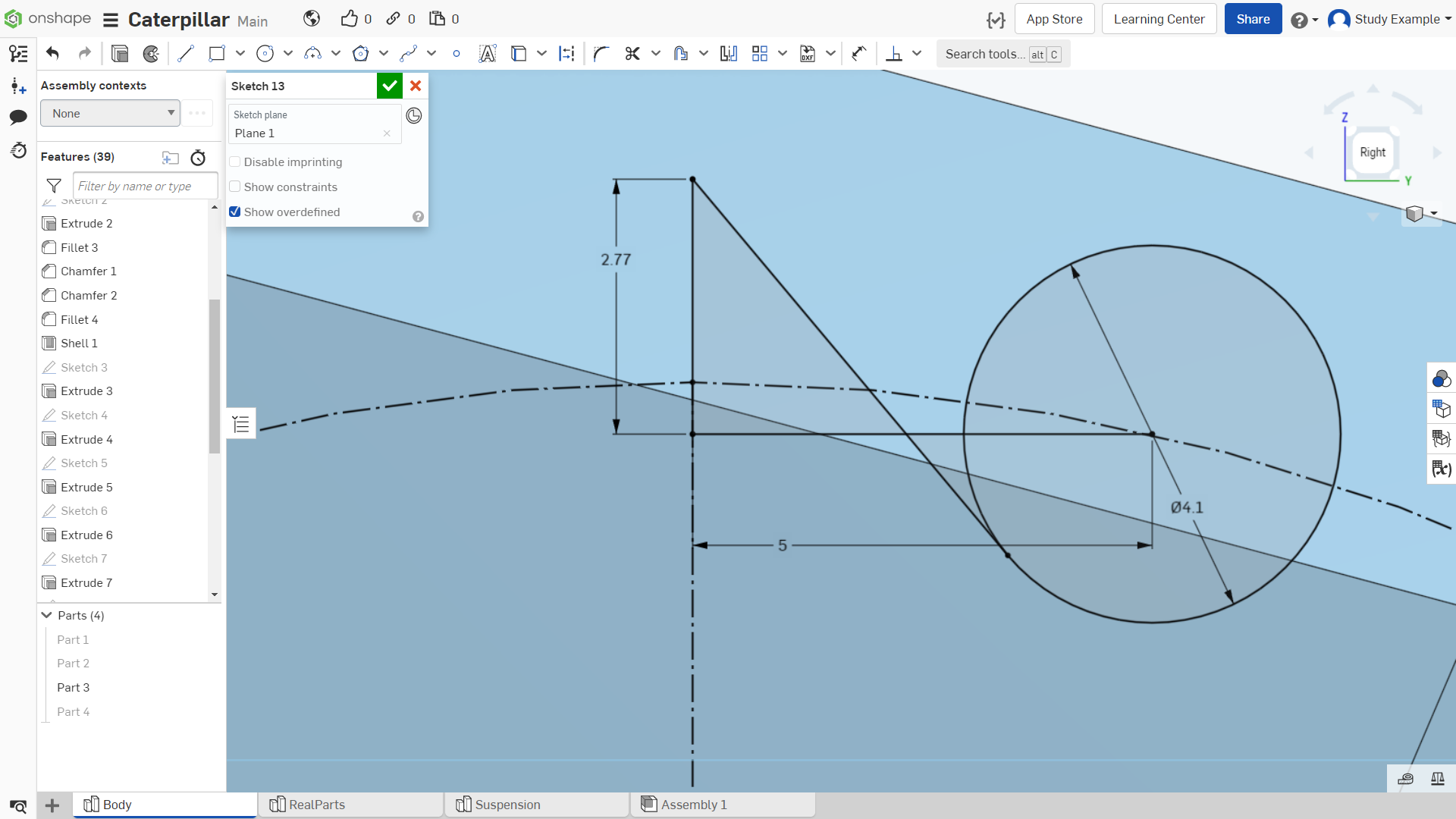

Далее продлим отрезок от точки пересечения радиуса и перпендикулярного ему отрезка на 2.77 мм, как показано на рисунке 4. Соединим конец этого отрезка с касательной к малой окружности, как показано на рисунке 4.

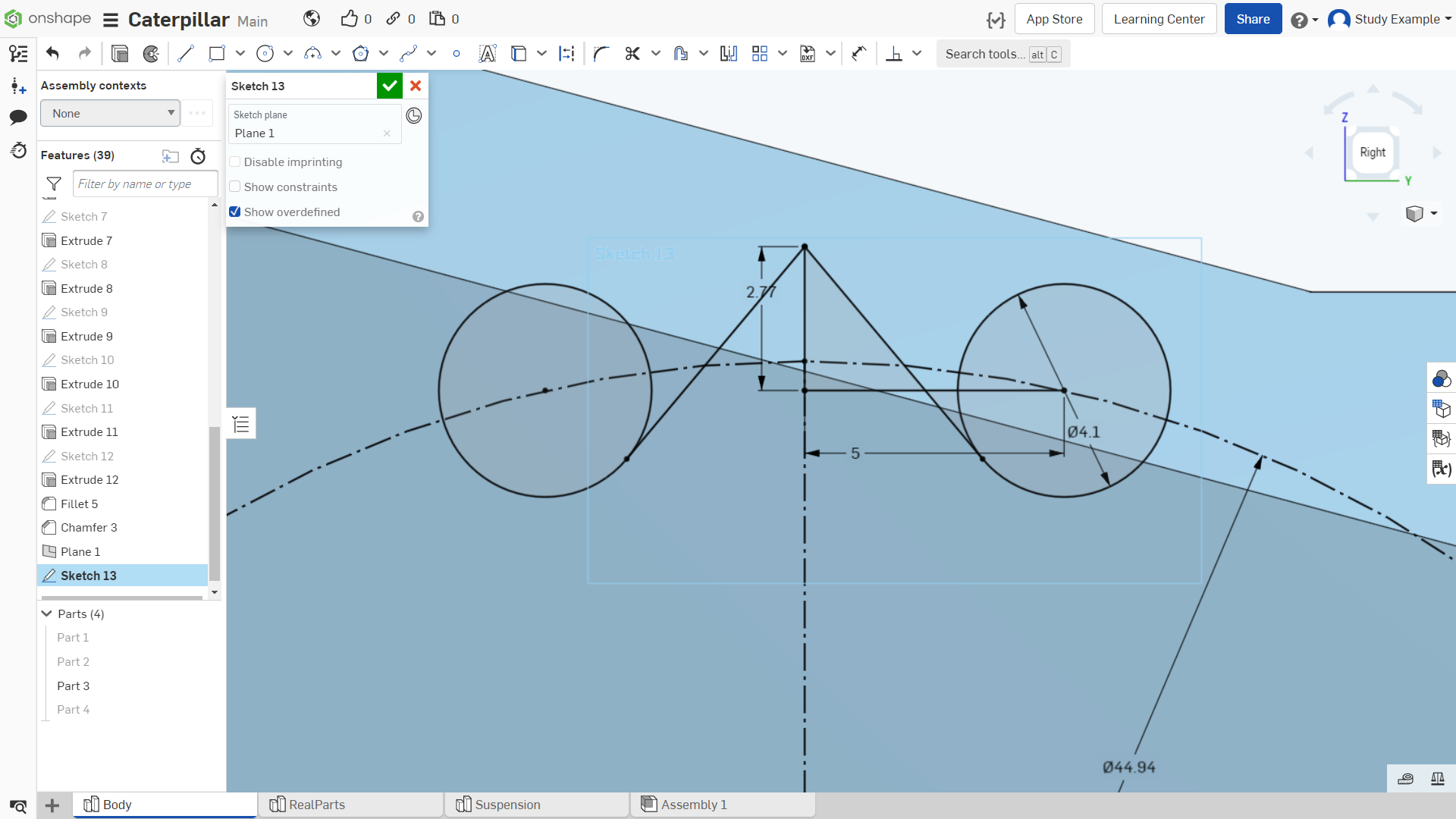

Отразим построенную фигуру относительно радиуса, как показано на рисунке 5.

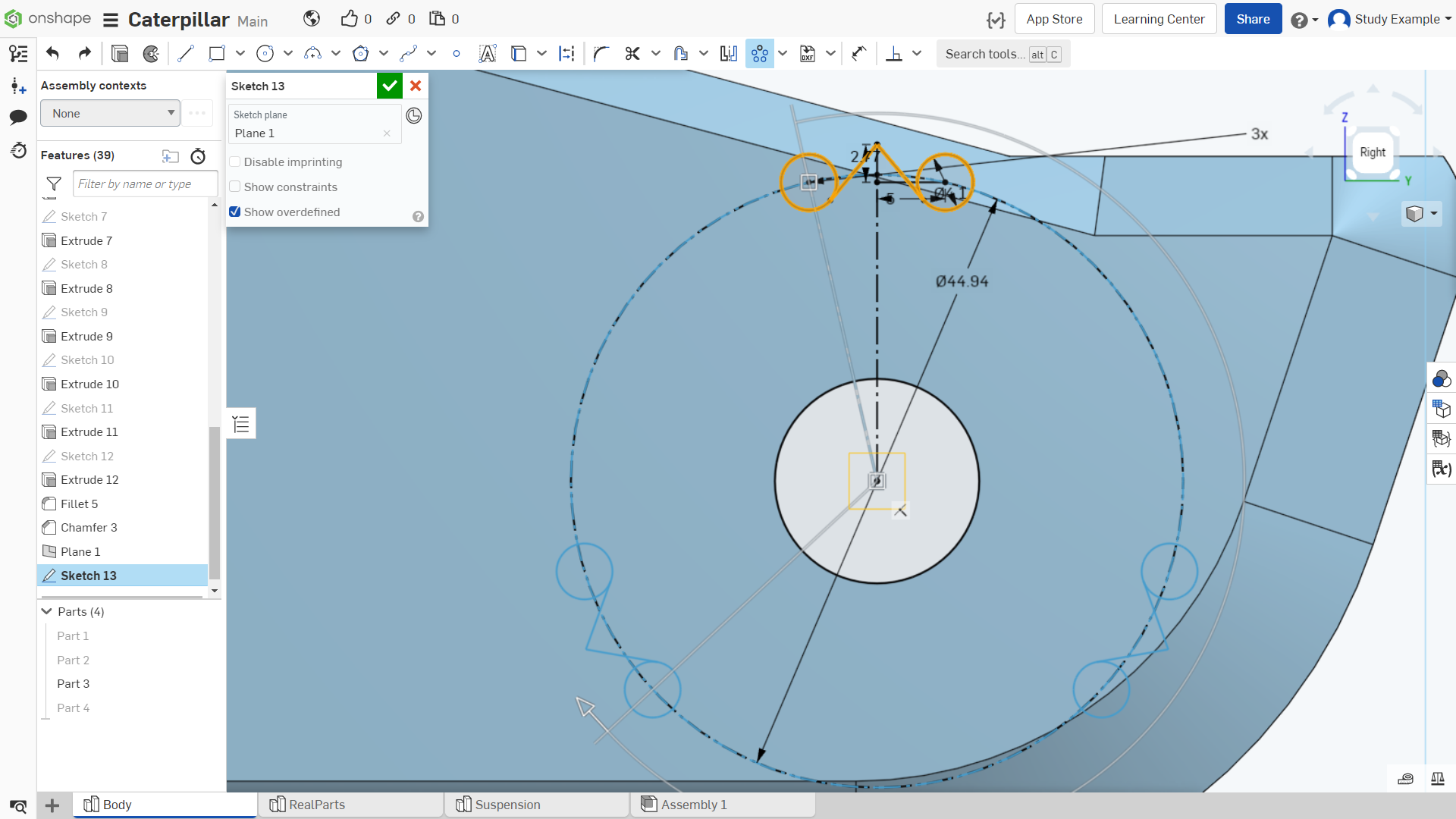

Далее необходимо размножить данную фигуру по всему радиусу. Для этого создаем круговой массив с центром в центральной точке большой окружности, как показано на рисунке 6. Задаем количество элементов – 14, как показано на рисунке 7.

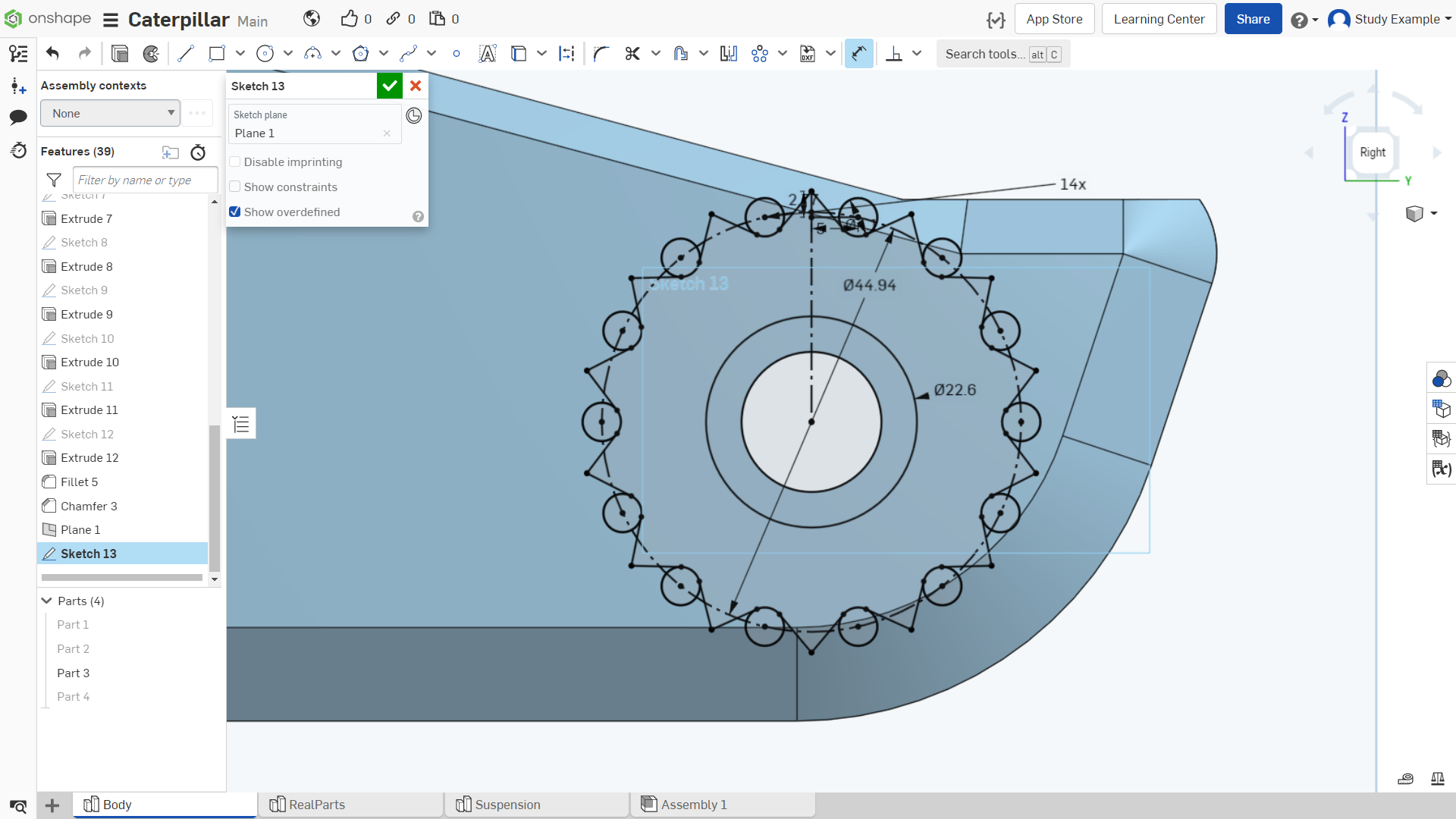

Далее необходимо в центре большой окружности создать новую окружность диаметром 22.6 мм, как показано на рисунке 8.

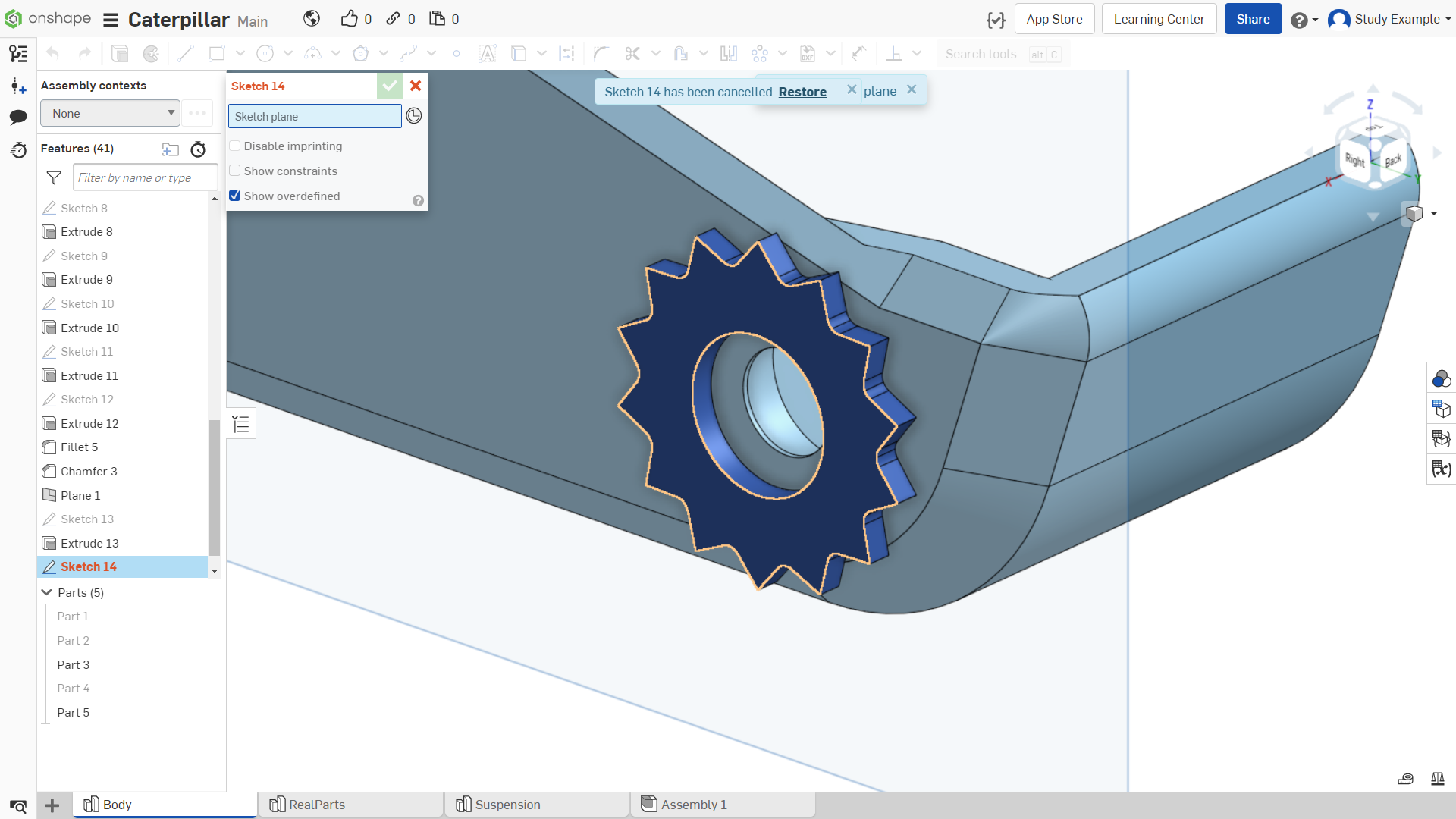

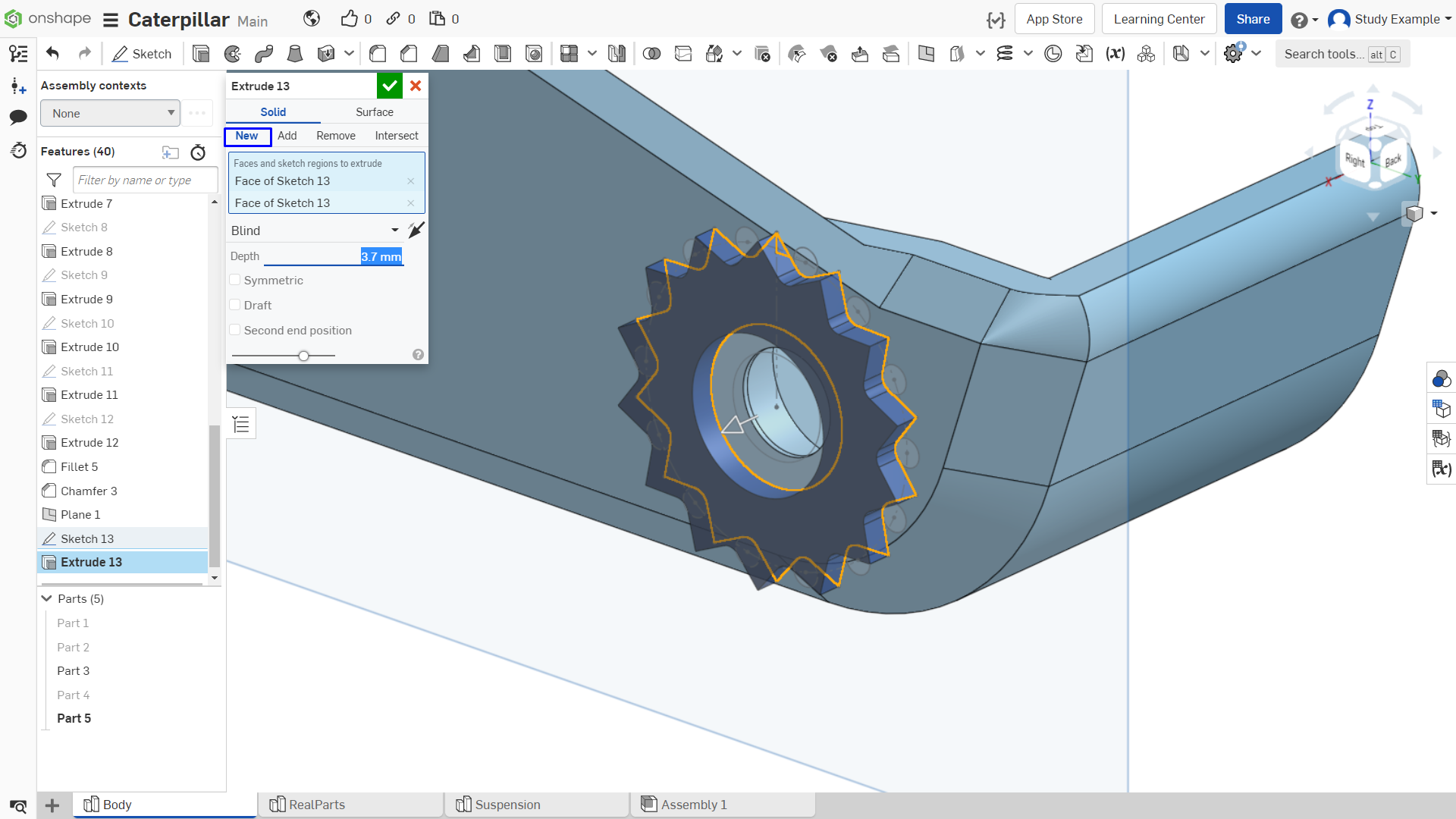

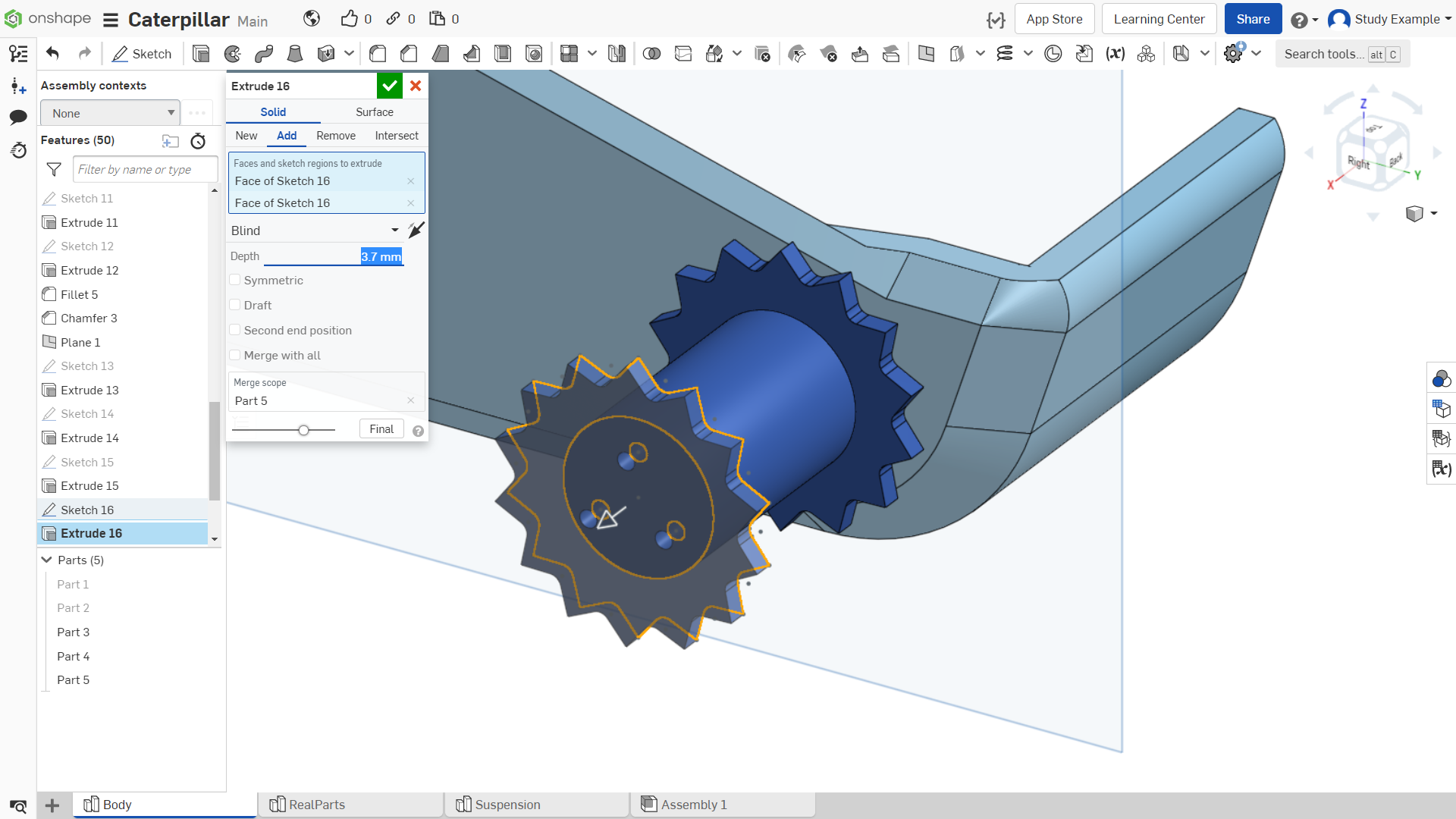

Выдавливаем получившуюся фигуру на 3.7 мм, как показано на рисунке 9 – 10.

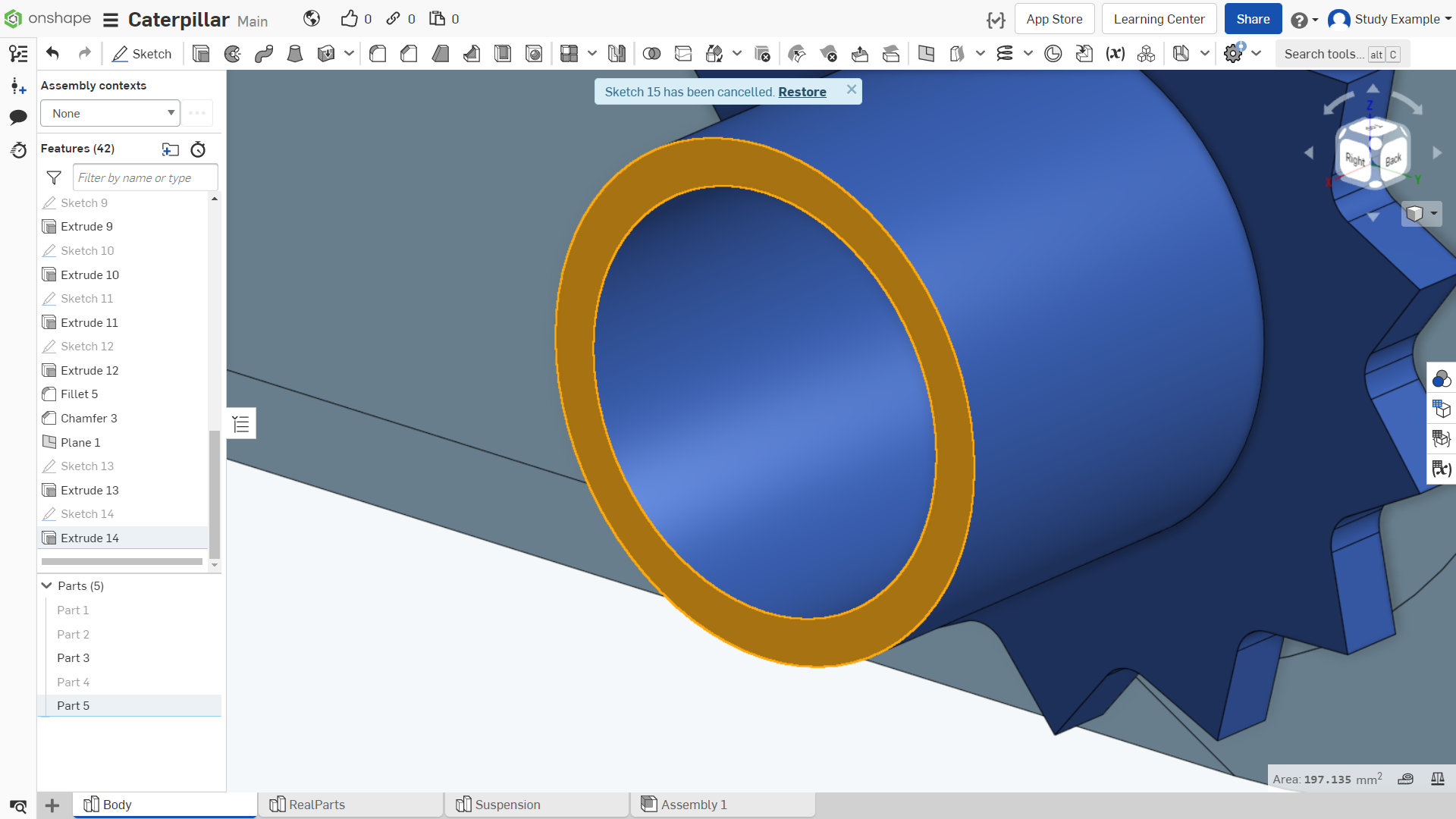

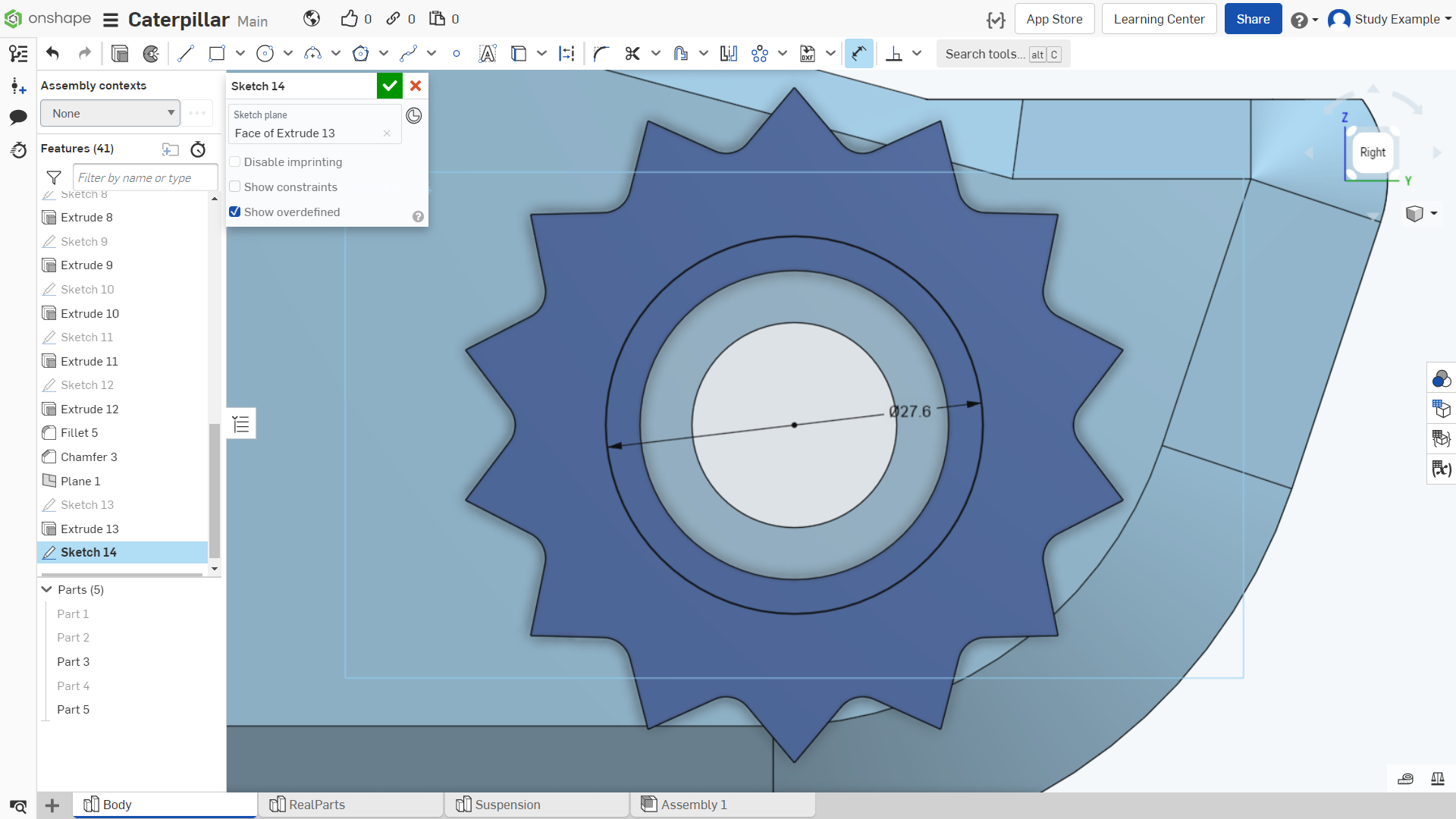

Создаем новый эскиз в центре все той же окружности диаметром 27.6 мм, как показано на рисунке 11.

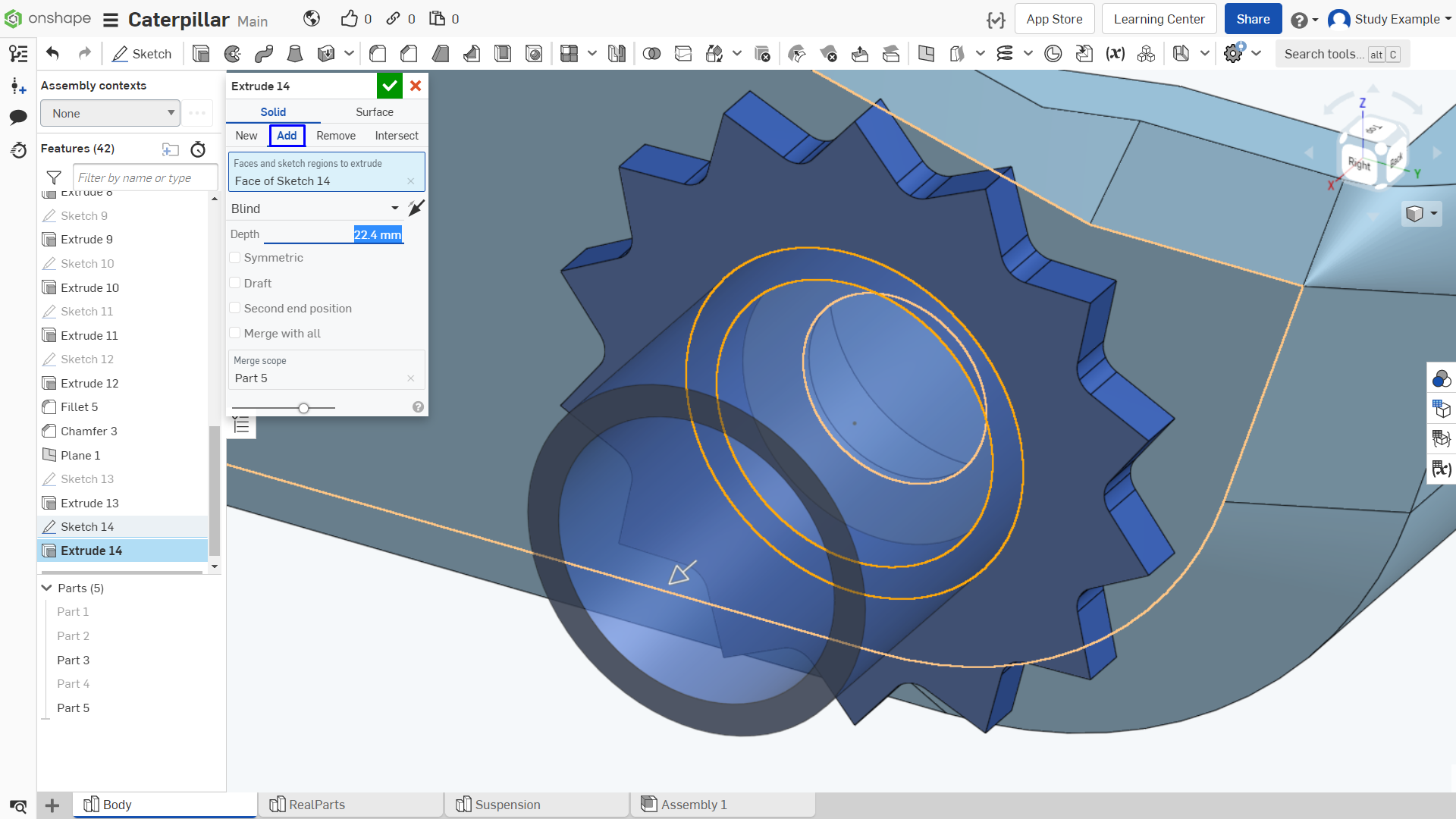

Далее выдавливаем фигуру на 22.4 мм, как показано на рисунке 12.

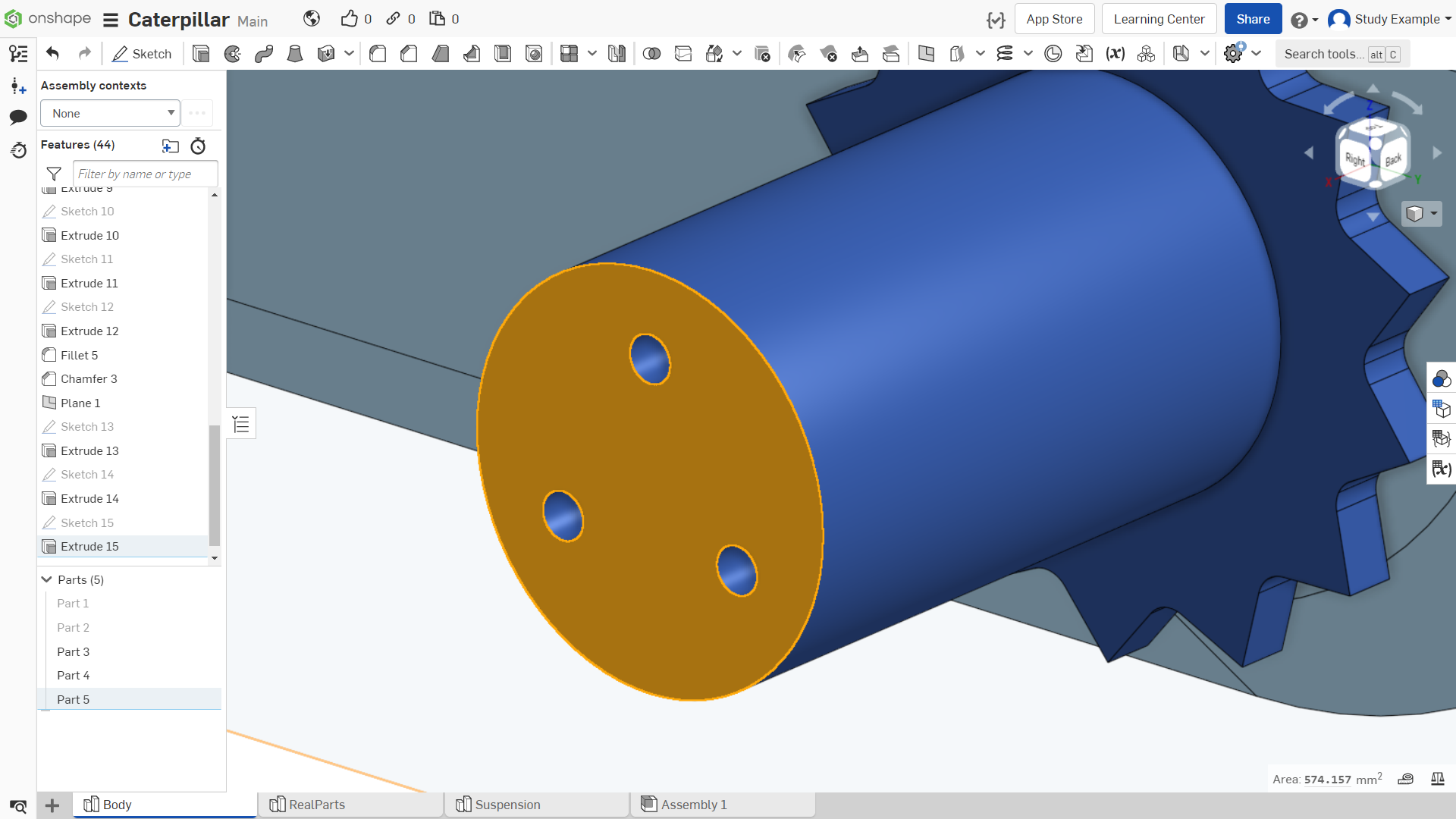

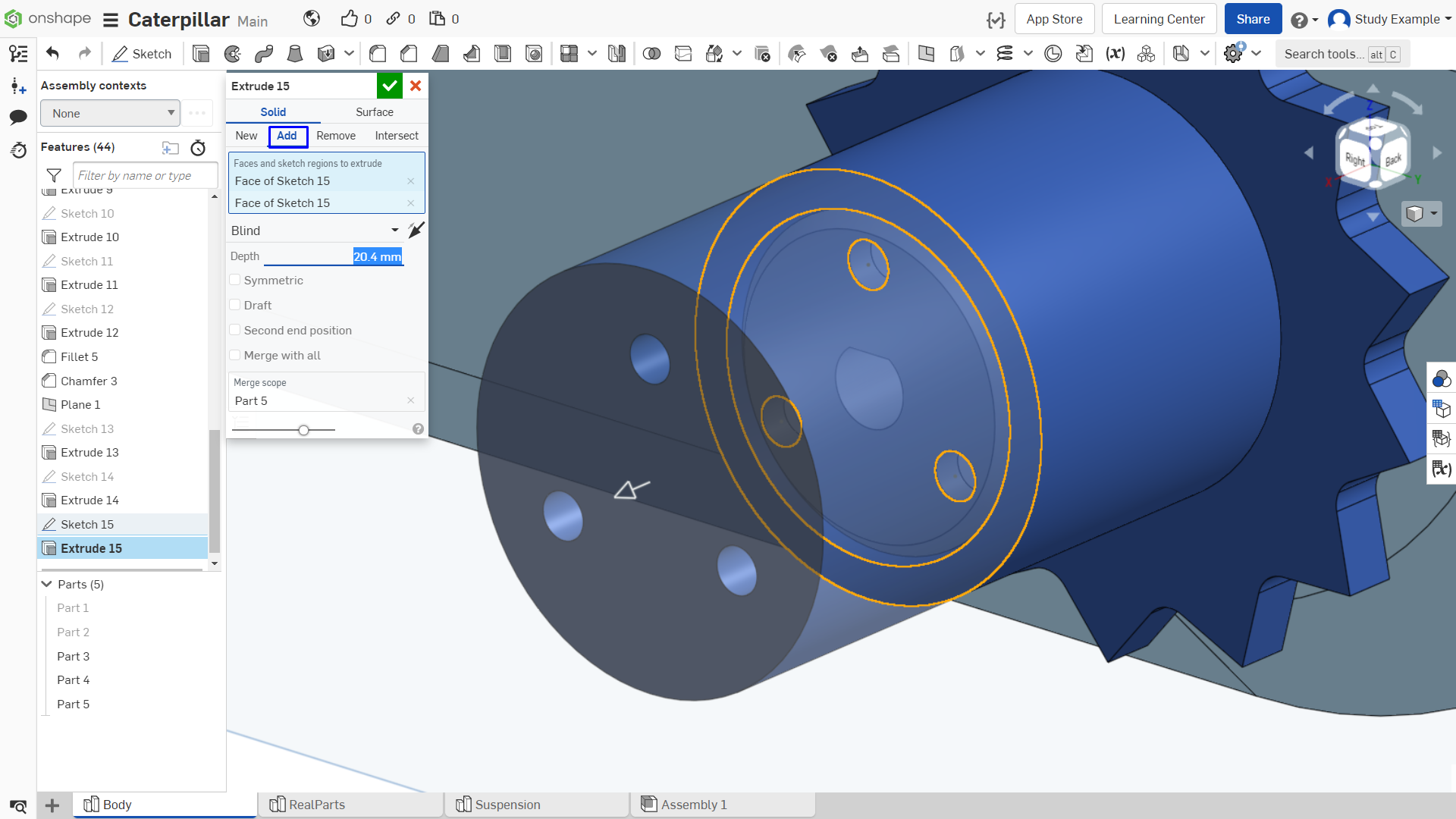

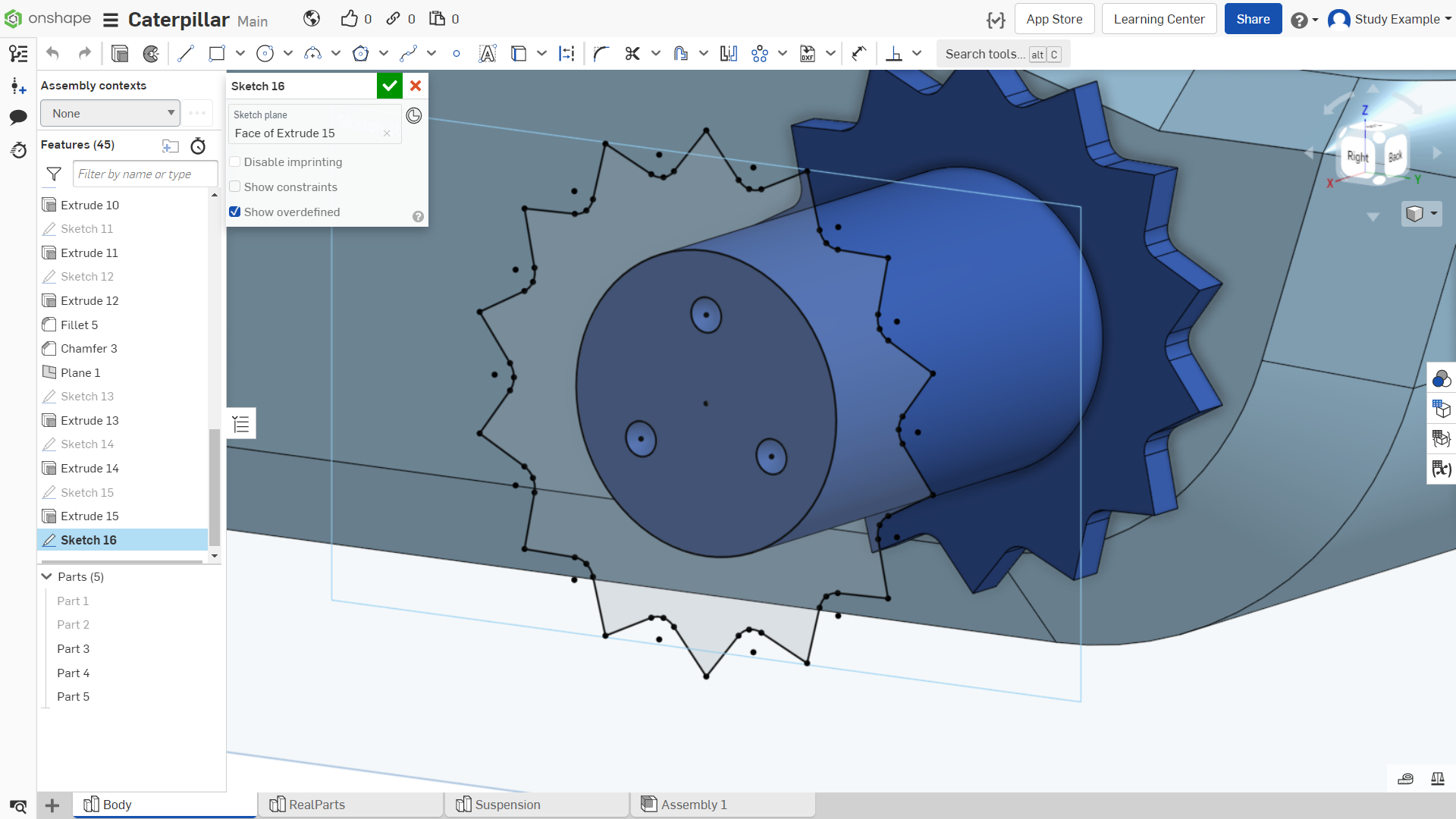

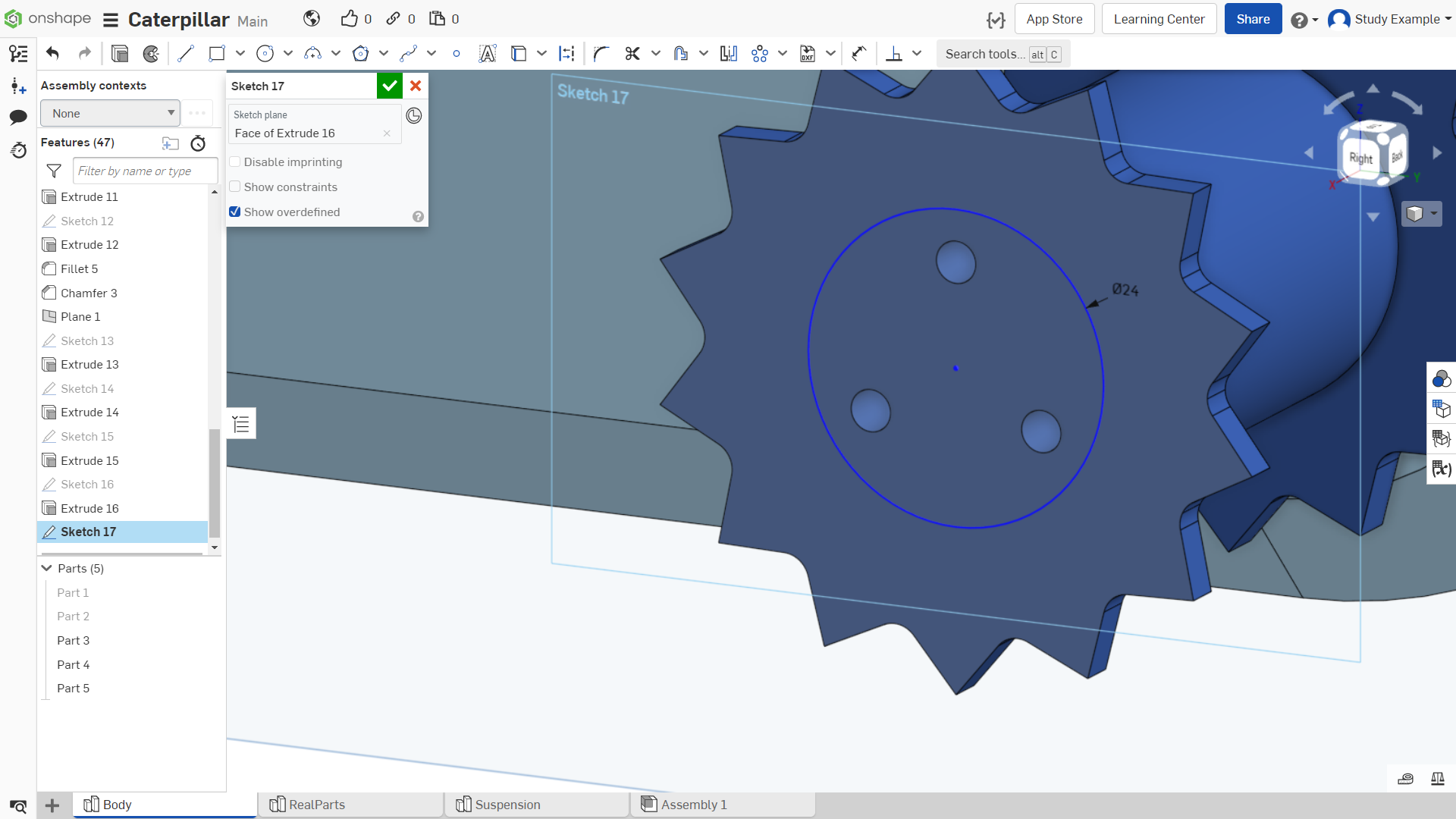

Создаем новый эскиз на выделенной плоскости. Нам необходимо перенести отверстия с муфты на этот эскиз. Для этого была восстановлена видимость муфты и, с помощью инструмента проекции, спроецированы все 3 отверстия. Далее будет виден выдавливаемый эскиз. Иллюстрация на рисунке 13-14.
