Лабораторная работа №4

В данной работе создадим детали подвески. Для этого создаем новую “Part Studio” с именем “Suspension”. В этой вкладке будет все, что касается подвески: рычаги подвески, колеса, система натяжения гусеницы и траки для гусеницы.

1. Рычаг подвески

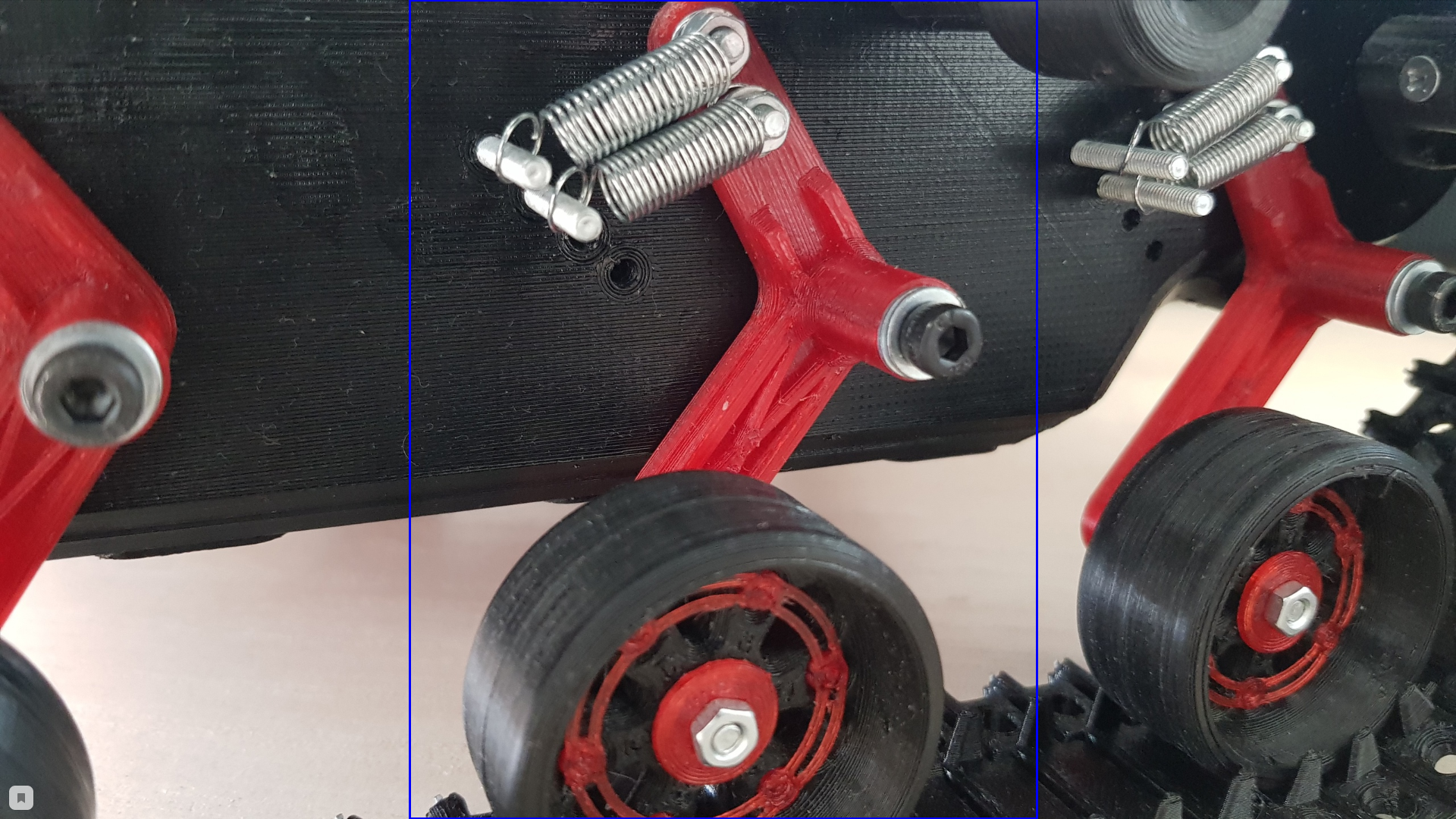

Этот элемент будет отвечать за амортизацию модели, а так же будет выступать в роли оси для катков.

Рисунок 1

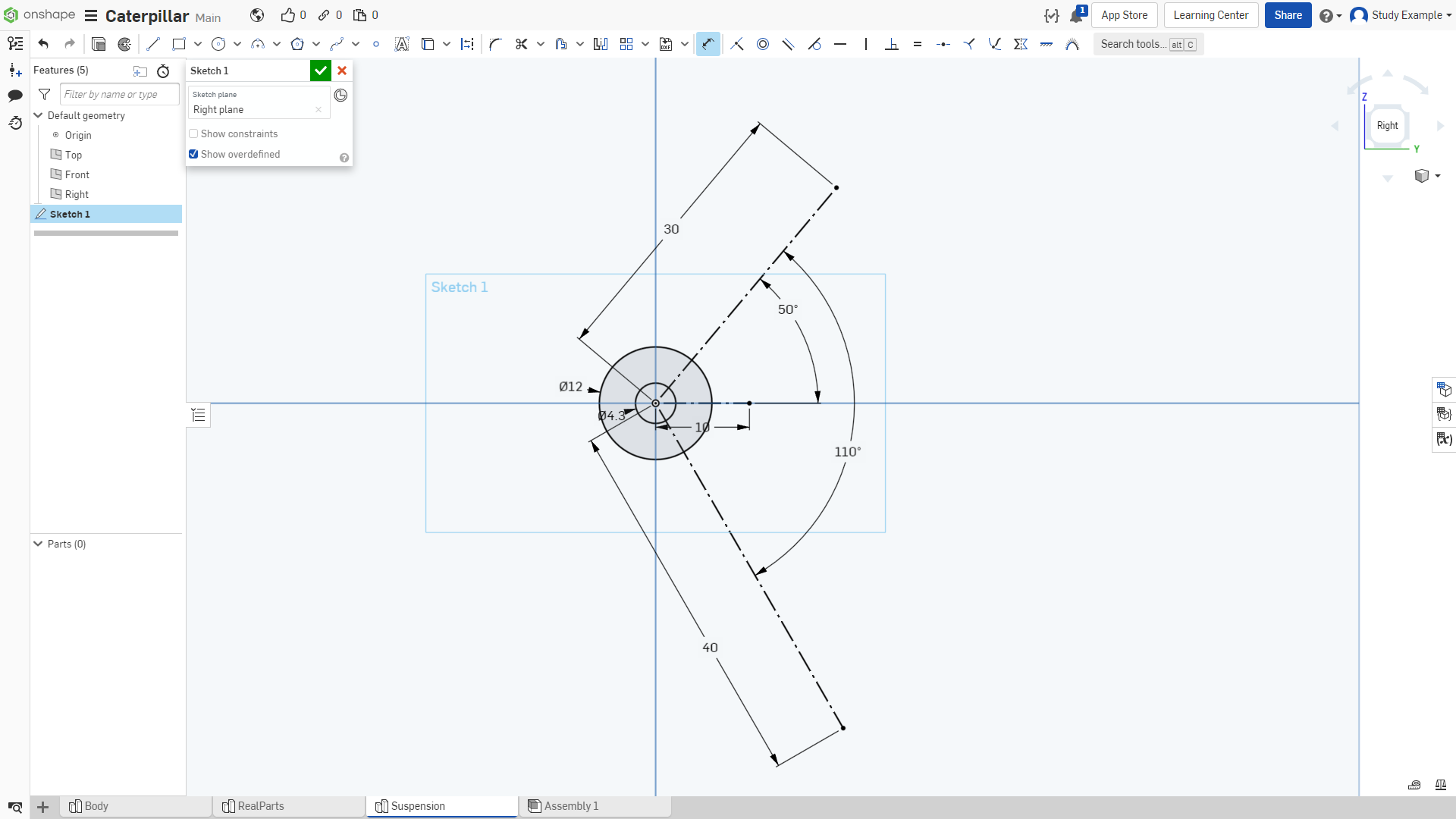

И, аналогично начинаем с эскиза на правой плоскости.

Рисунок 2

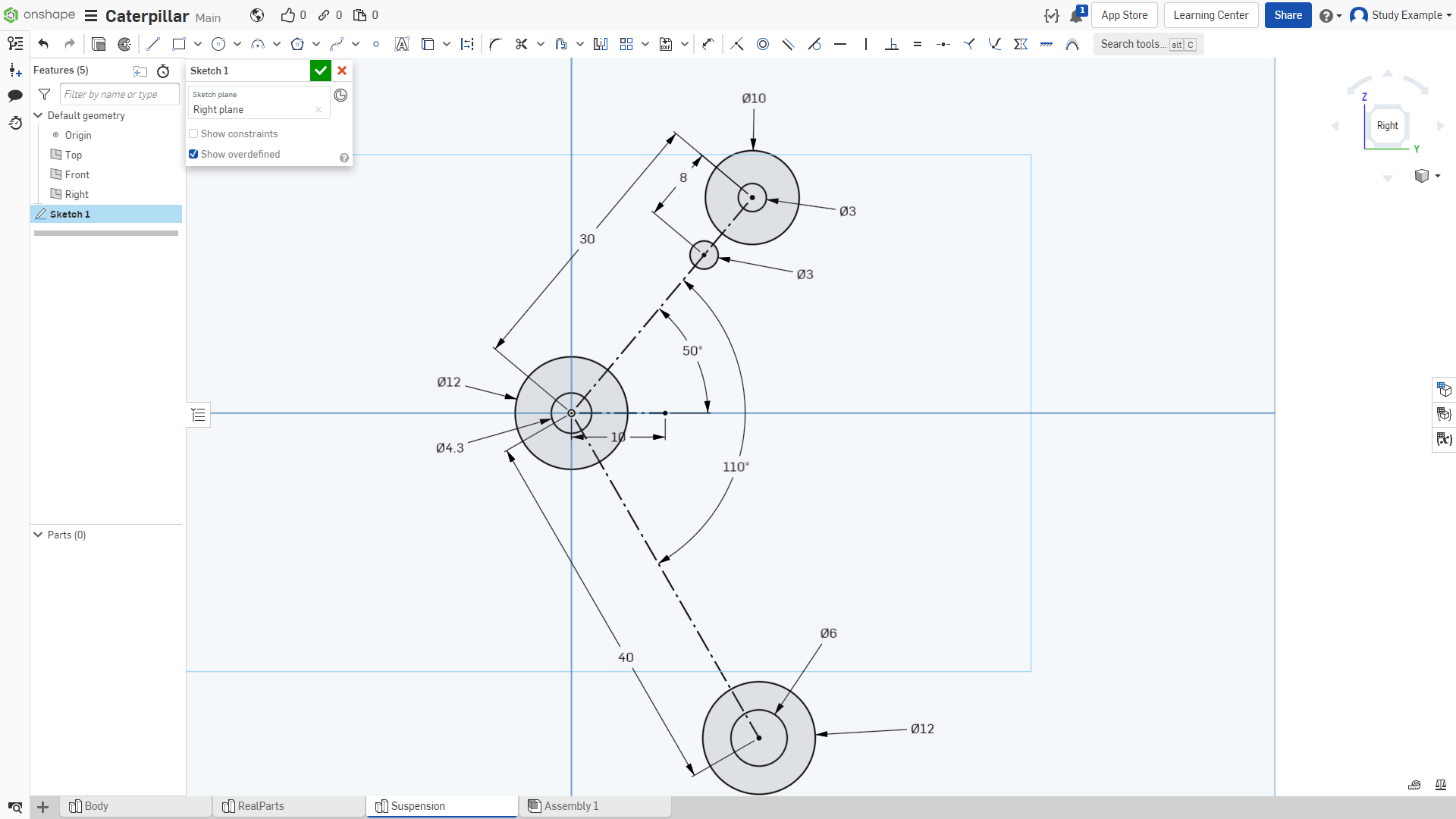

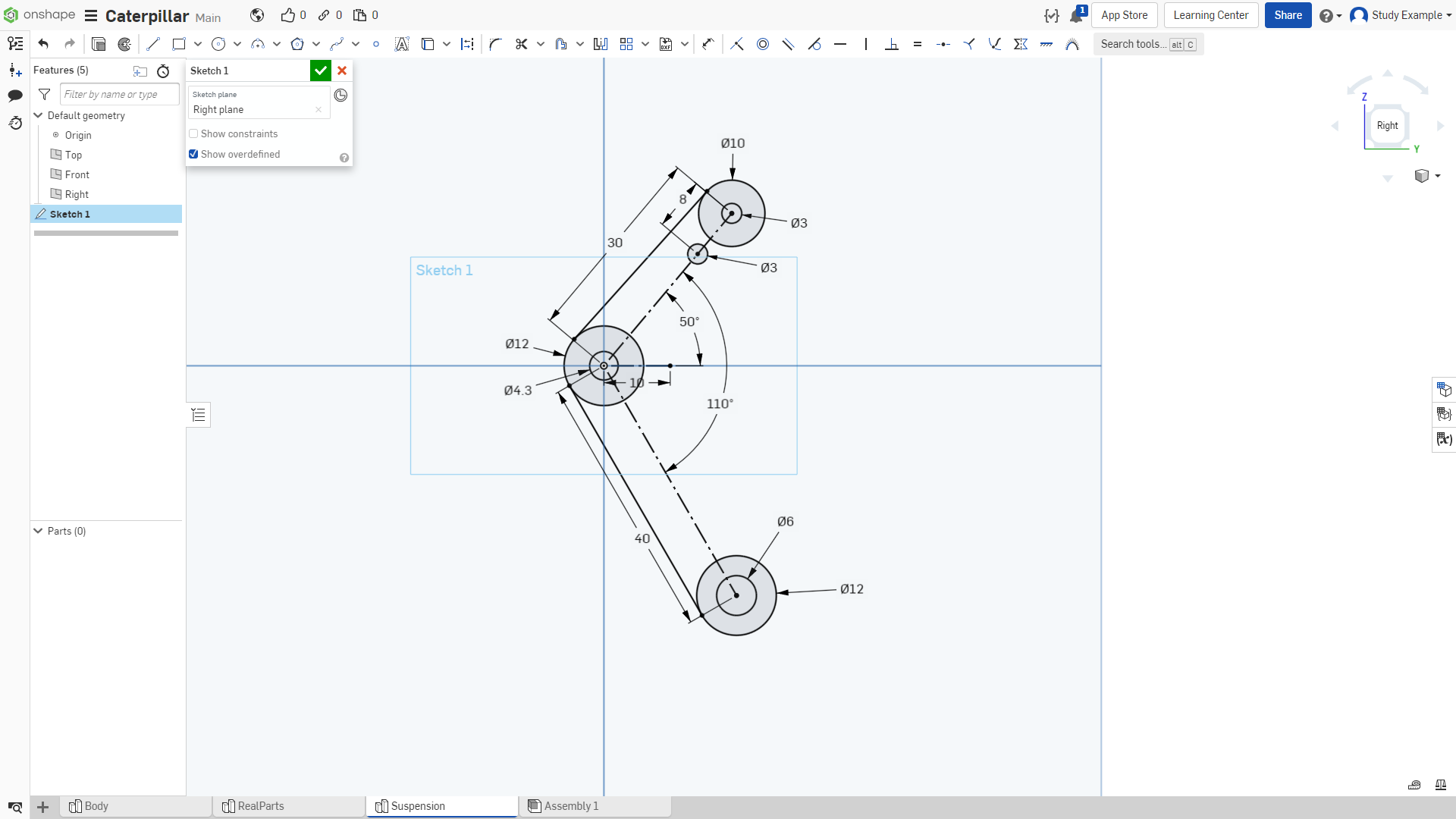

Создаем окружности.

Рисунок 3

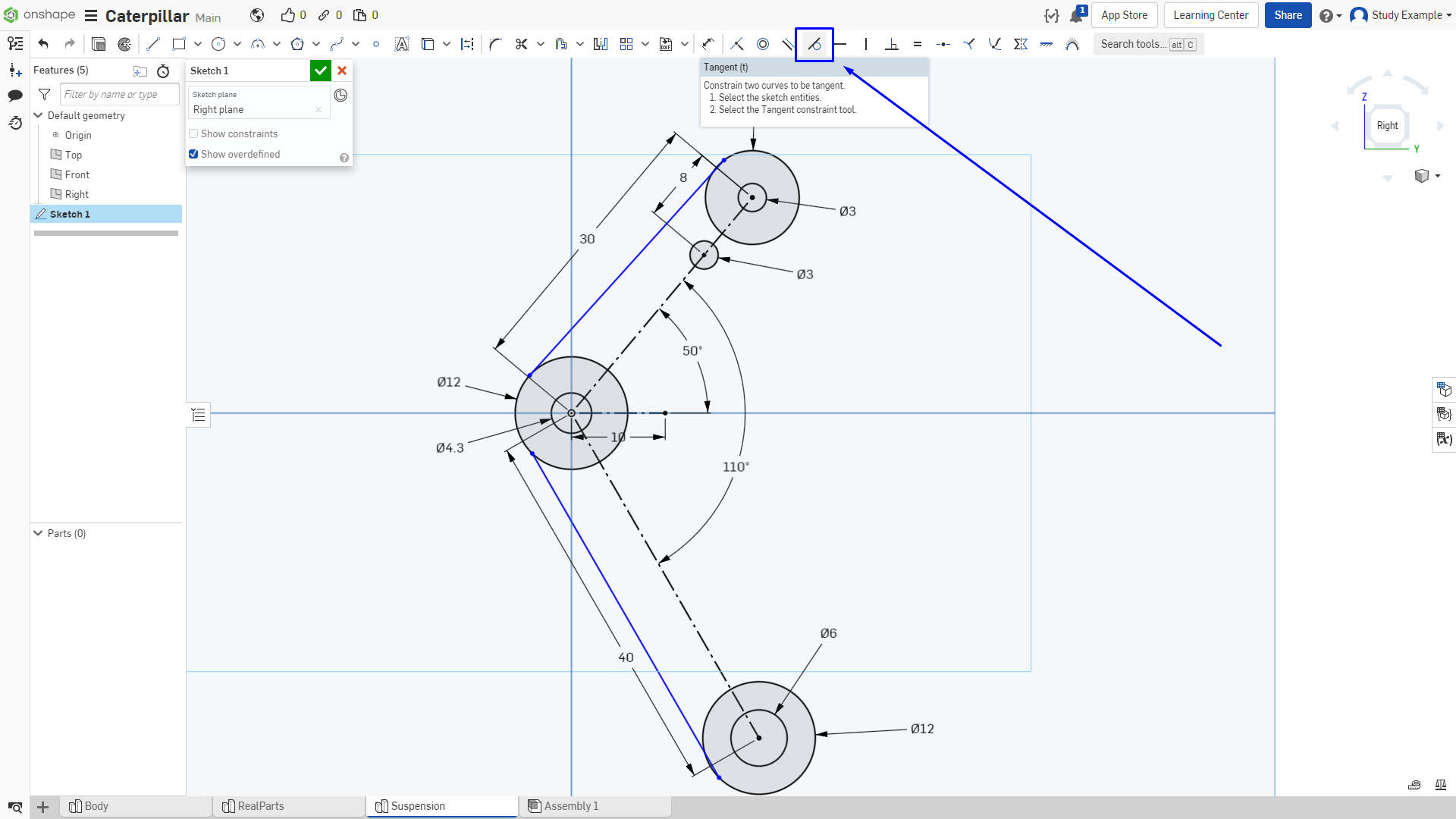

Добавляем касательные отрезки.

Рисунок 4

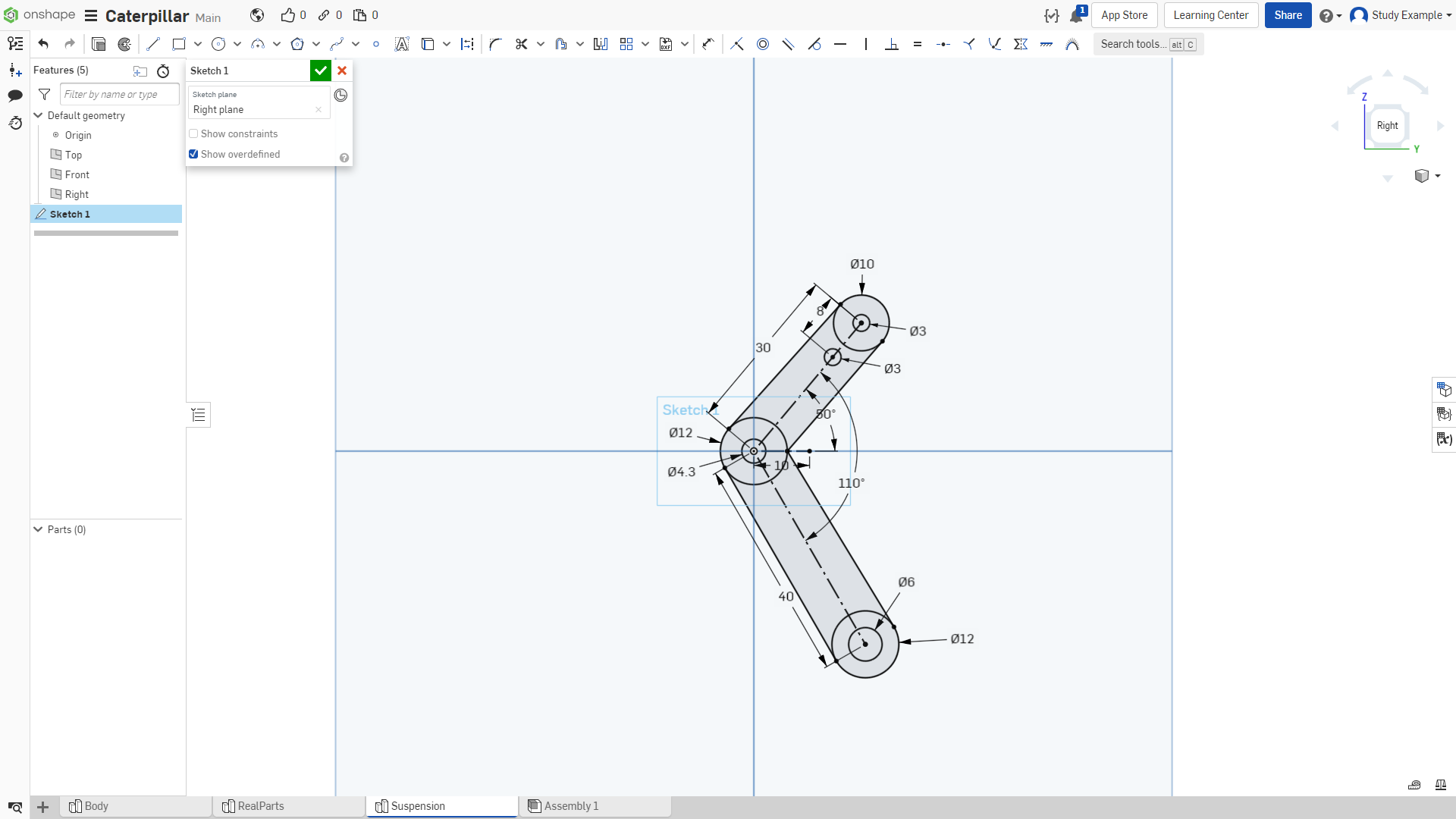

Выставляем необходимые зависимости с помощью показанного инструмента (с включенным инструментом поочередно нажимаем на отрезок и на прямую для выставления зависимости).

Рисунок 5

Аналогично с еще двумя отрезками.

Рисунок 6

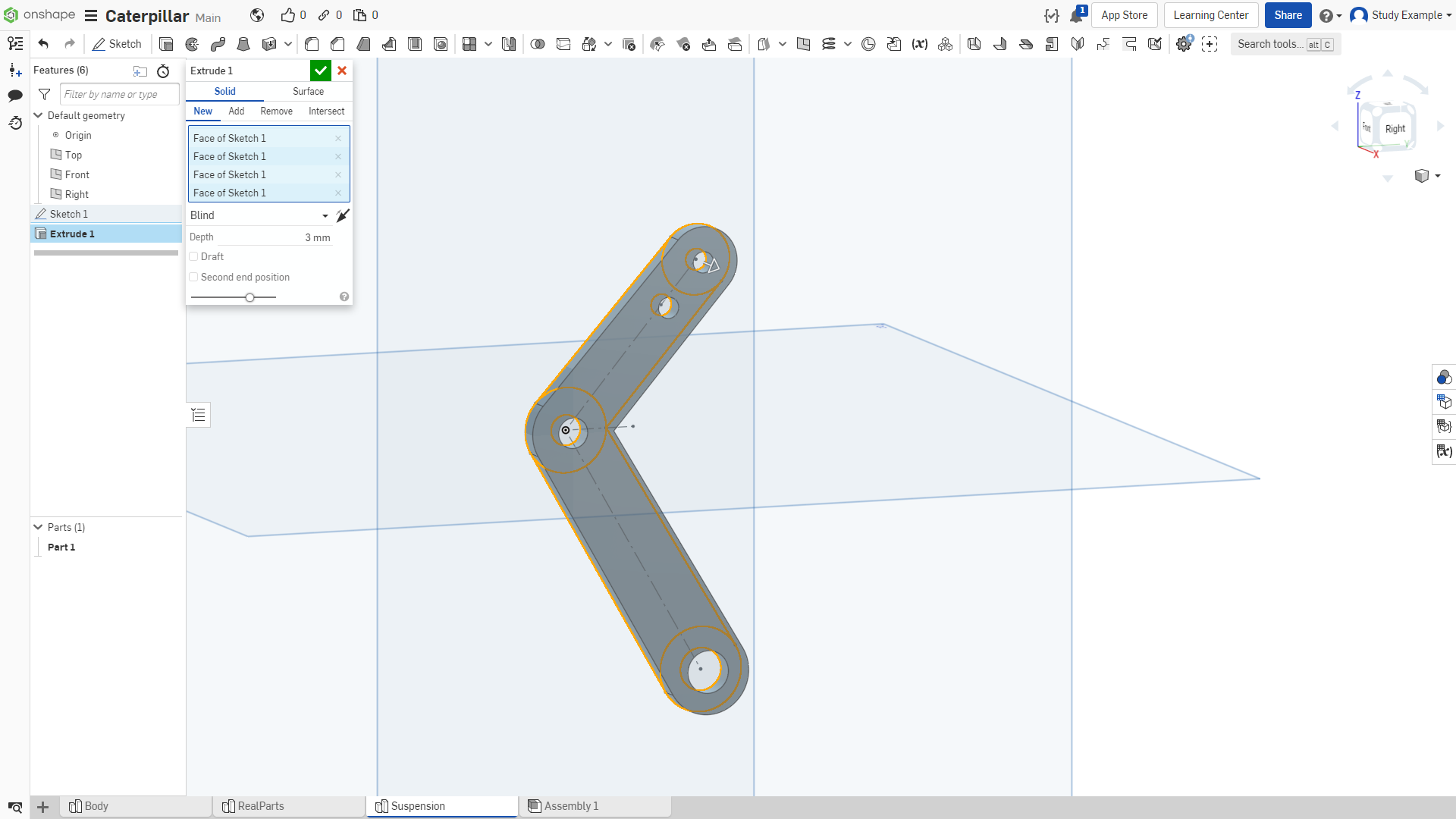

Выдавливаем подобным образом. Обратите внимание! должно получиться 4 отверстия в готовой детали.

Рисунок 7

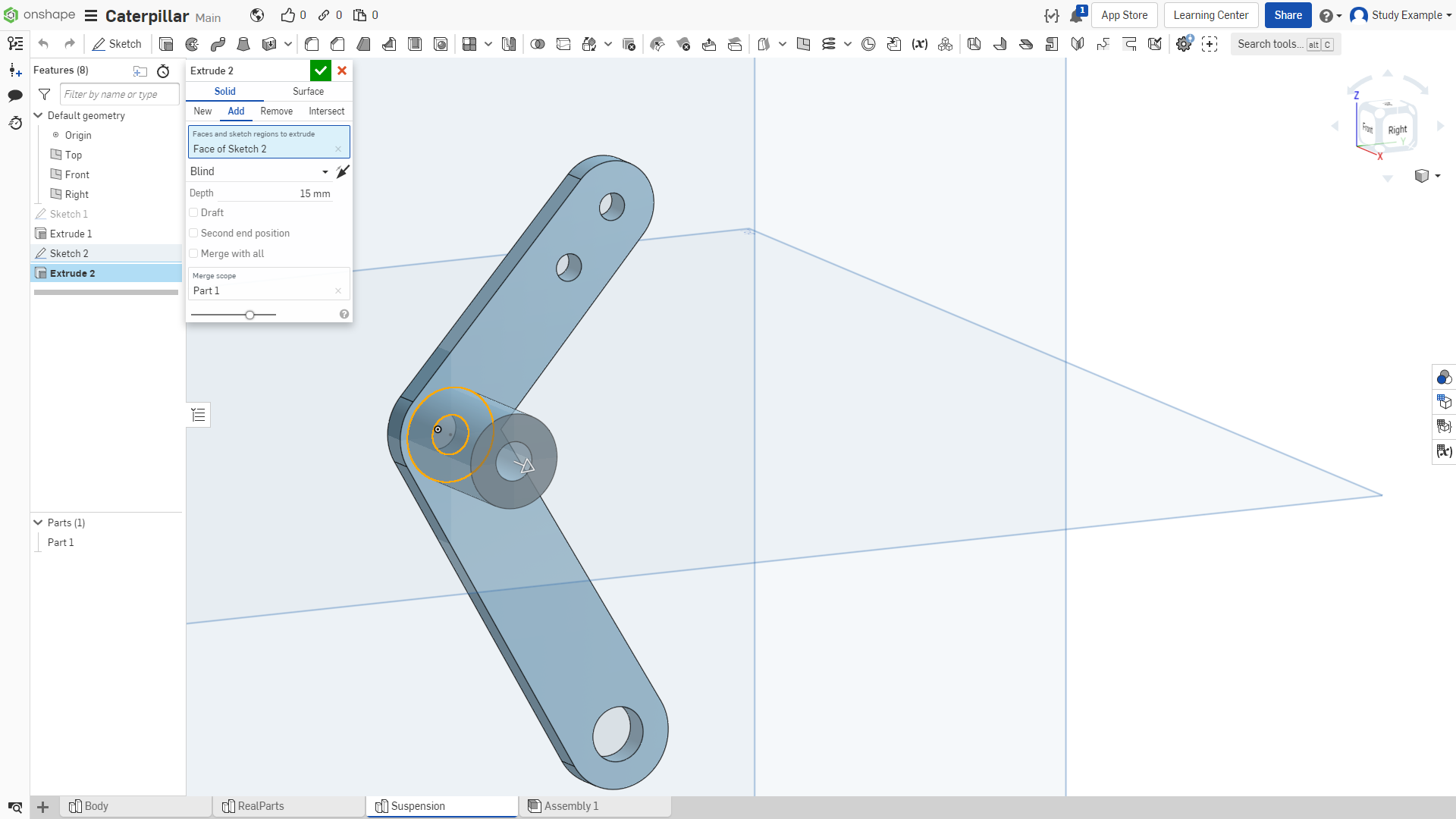

Далее выдавим опорную ось.

Рисунок 8

Рисунок 9

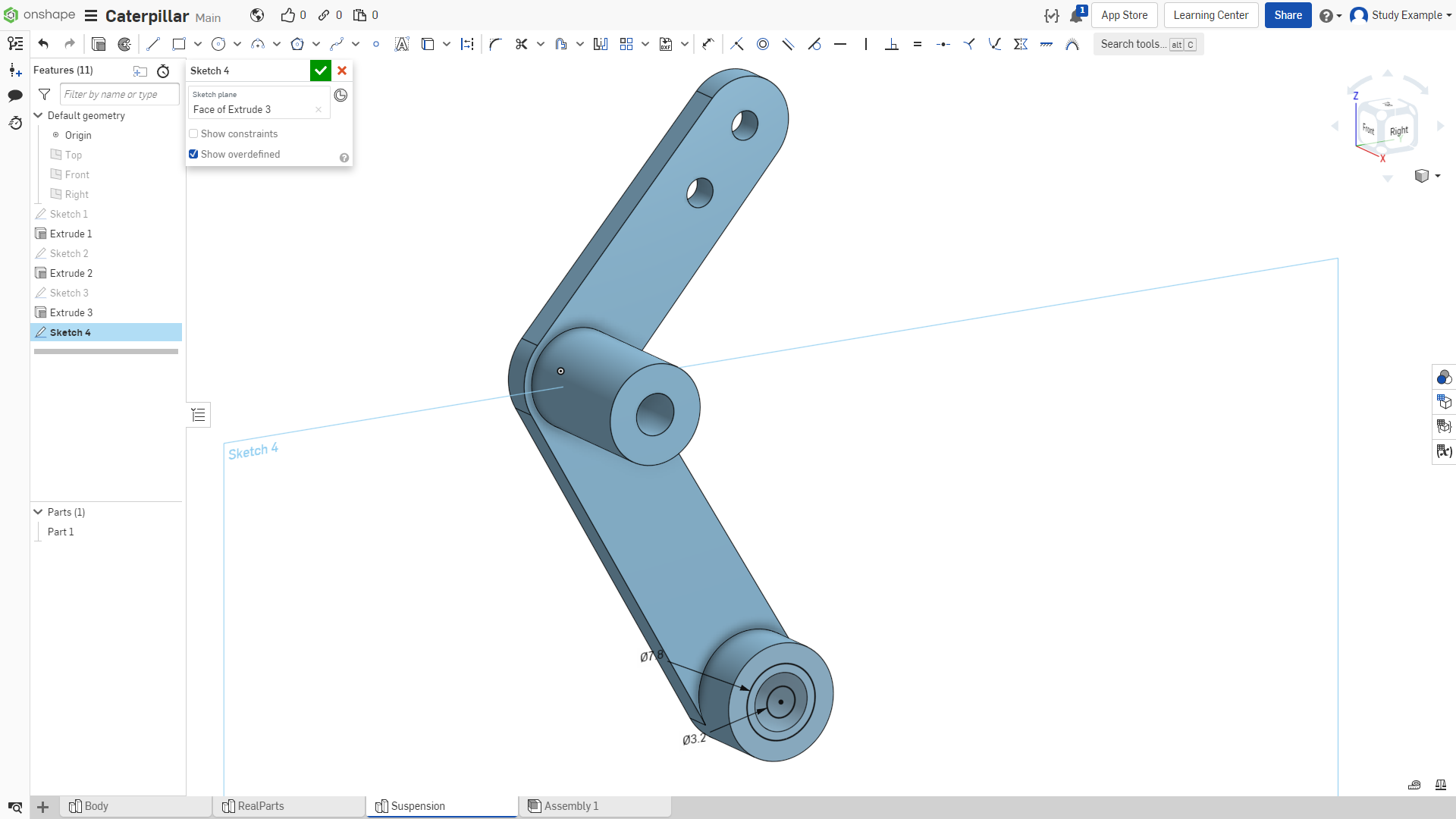

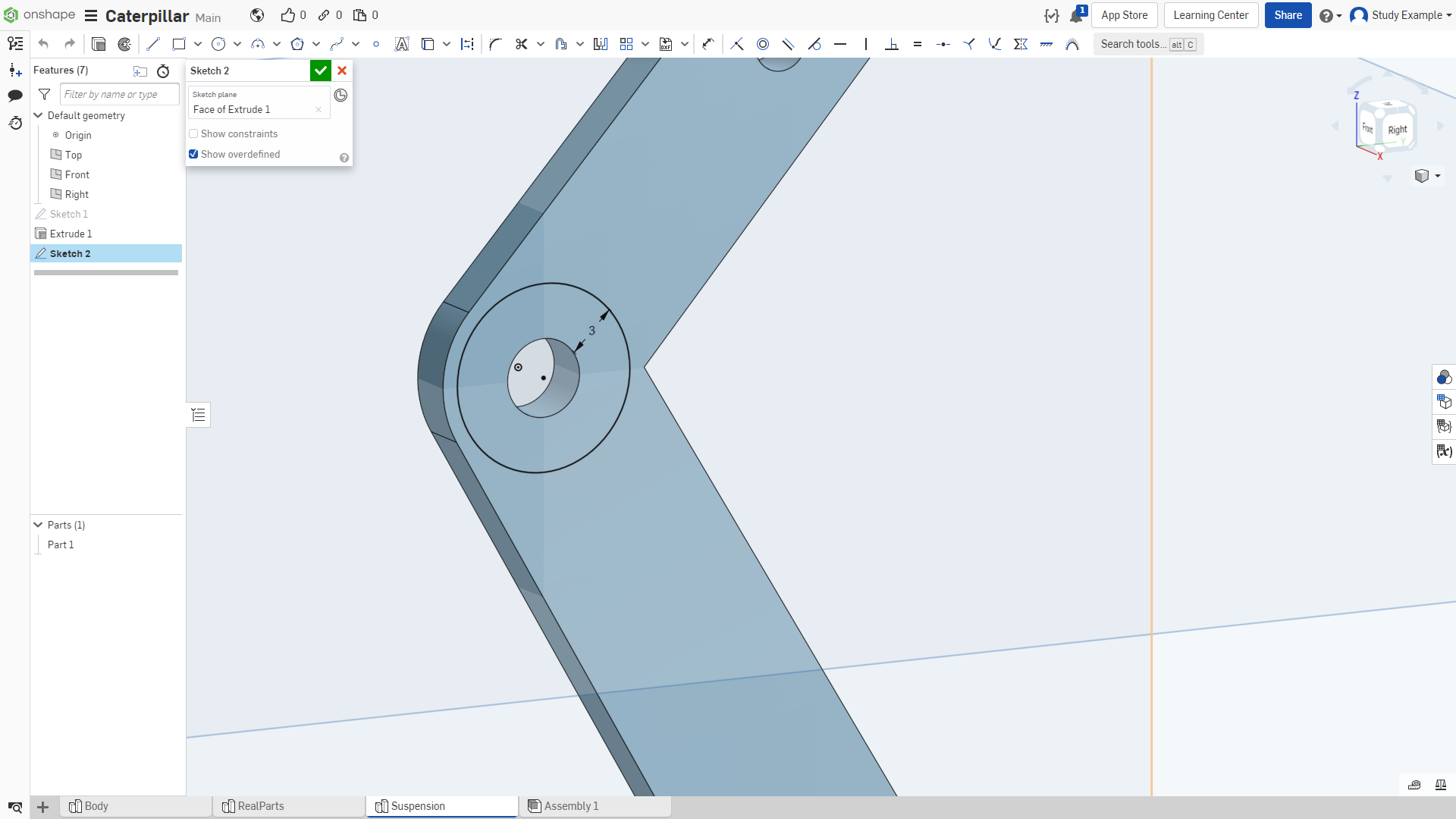

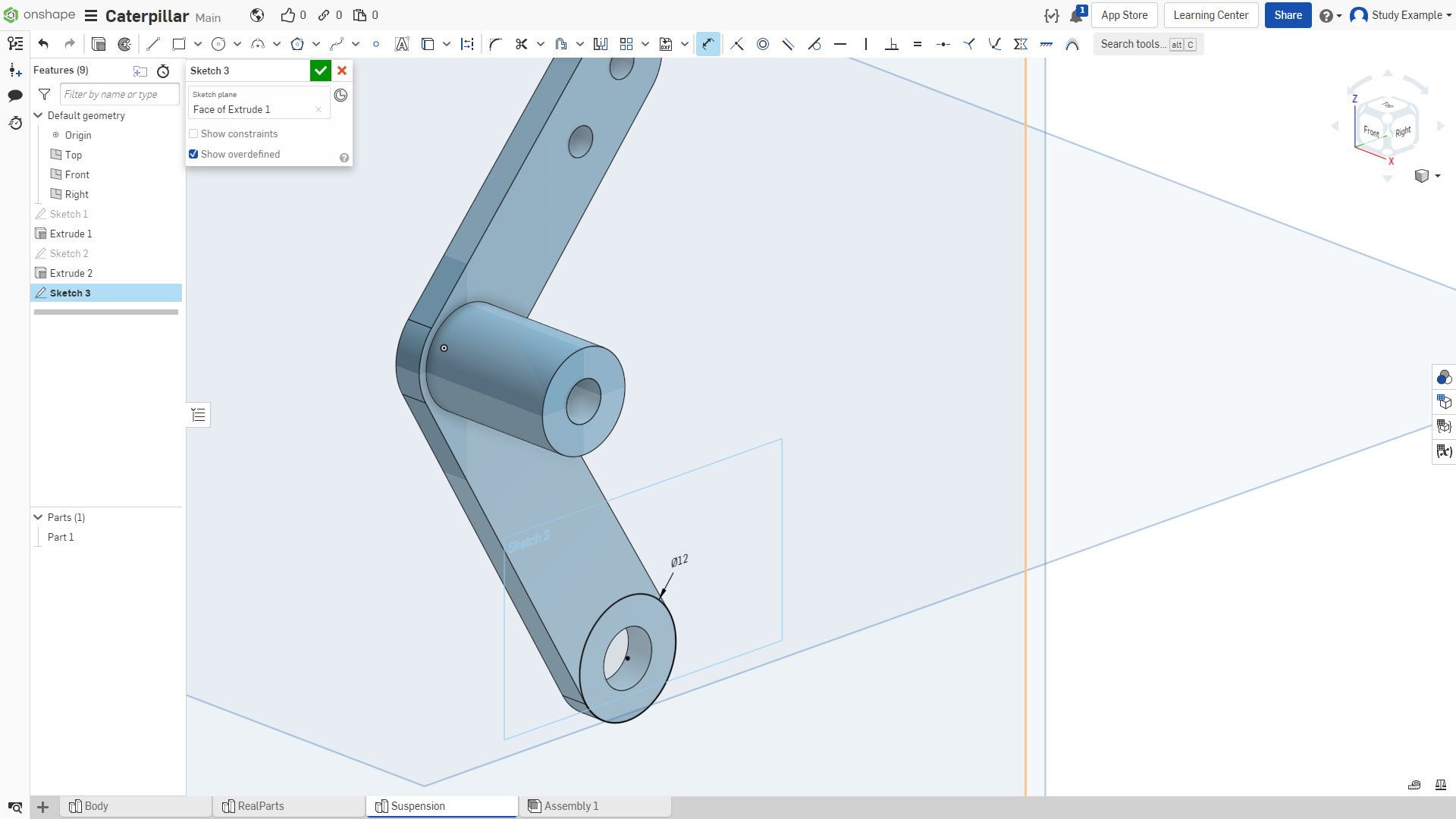

Проработаем ось для колеса.

Рисунок 10

Рисунок 11

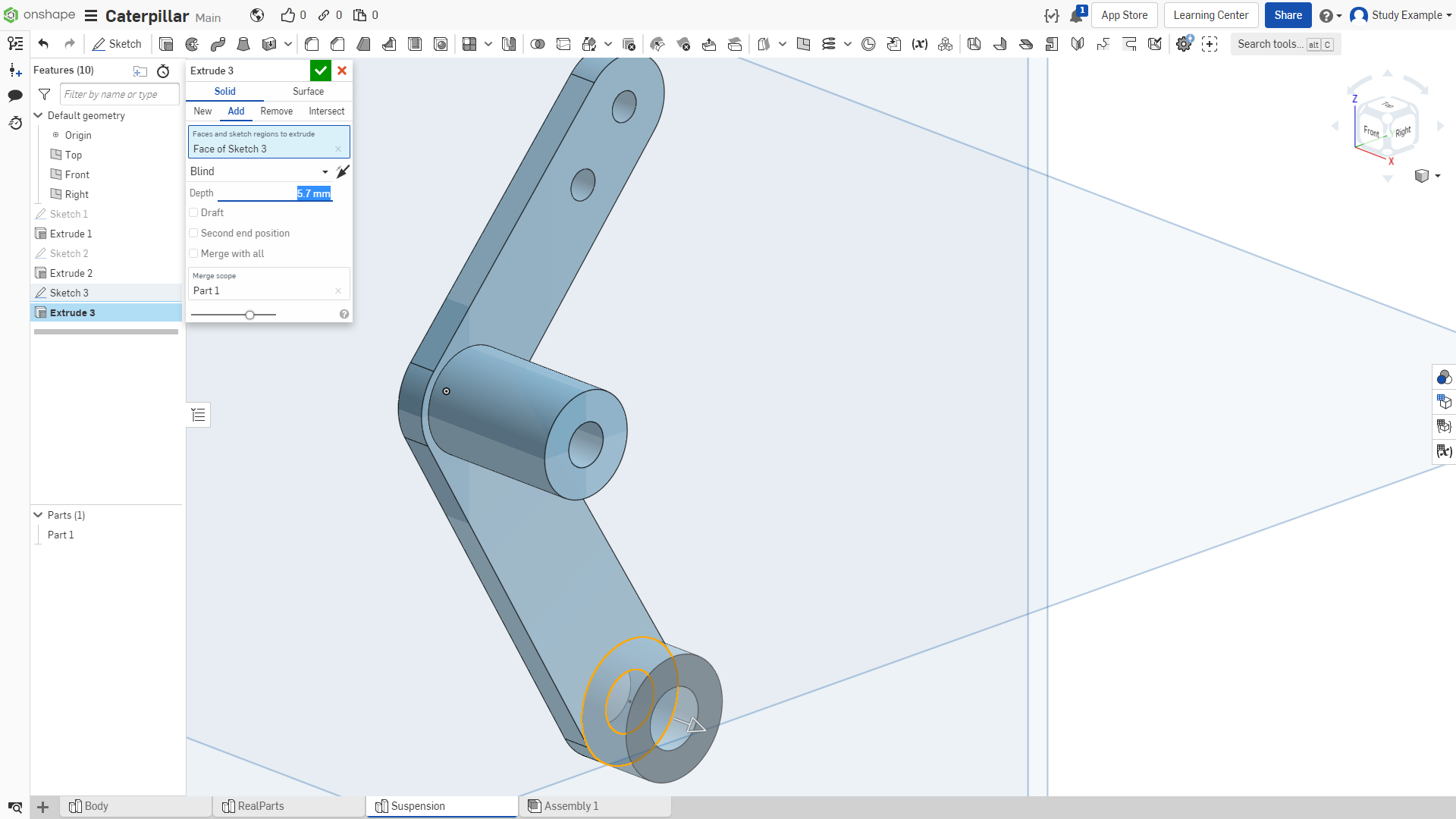

Далее сама ось, на которой будет вращаться колесо.

Рисунок 12

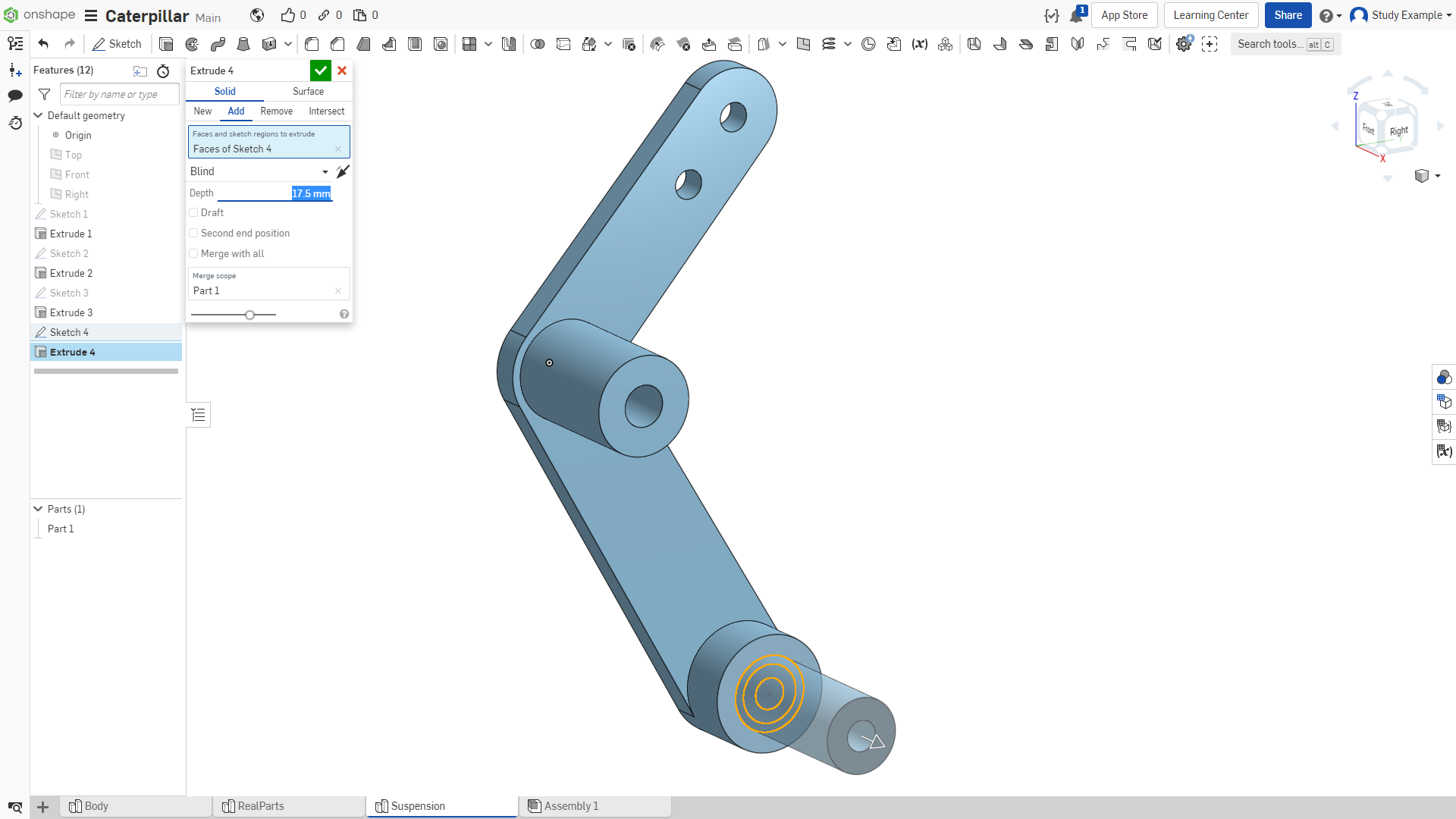

Выдавливаем на 17.5 мм. Все эти размеры потом отразятся на размерах колеса, ведь необходимо будет учесть все зазоры, чтобы колесо свободно крутилось.

Рисунок 13

2. Ребра жесткости

Это довольно интересный элемент при изготовлении детали, позволяющий значительно экономить вес, а следовательно материал, а также сделать деталь более компактной. Текущая деталь имеет толщину 3 мм, и при таких размерах будет изгибаться, что в данной ситуации не нужно.

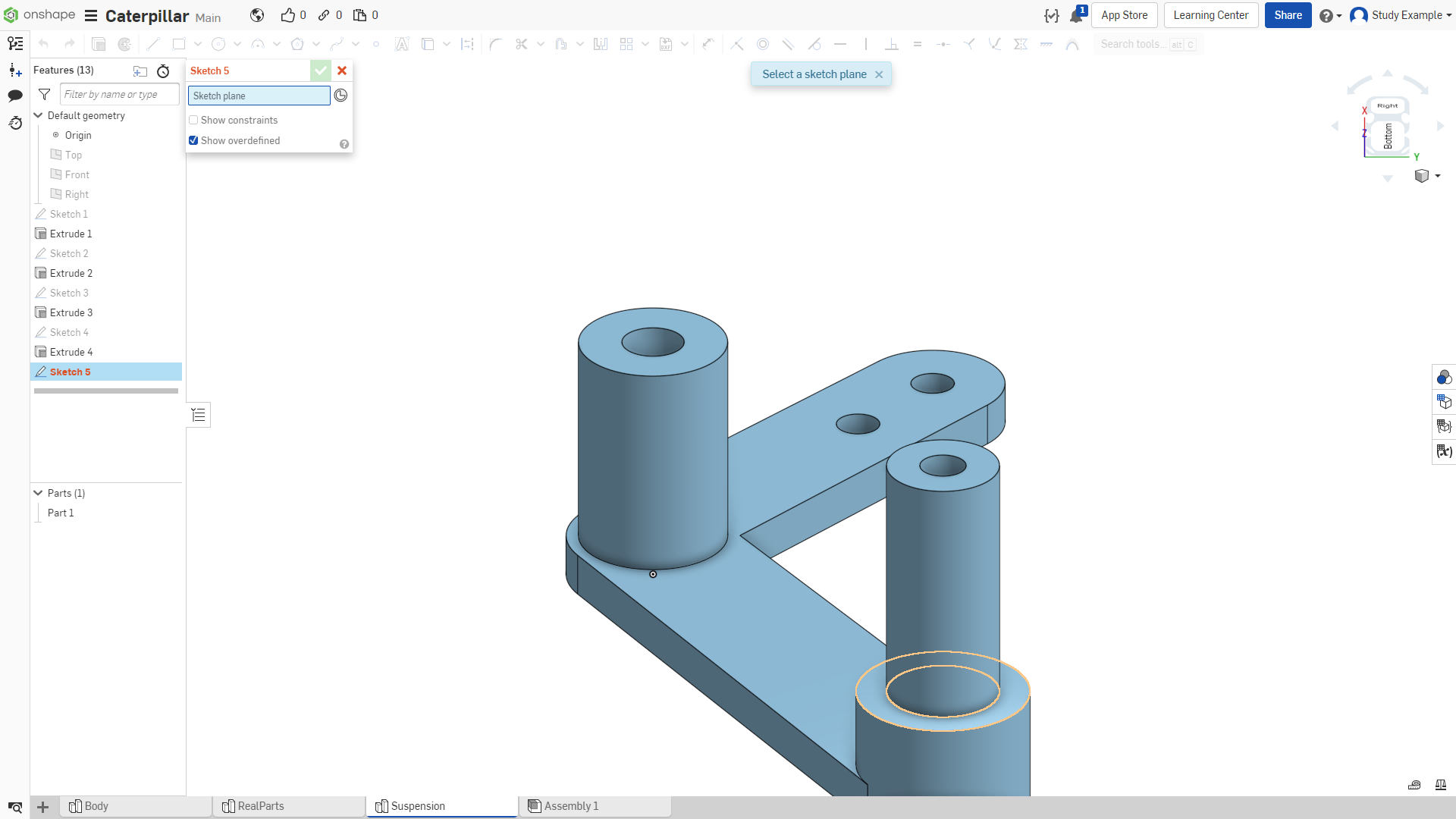

Создаем эскиз на выделенной плоскости.

Рисунок 14

Проецируем контур и делаем смещение во внутрь на 0.5 мм, так как ребра будем делать толщиной 1 мм. Далее наглядно будет видно почему.

Рисунок 15

Делаем перекрестье подобным образом.

Рисунок 16

И проводим отрезок.

Рисунок 17

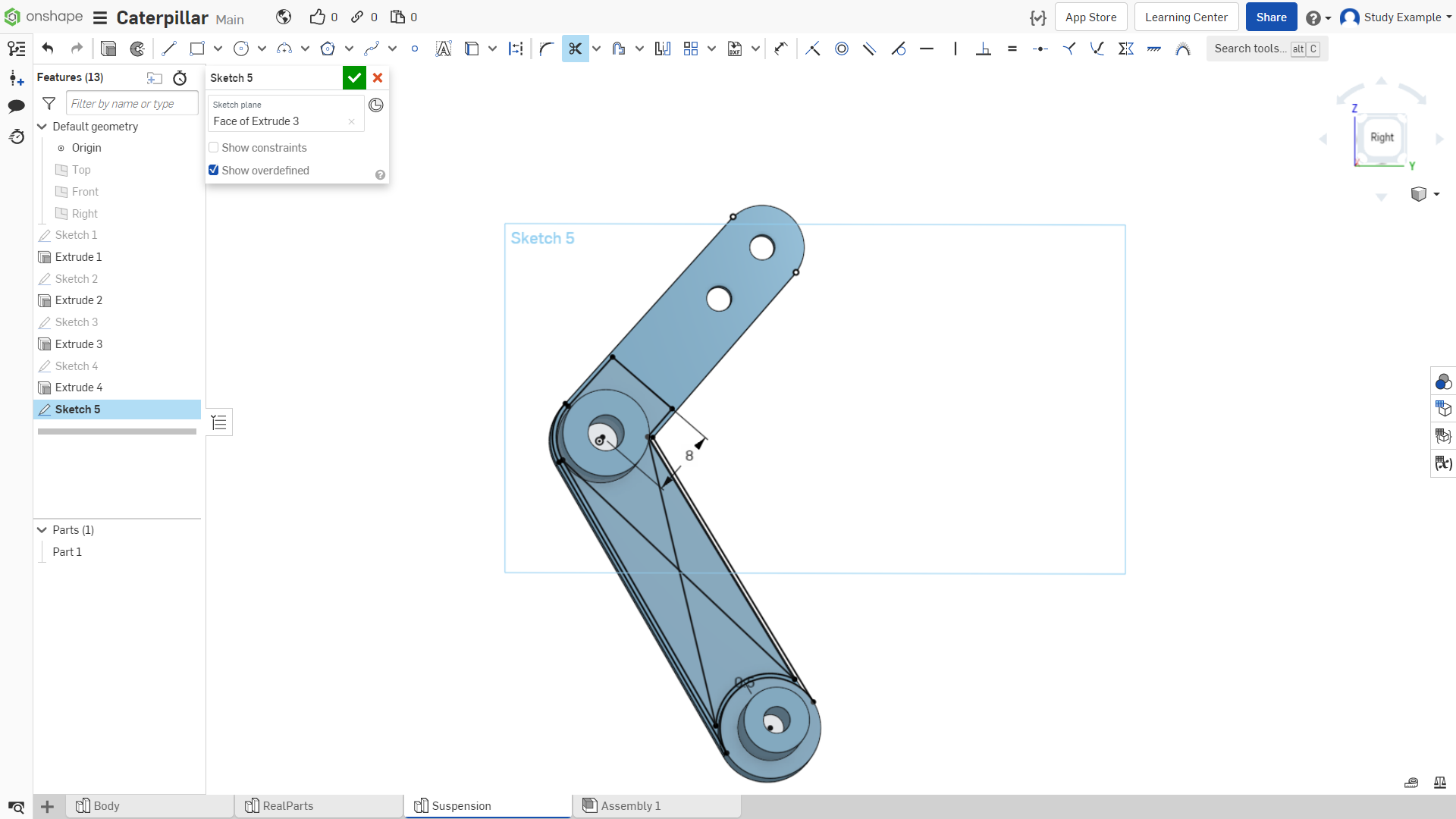

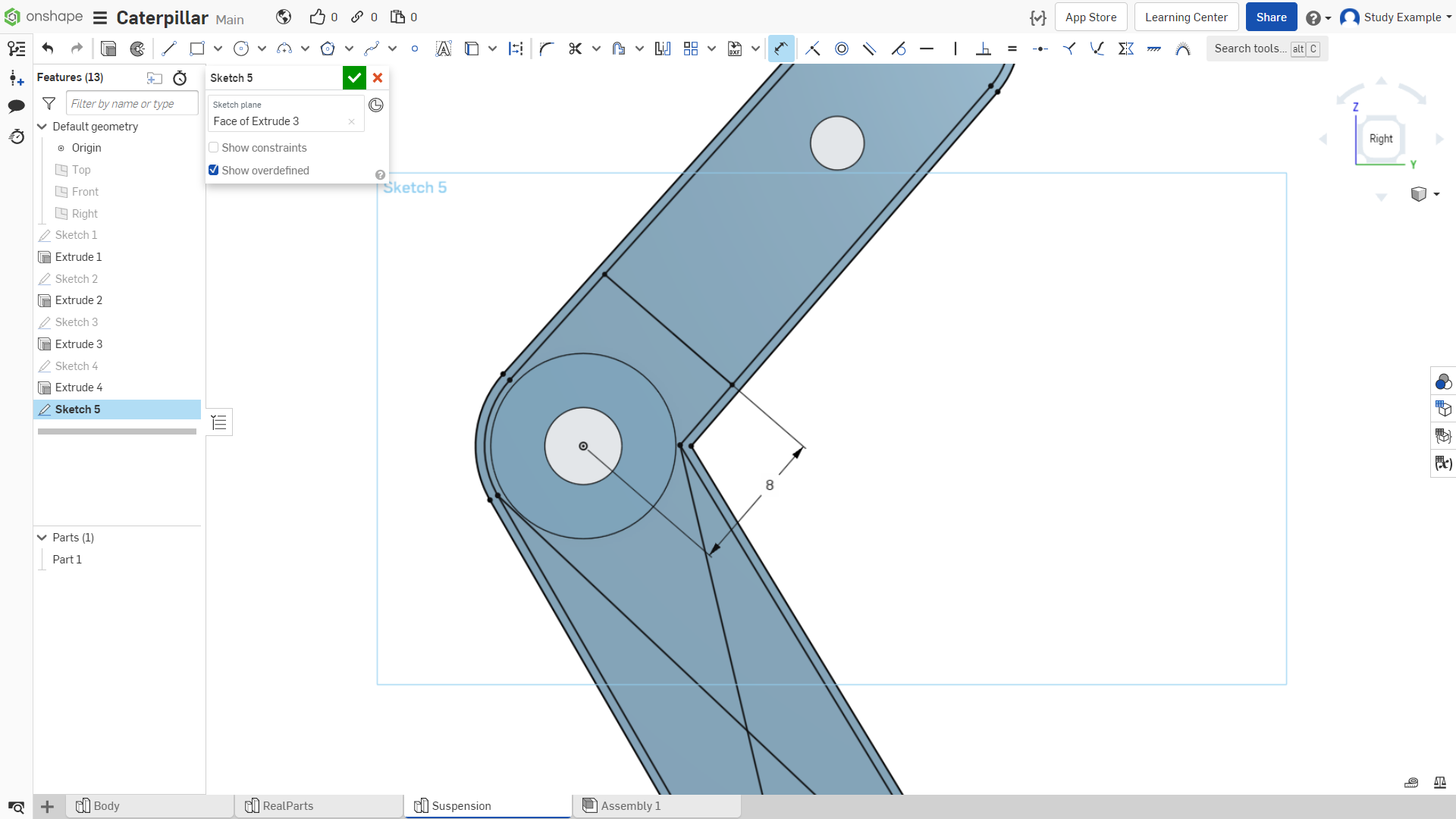

Перпендикулярно, на расстоянии 8 мм от центра окружности.

Рисунок 18

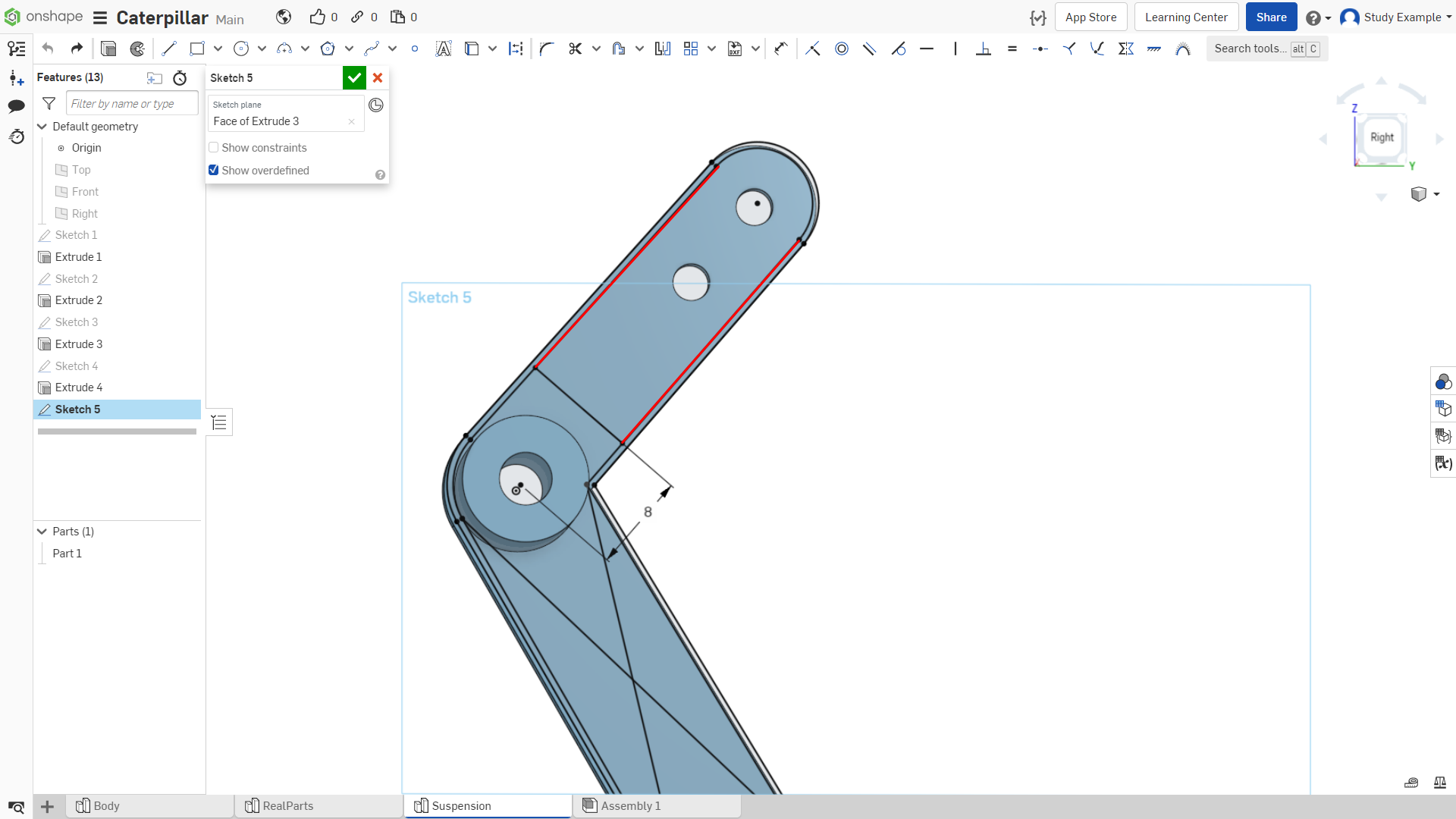

Обрезаем выделенные отрезки с помощью инструмента “Trim”, чтобы они не мешали при проведении ребер.

Рисунок 19

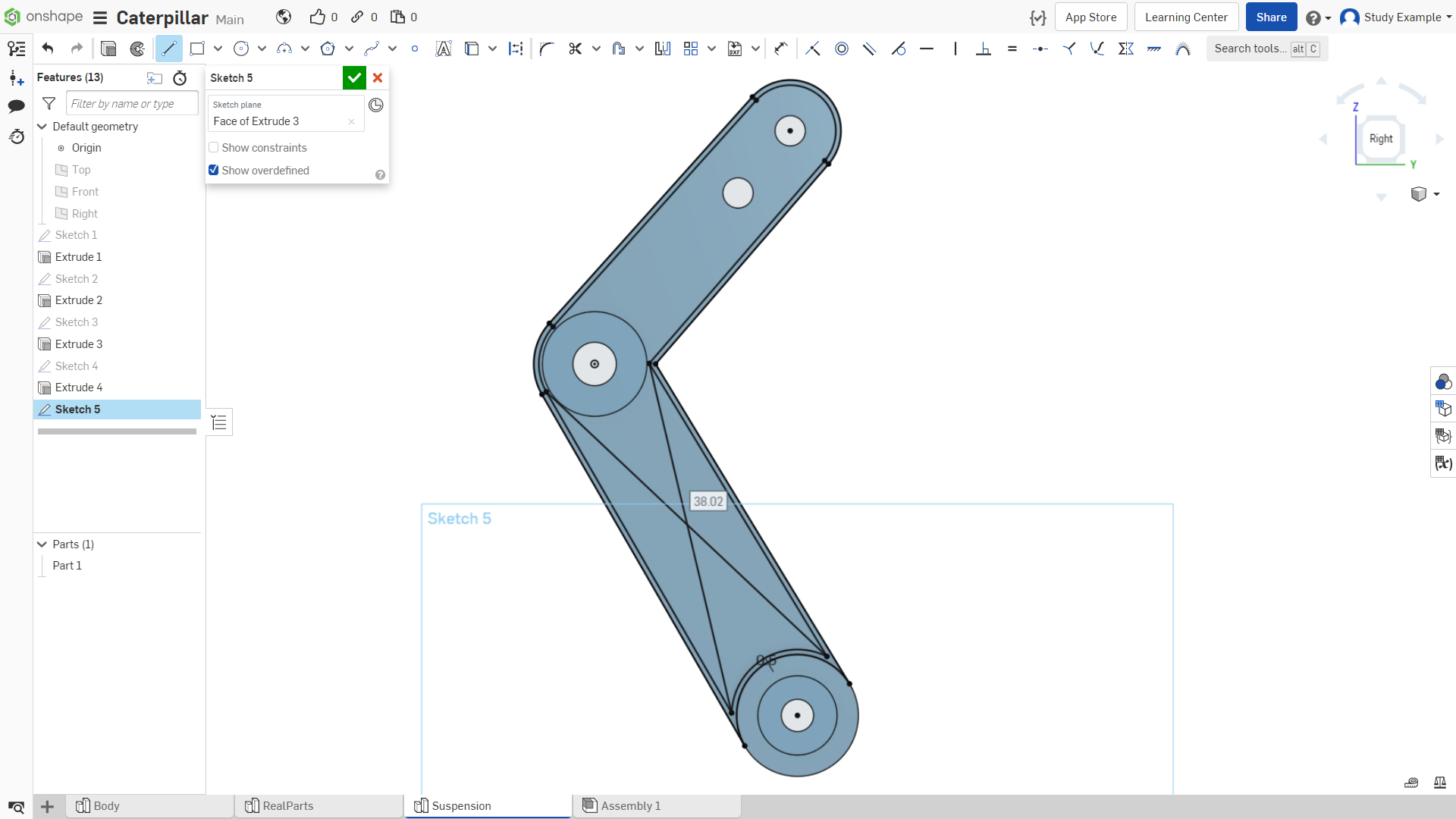

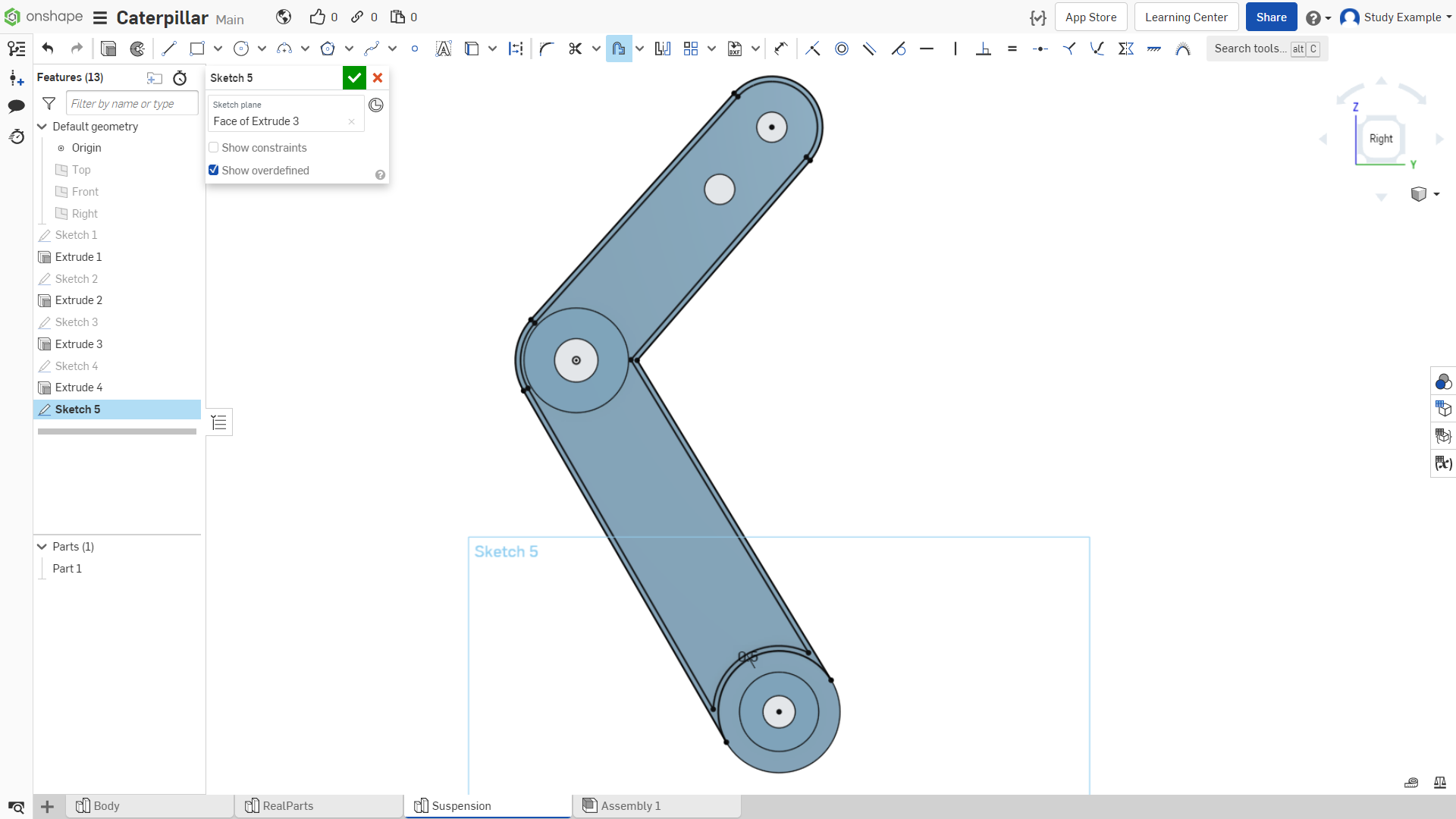

Можно удалить еще некоторые отрезки и окружности, чтобы в итоге получилось так.

Рисунок 20

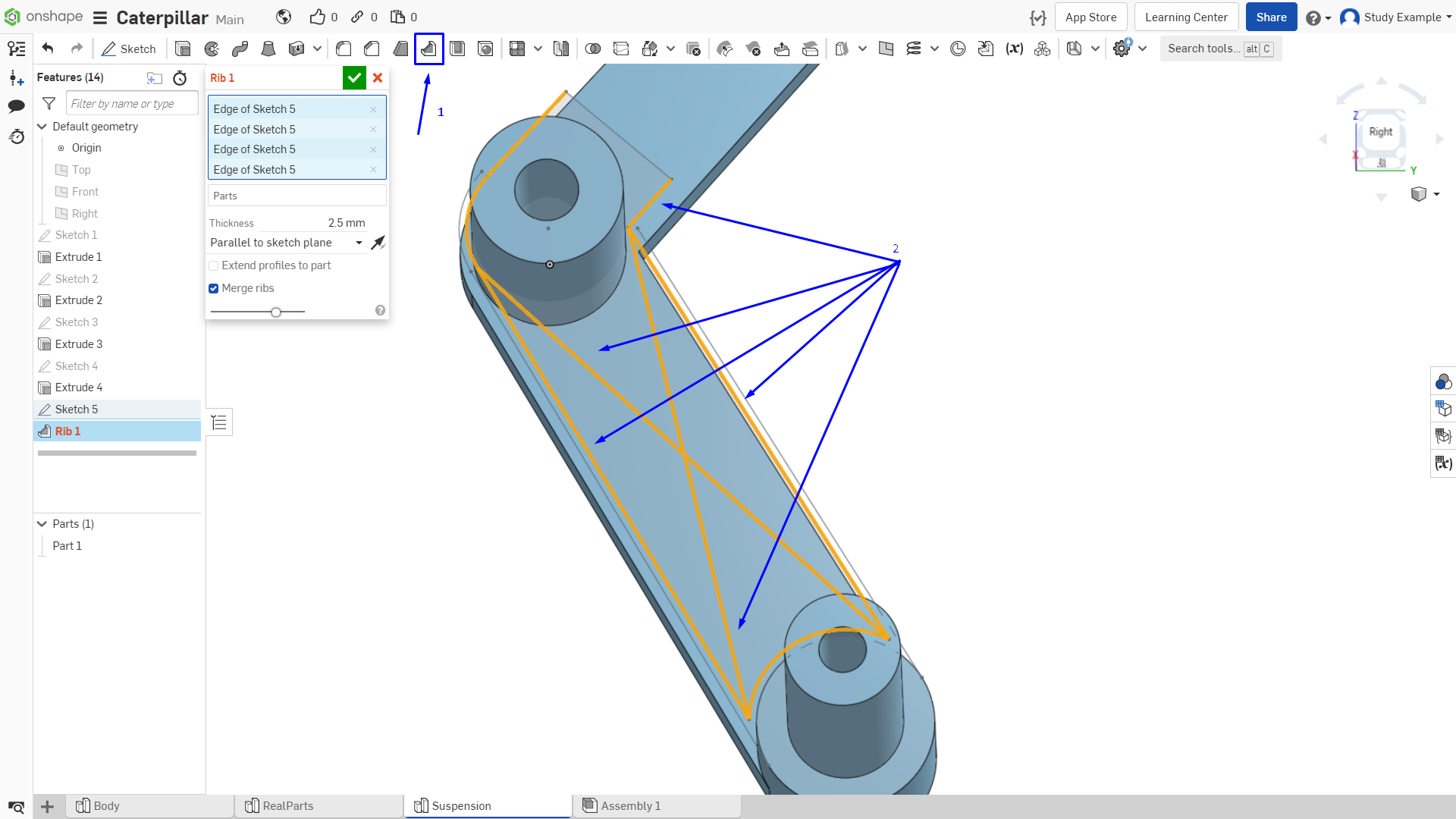

Подтверждаем эскиз и строим ребра жесткости с помощью инструмента “Rib”.

1. Нажимаем на иконку инструмента в верхнем тулбаре.

2. Выделяем все необходимые отрезки, как показано на картинке.

Рисунок 21

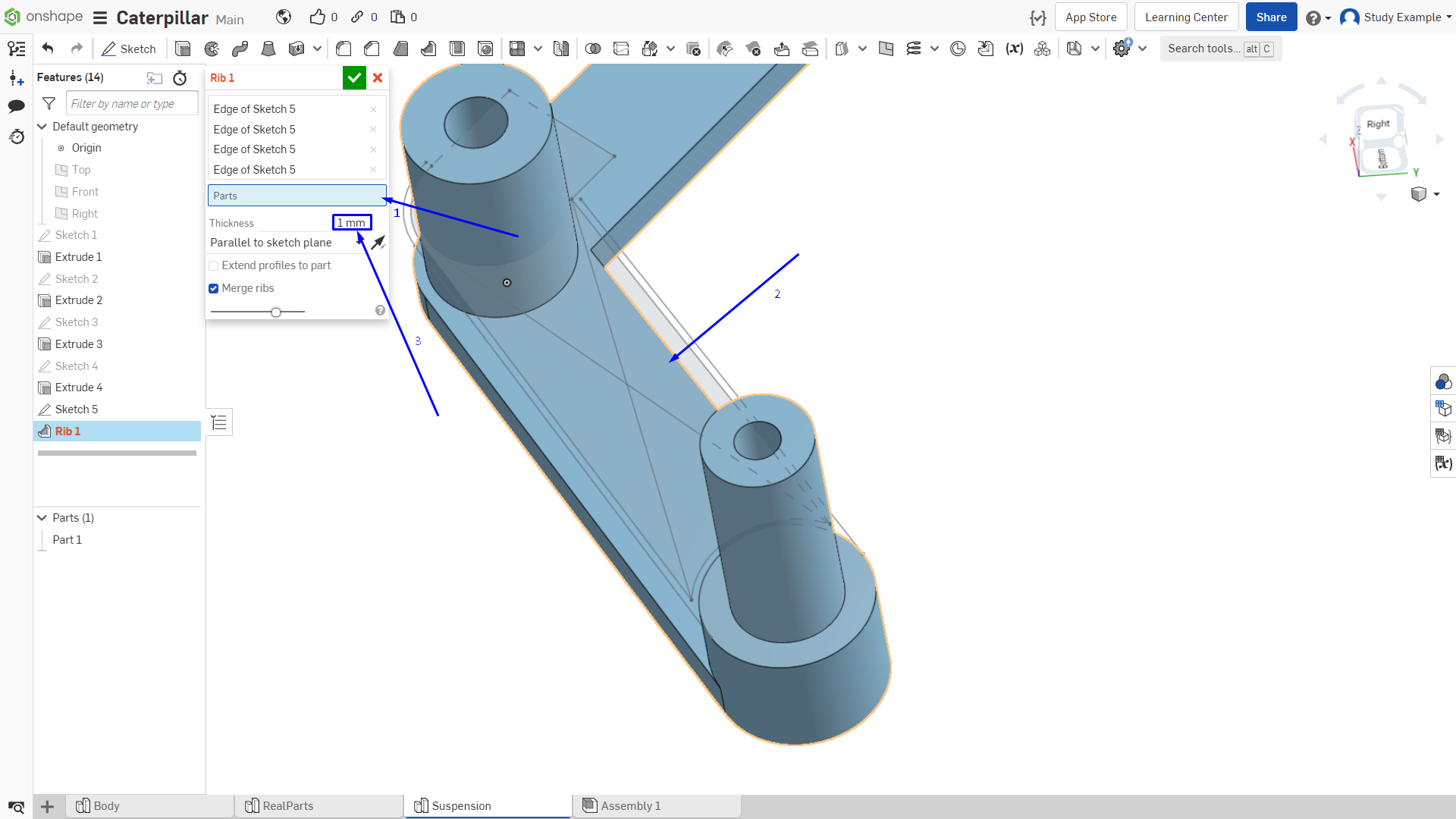

1. Нажимаем на пункт выбора деталей.

2. Выбираем нашу текущую деталь, нажатием ЛКМ на нее.

3. Задаем расстояние 1 мм.

Рисунок 22

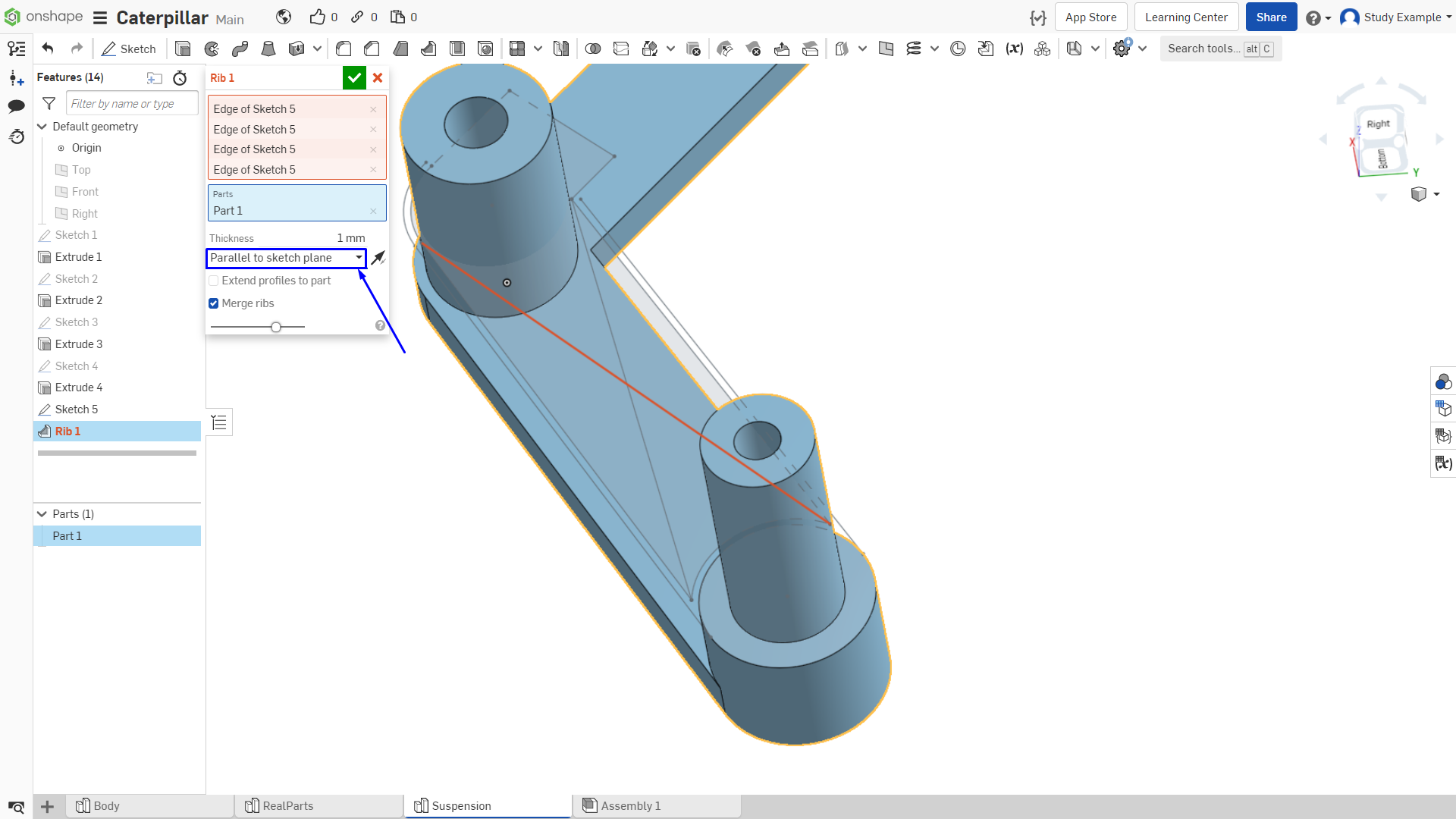

Нажимаем на треугольник рядом с надписью “Parallel to sketch plane” (если в этом месте у вас написано ” Normal to sketch plane”, то оставляем этот пункт).

Рисунок 23

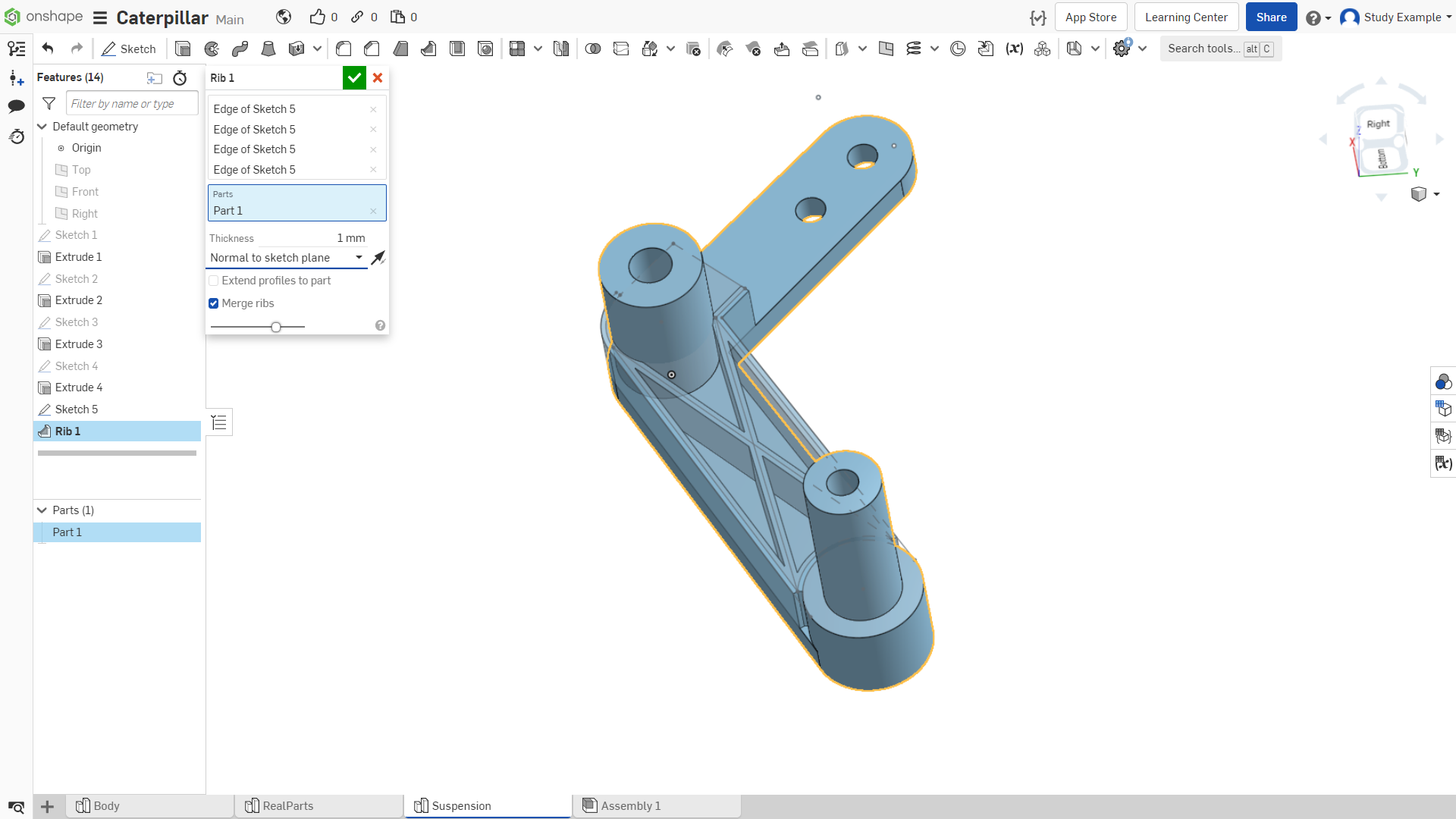

И меняем на ”Normal to sketch plane”.

Рисунок 24

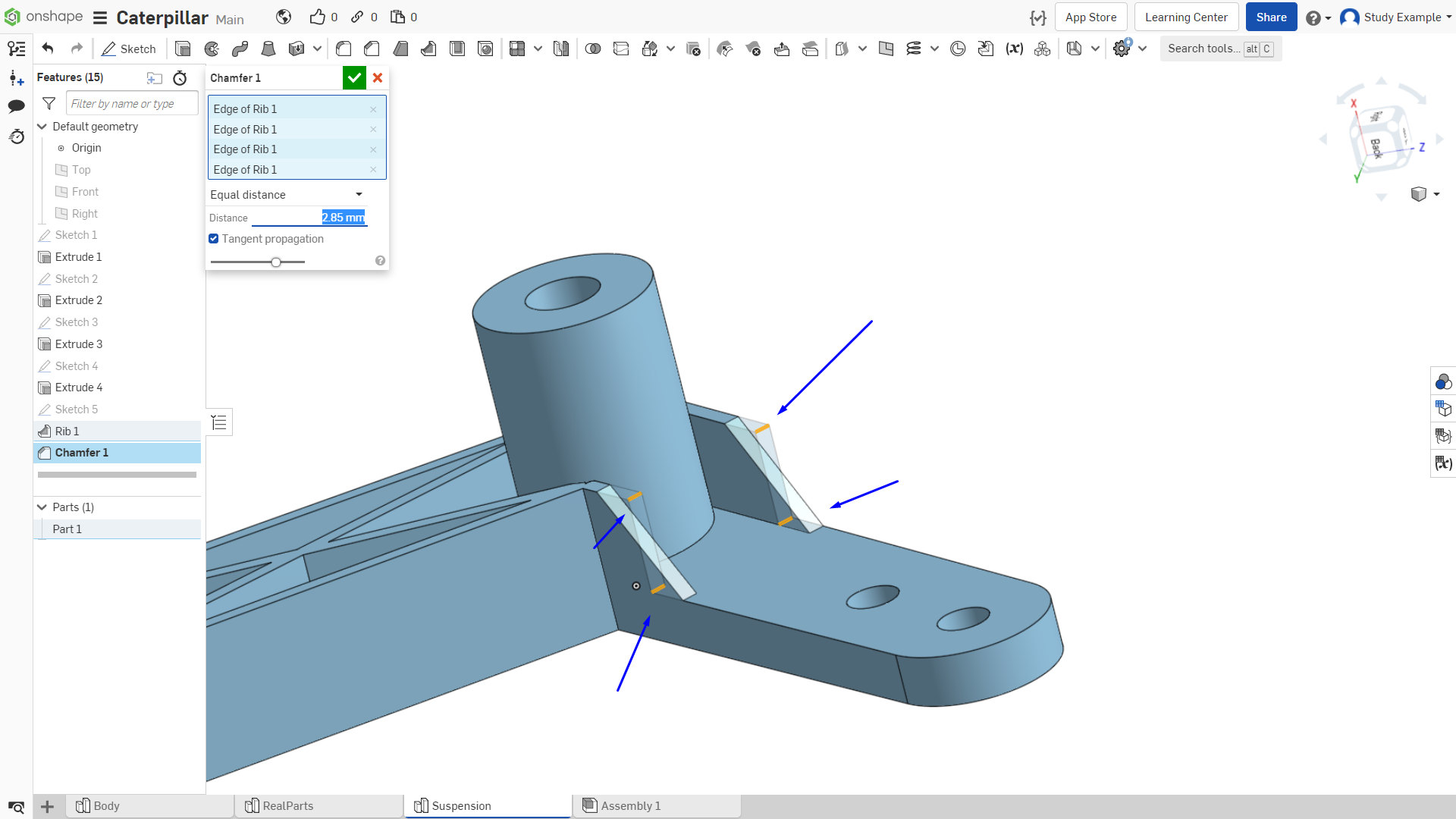

Несколько фасок размером 2.85мм на следующих ребрах.

Рисунок 25

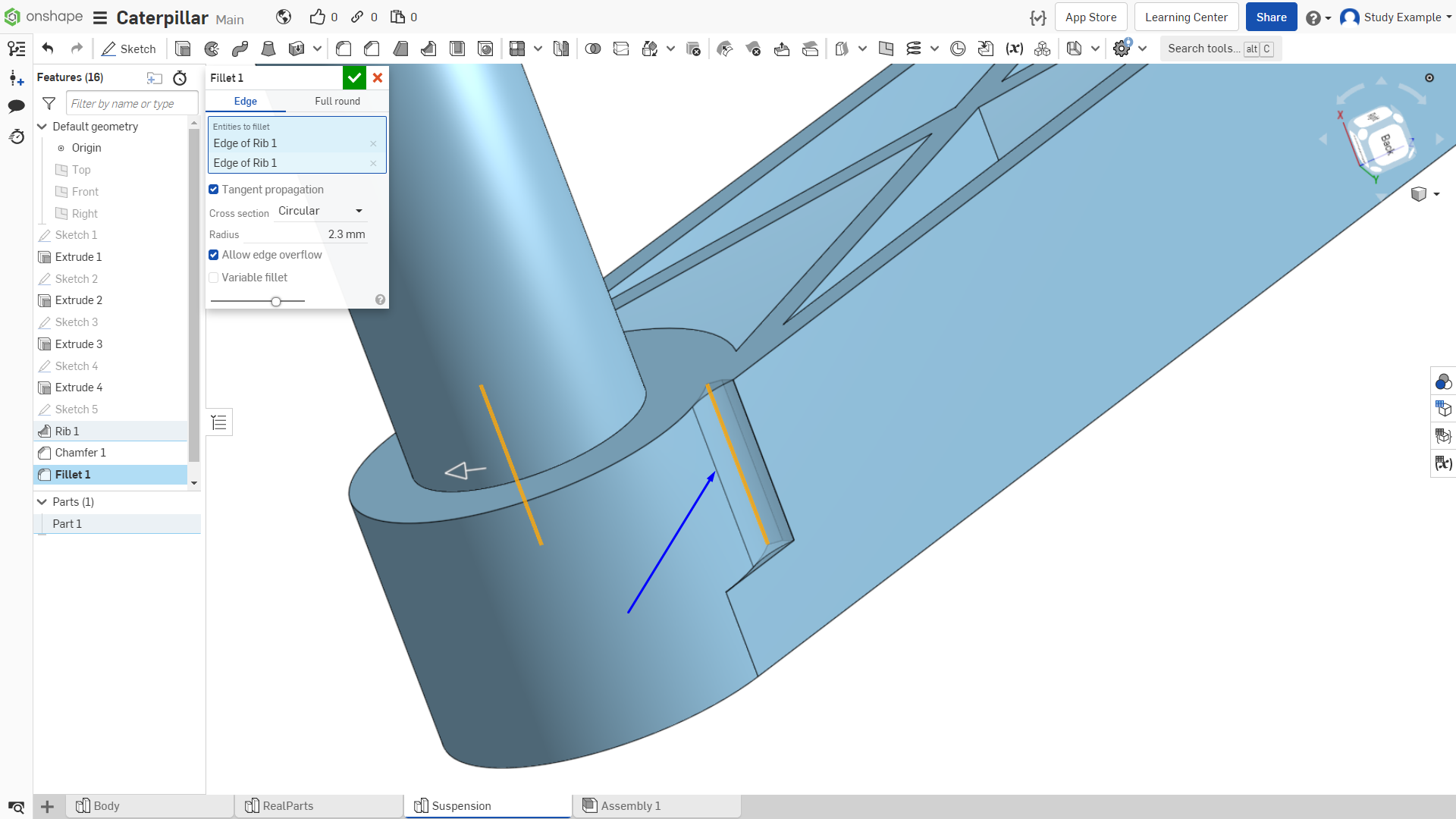

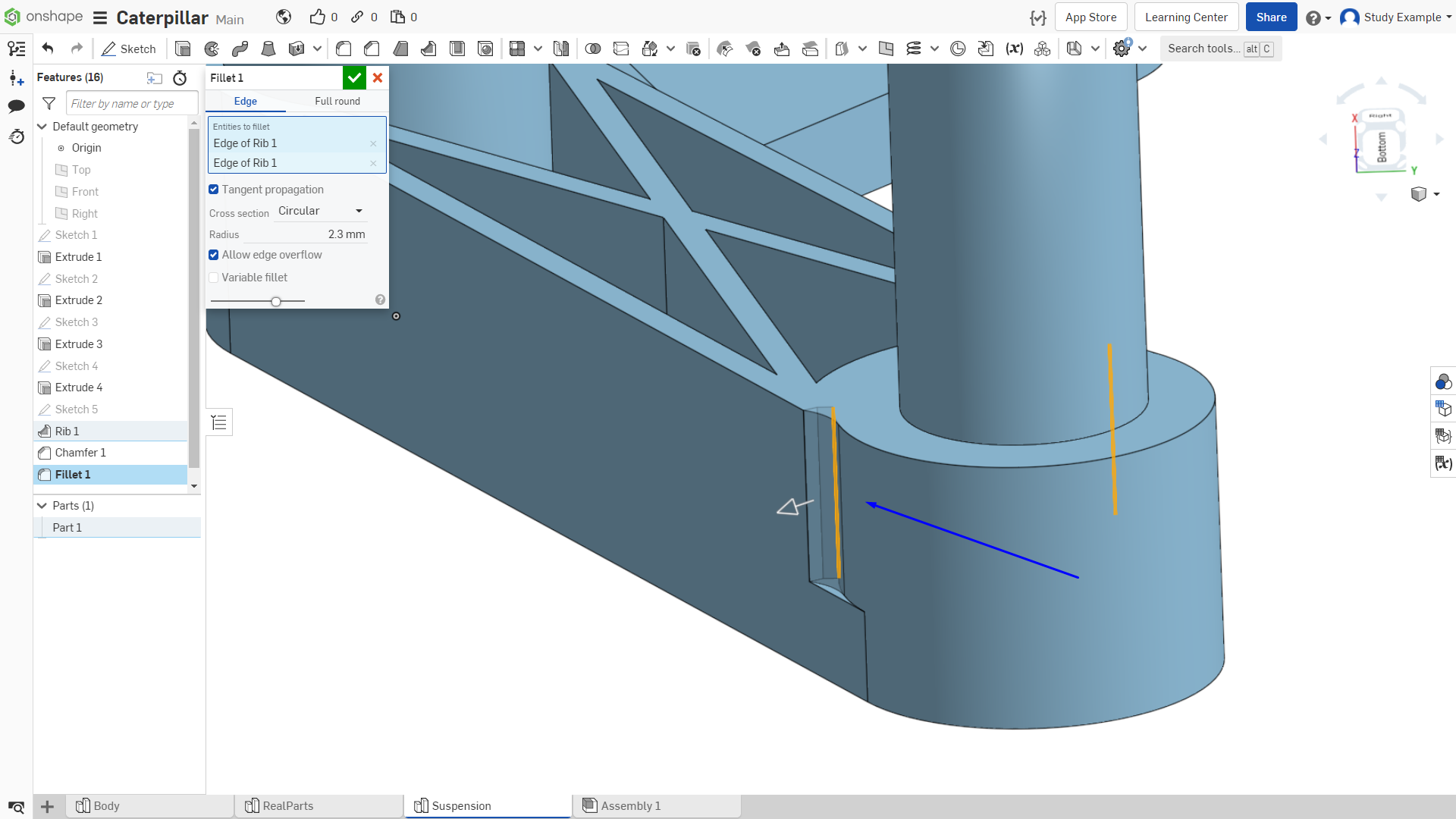

И сопряжение радиусом 2.3 мм на этих гранях.

Рисунок 26

Рисунок 27

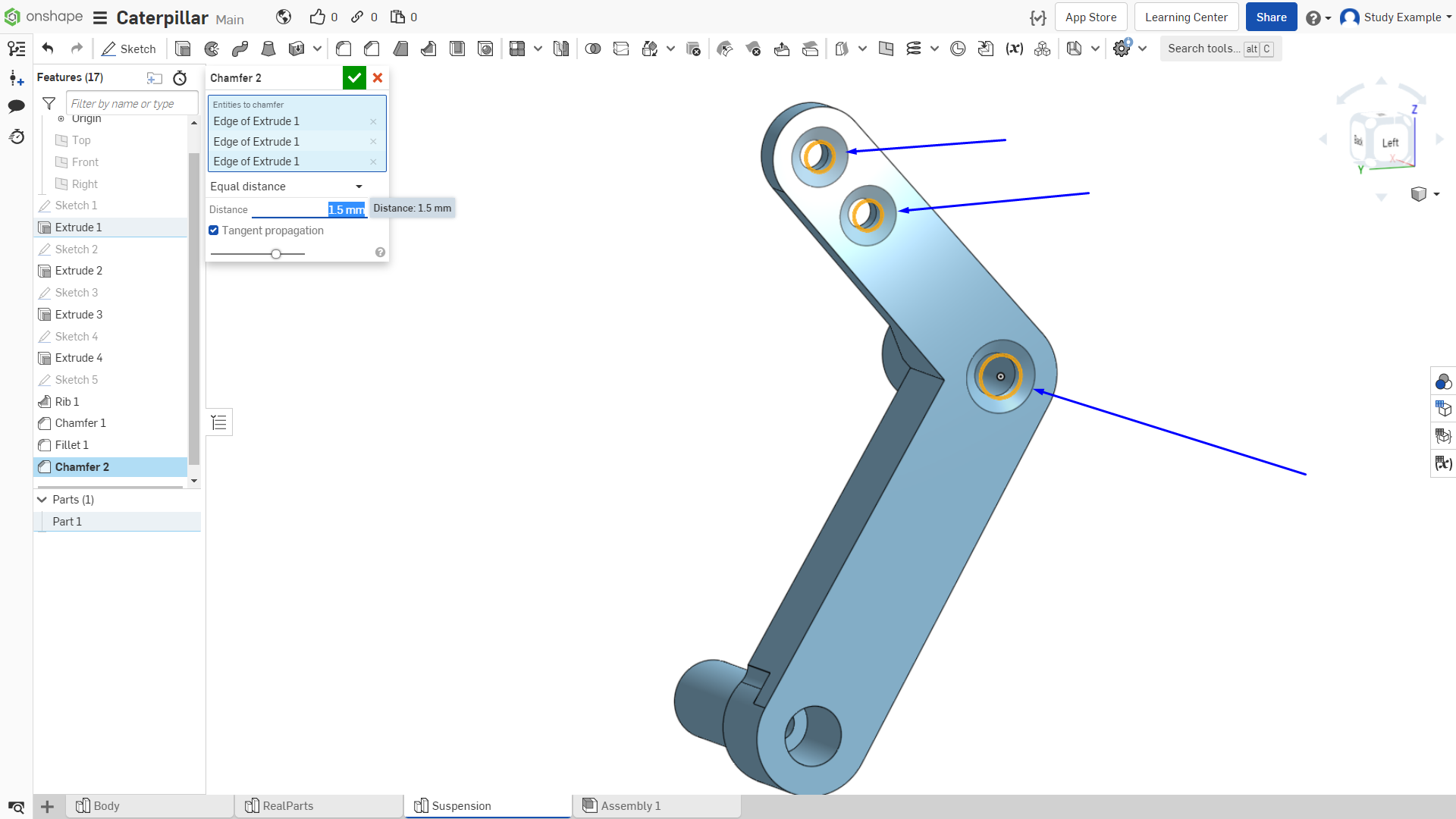

Фаски радиусом 1.5 мм на выходных отверстиях снизу. Верхние два для шляпок потайных винтов, нижнее для компенсации возможных деффектов печати, т. к. через это отверстие будет проходить ось, на которой будет закреплен рычаг подвески.

Рисунок 28

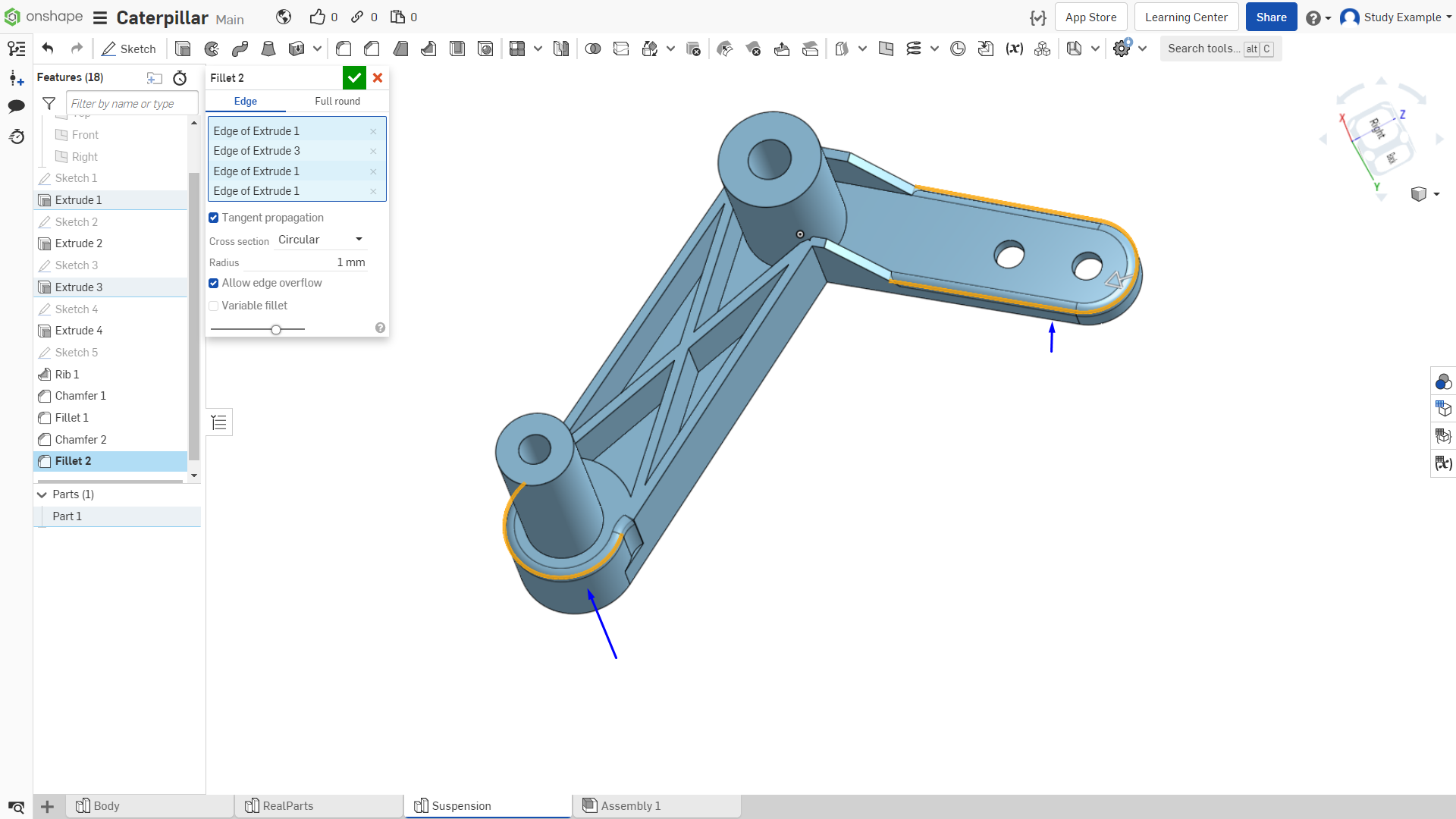

Сопряжения радиусом 1 мм.

Рисунок 29

Опорный рычаг подвески готов.
